台式机带开关品字交流电源输入接口总成

　　在台式计算机、小型工控设备、桌面型测试仪器这类需要外置交流市电输入的设备里，这类集成式电源输入接口总成是供电链路前端最常用的部件之一，它把电源开关、保险丝座、品字AC输入插座三个独立功能模块整合在同一个安装基座上，省去了分别采购三个独立元件、分别开孔安装、分别接线的繁琐工序，在批量组装生产线里能大幅减少前端面板的加工工序，降低装配接线的出错概率。

　　从实际使用场景来看，这类接口总成直接固定在设备机箱的后面板或者侧面板外侧，用户端直接通过标准品字电源线连接墙面市电插座即可完成供电接入，不需要额外布置外露的接线端子，外露部分的绝缘防护完全依靠基座本身的工程塑料外壳实现，日常插拔电源线、按动电源开关的操作都不会直接接触到内部带电导体，符合民用及工业桌面设备的电气安全防护要求。自带的船型开关直接串接在交流输入的火线上，不需要额外在机箱面板单独开孔安装电源开关，用户不需要打开机箱就能直接切断设备的交流输入，在设备长期闲置、检修维护的时候可以直接断开总输入，避免待机电路长期带电带来的能耗与安全隐患。

　　设计层面上，整个总成的基座采用阻燃级黑色工程塑料一体注塑成型，安装固定边采用带安装孔的菱形凸耳结构，两个安装孔的中心距匹配行业通用的AC插座安装尺寸，面板开孔只需要按照基座外轮廓开出对应的矩形孔，两个固定孔位对应打M3规格的螺丝过孔就能完成固定，不需要针对不同功能模块分别设计开孔位置，对于结构设计人员来说，直接调用这个集成模块的三维模型就能完成面板开孔的干涉检查，不需要分别核对三个独立元件的安装尺寸，能大幅缩短机箱面板的设计周期。内部的导电部件全部采用铜质冲压件，接触电阻低，大电流负载下的发热控制符合安规要求，保险丝座直接集成在开关与插座之间的腔体里，更换保险丝的时候只需要用平口螺丝刀撬开保险丝座的卡扣就能取出熔断的保险丝，不需要拆开设备机箱，日常维护的便利性远高于分散布置的保险丝座。

　　从安装边界来看，整个总成的外露面板部分轮廓为带固定耳的类矩形，嵌入机箱内部的腔体部分尺寸小于面板开孔尺寸，不会和机箱内部的电源模块、主板支架等部件产生干涉，接线端采用标准的快插端子，接线的时候只需要按照端子上的标识分别压接火线、零线、地线的插簧，直接插入对应端子位就能完成接线，不需要焊接，装配效率更高。船型开关的拨杆高度和面板平面基本齐平，不会因为突出过多导致设备搬运过程中误碰开关，也不会因为凹陷过深导致按动开关的时候需要借助工具。品字插座的插拔力符合国标要求，正常使用过程中不会出现电源线松脱的情况，同时插座内部带防触电保护门，单极插入的时候不会导通，避免用户误触带电部件引发触电风险。

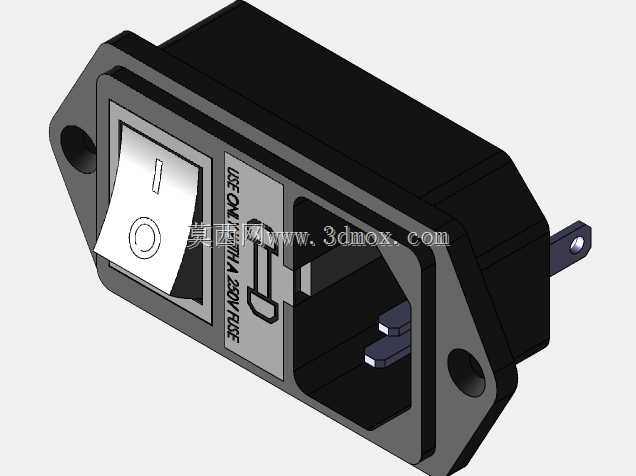

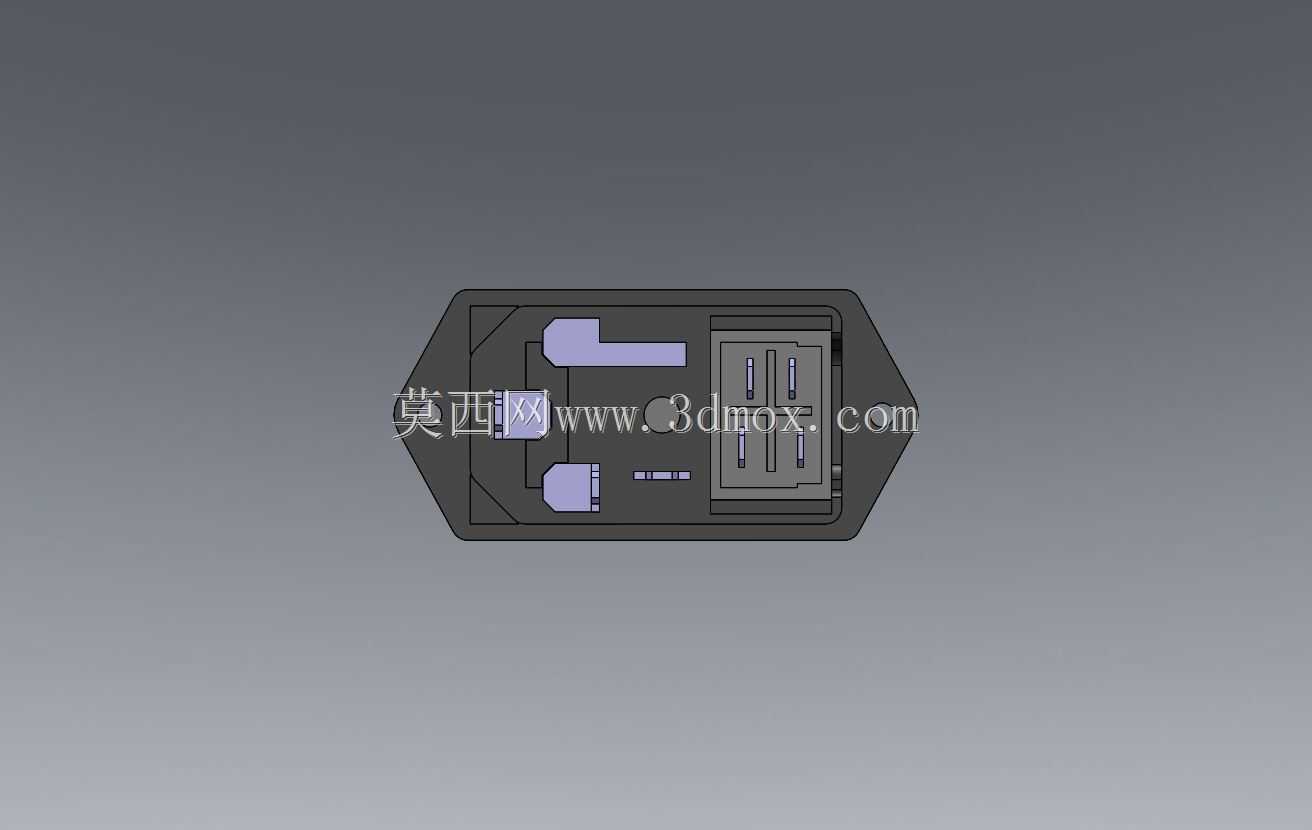

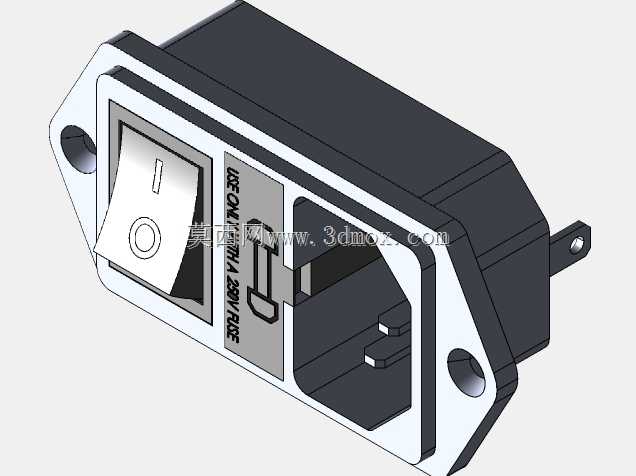

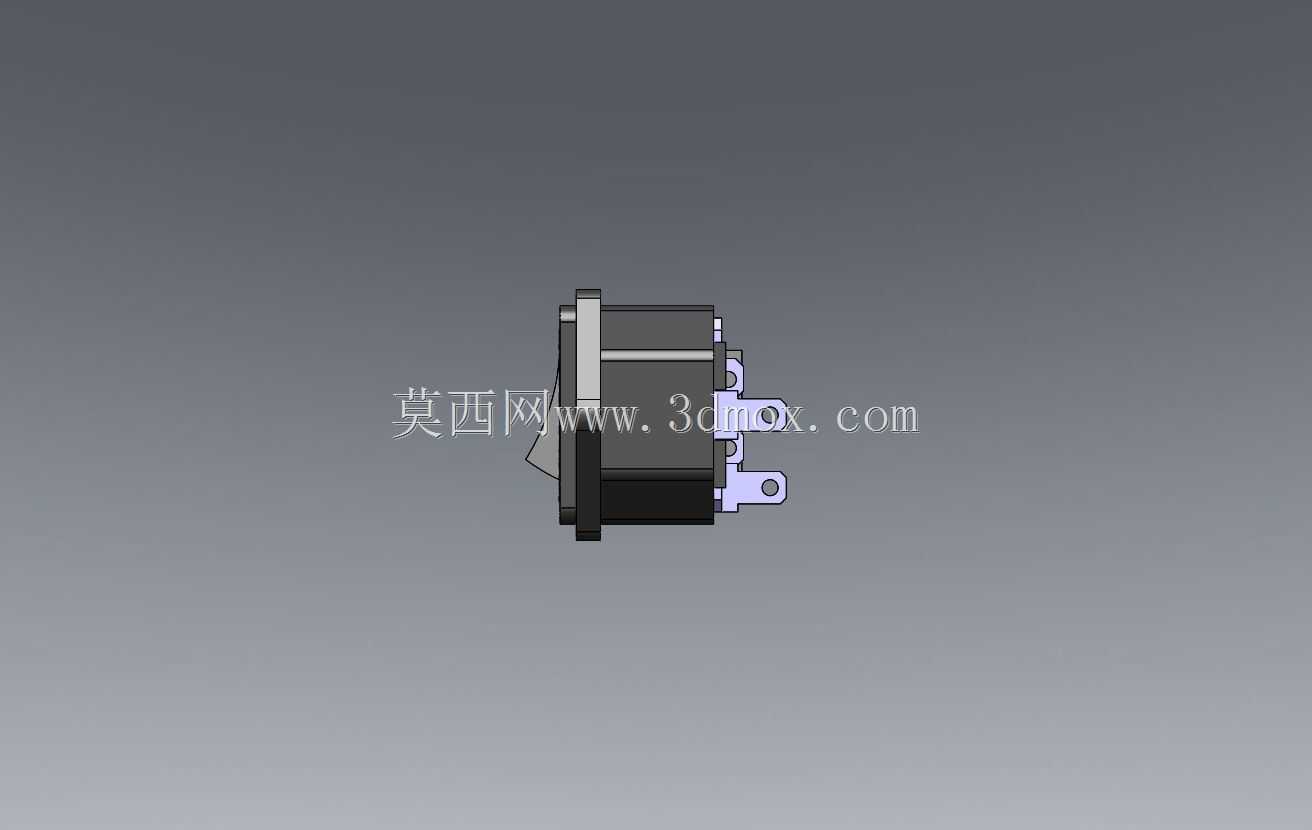

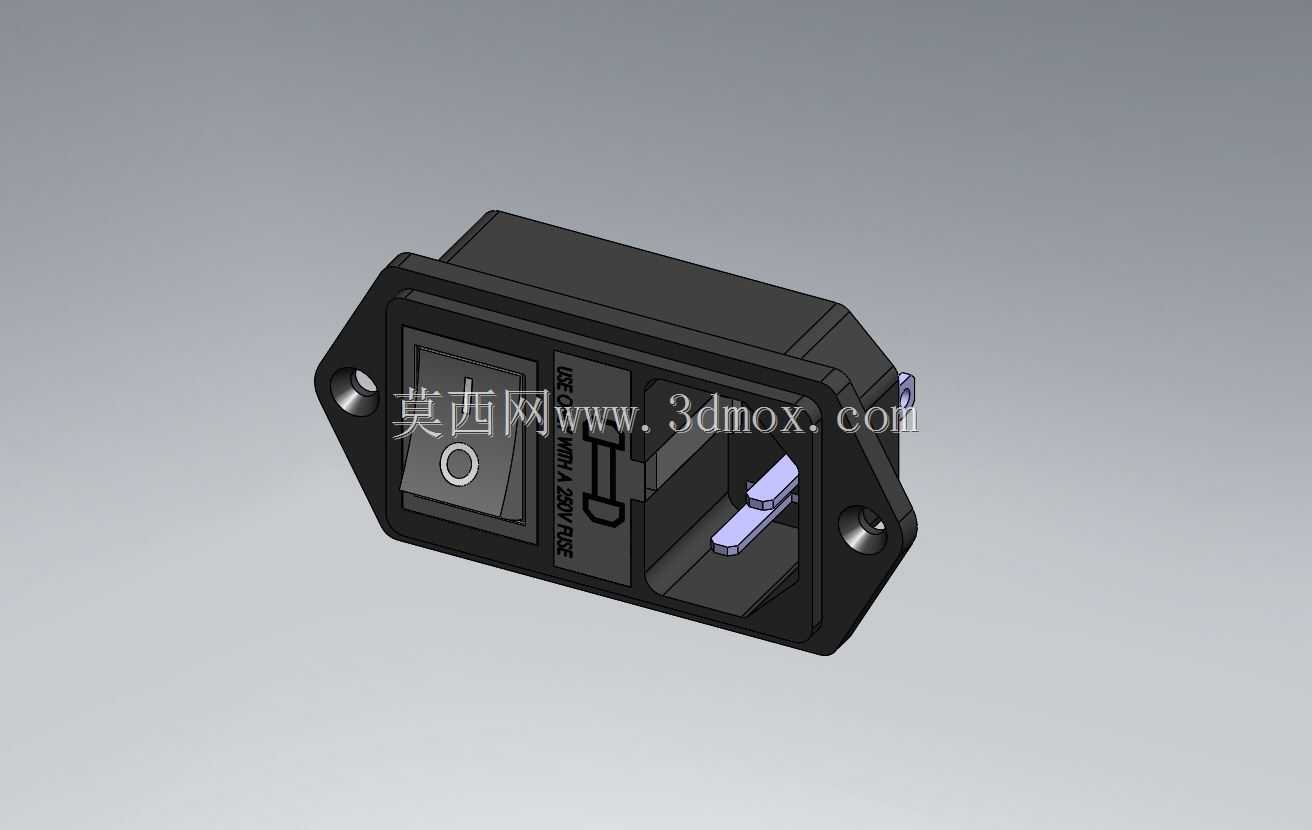

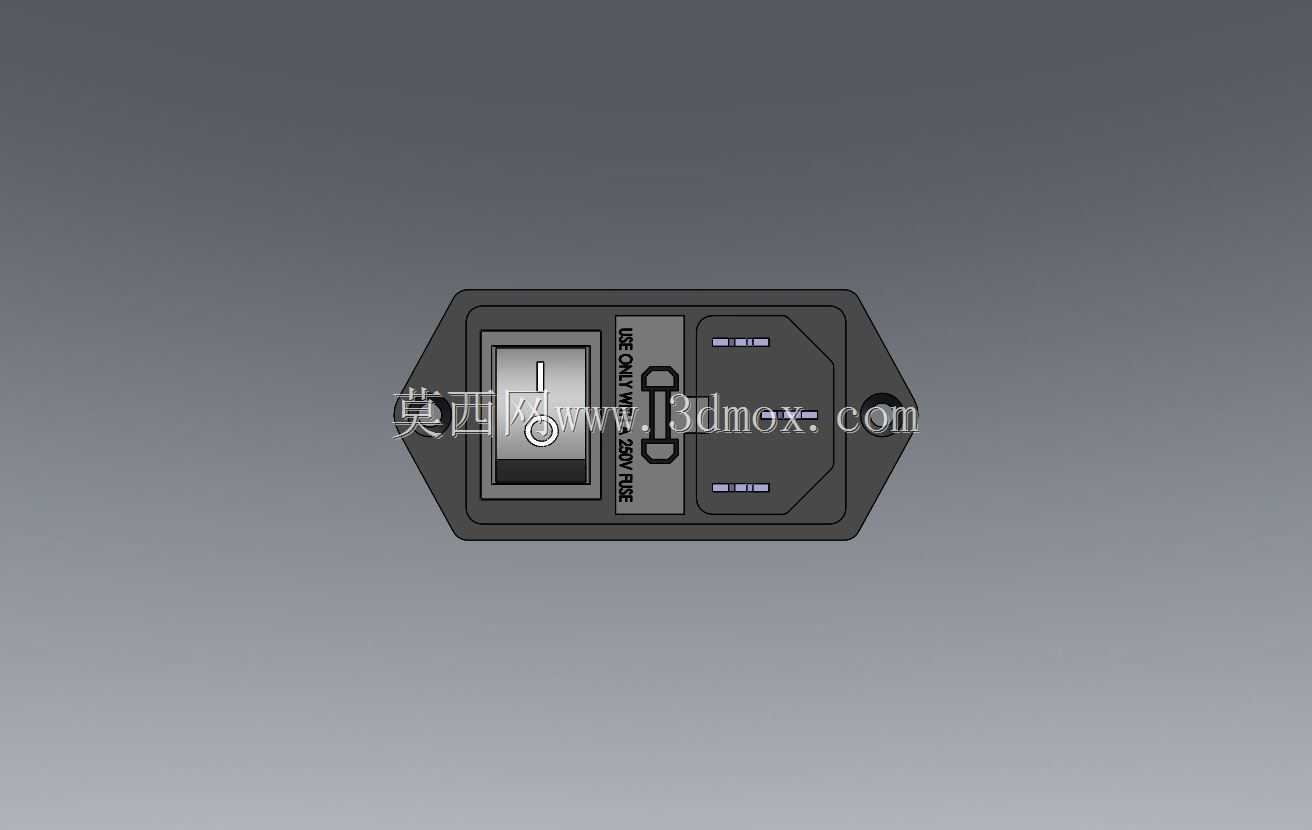

　　在结构建模的时候，这个模型完整还原了所有安装特征、接线端子位置、开关拨杆的活动行程、保险丝座的拆卸结构，设计人员在做机箱整体装配的时候，可以直接用这个模型做干涉检查，确认面板开孔位置、安装螺丝的长度是否合适，内部接线的弯折半径是否满足要求，开关按动的时候是否会和周边的其他部件产生碰撞，不需要单独拼装三个独立元件的模型，也不会出现三个元件位置布置不合理导致的装配干涉问题。对于做桌面式电气设备结构设计的工程师来说，这类集成式AC输入接口是选型频率非常高的标准件，准确的三维模型能直接减少打样阶段的试错成本，避免因为开孔尺寸错误、安装位置干涉导致的面板返工。
