工牌挂绳与卡扣连接结构设计

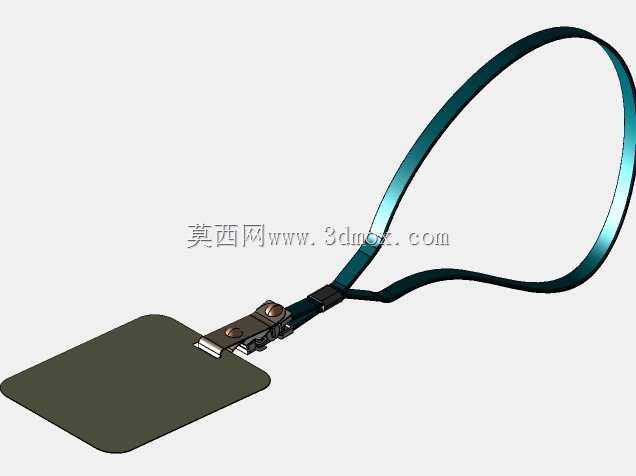

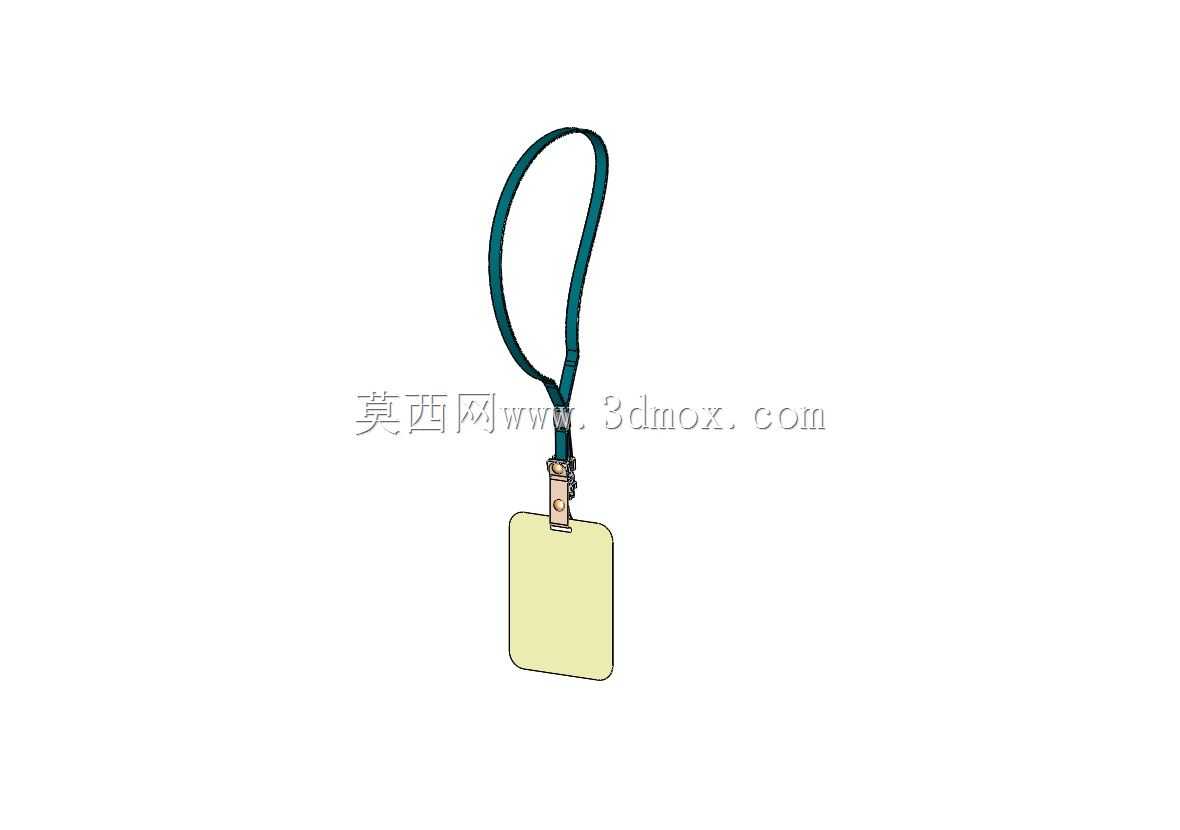

　　日常办公场景里，员工身份牌、展会访客证、厂区门禁卡的悬挂固定，都离不开这类挂绳卡扣组合结构，不少需要随身悬挂小型标识牌、小型便携检测工具的作业场景，也会用到同结构的悬挂组件。这套结构的核心功能，是实现柔性挂绳与硬质卡片类承载物的快速连接与拆卸，同时保证日常佩戴过程中不会出现意外松脱，挂绳部分采用柔性带状结构，宽度控制在10mm左右，既不会因为过窄勒压颈部皮肤，也不会因为过宽增加不必要的重量与成本，挂绳的弯折弧度经过反复调整，自然悬挂状态下能贴合颈部曲线，减少长时间佩戴的异物感。卡扣部分采用按压式解锁结构，日常佩戴时卡扣的锁舌自动卡入挂绳端部的连接位，需要拆卸卡片时只需按压卡扣侧面的解锁按键，即可实现卡片与挂绳的快速分离，

　　不需要额外借助工具，单手就能完成操作，适配办公场景下快速取刷门禁卡、打卡的使用需求。卡扣与卡片的连接位采用夹片式结构，夹片的开合角度控制在15度以内，既能适配厚度0.5mm到2mm的各类硬质卡片，也不会因为开合角度过大导致夹片应力集中出现断裂，夹片内侧设置有细密的防滑齿纹，卡片装入后齿纹会轻微嵌入卡片表面的覆膜层，避免卡片在行走、跑动过程中从夹片内滑落。设计过程中首先考虑的是佩戴状态下的受力分布，挂绳与卡扣的连接点做了加厚过渡处理，整个组件在承受5kg拉力的情况下不会出现连接断裂，完全覆盖日常使用中可能出现的拉扯受力场景，挂绳的长度设置为450mm，自然悬挂时卡片刚好处于胸口位置，既不会因为过长导致卡片晃荡影响作业，

　　也不会因为过短导致佩戴时卡压颈部。卡扣的外形做了圆弧过渡处理，所有棱角位置都做了R0.8以上的圆角，避免佩戴过程中棱角刮蹭衣物或者皮肤，卡扣的壁厚控制在1.2mm，采用常规注塑工艺即可生产，不需要特殊的模具结构，量产时的良率能控制在合理区间。挂绳与卡扣的连接位采用穿绳压合固定，挂绳端部穿过卡扣尾部的穿绳孔后反向折回，通过超声波压合或者金属卡扣压合的方式固定，压合位置的抗拉强度不低于挂绳本身的断裂强度，避免使用过程中挂绳从卡扣尾部脱出。实际使用中，这套结构除了悬挂工牌之外，还可以适配小型U盘、迷你手电筒、门禁钥匙等需要随身悬挂的小物件，只需要更换卡扣前端的夹持结构即可实现不同承载物的固定，结构的拓展性较强。安装边界方面，

　　卡扣整体长度控制在35mm，宽度12mm，厚度5mm，挂绳折叠后的整体厚度不超过3mm，收纳时可以随意放入口袋或者文件袋内，不会占用过多空间，挂绳采用耐磨的编织材质，反复弯折1000次以上不会出现起毛、断裂的情况，适配日常高频使用的磨损需求。卡扣的解锁按压力度设置在15N左右，既不会因为按压力度过小导致误触解锁，也不会因为按压力度过大导致单手操作困难，不同年龄段的使用者都能轻松按压解锁。夹片的夹持力经过反复调校，卡片装入后，垂直方向施加2kg的拉力不会出现滑移，完全满足日常佩戴的固定需求，同时需要取下卡片时不需要使用过大的力气就能抽出，不会刮花卡片表面的印刷内容。整套结构没有复杂的传动零件，所有部件都采用常规的量产工艺加工，组装过程只需要完成挂绳穿入压合、卡扣弹簧与锁舌装配两个步骤，生产组装效率较高，适合大批量生产应用。在结构细节上，卡扣内部的弹簧采用不锈钢材质，避免长期使用后出现生锈卡顿的情况，锁舌的运动行程设置为3mm，解锁时锁舌完全退回卡扣本体内，不会阻碍挂绳连接位的装入与取出，锁舌的端部做了斜面导向，挂绳连接位装入时不需要按压解锁键，直接推入即可自动锁止，提升了组装与使用的便捷性。
