直线驱动式位移反馈电位器结构

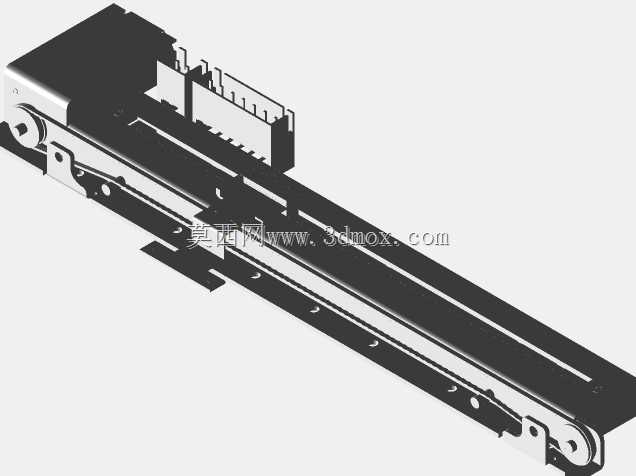

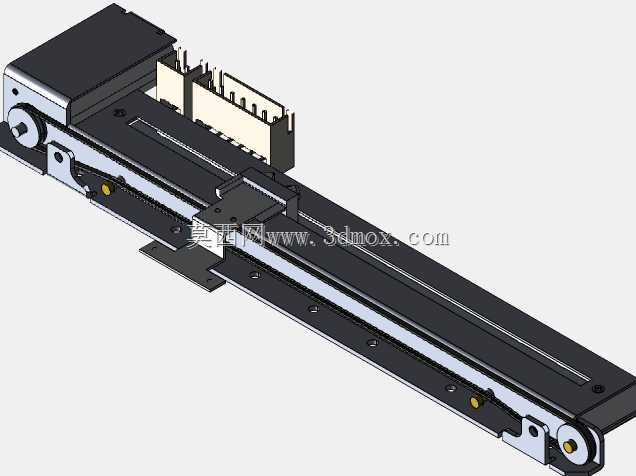

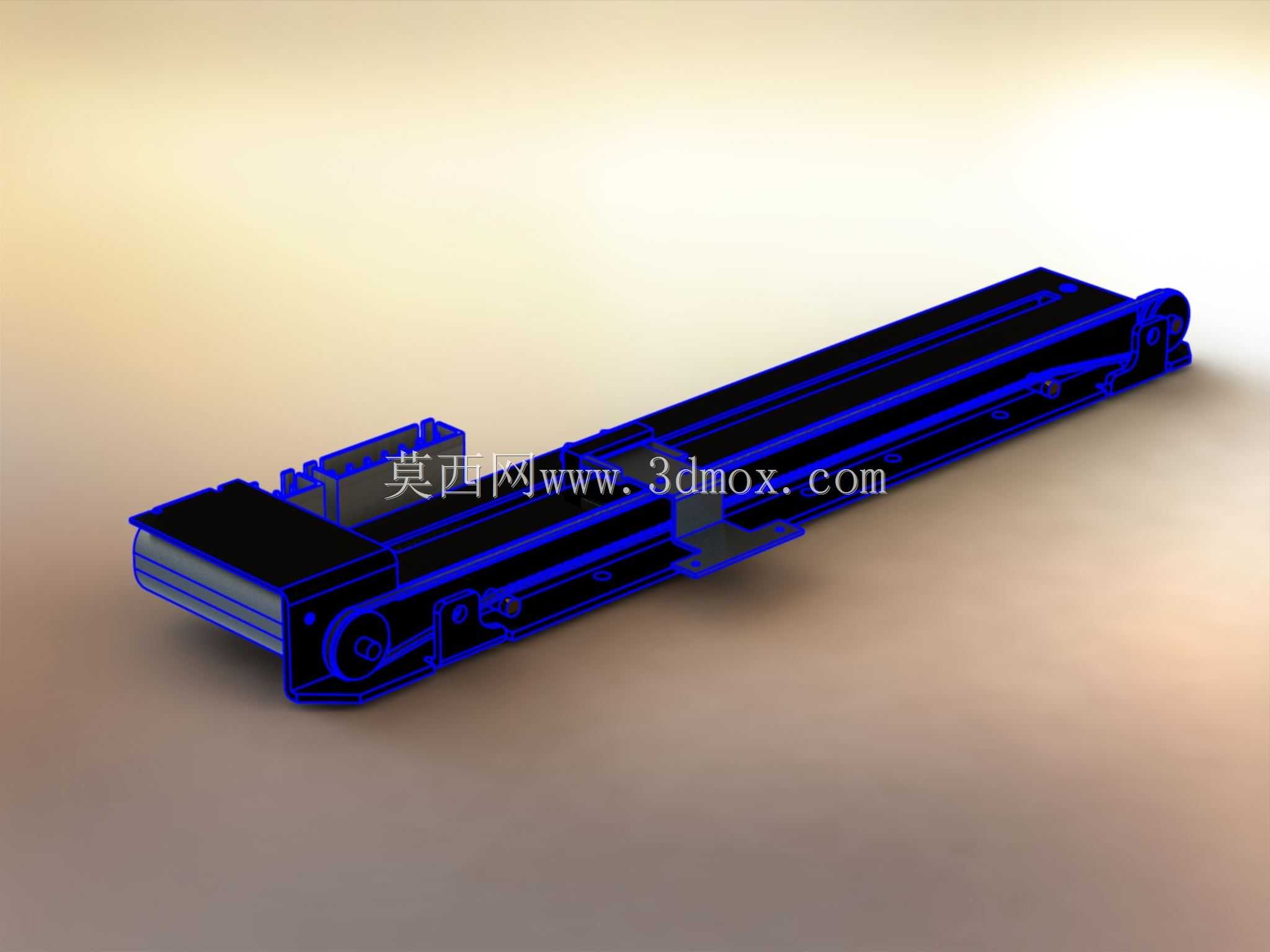

　　在自动化生产线的工位进给、检测设备的位移校准、小型执行机构的位置闭环场景里，这类线性电位器是很常见的位移反馈元件，它不需要额外加装解码装置，就能把滑台的直线位移量直接转化为连续变化的电阻信号，给控制系统传递实时位置信息，相比光电式位移传感器，它的抗粉尘、抗油污能力更强，在普通工业环境下长期运行的稳定性更有优势，很多中小型非标设备的位置反馈环节都会优先选用这类结构。从结构设计逻辑来看，这个部件采用了集成式的安装布局，把电阻基体、滑动电刷、同步传动带、导向滑轨都整合在同一个长条形基座上，不需要用户额外做传动匹配，滑台的运动直接通过同步带带动电刷在电阻基体上滑动，避免了额外传动间隙带来的反馈误差，整个传动链的回程间隙控制在极小范围内，

　　能满足多数中低精度位移检测的需求。导向部分采用了嵌入式的直线导轨结构，滑轨和基座做了一体化设计，既保证了滑座运动的直线度，也控制了整体的安装高度，滑座上预留了标准的安装螺孔，可以直接和被检测的运动部件连接，不需要额外设计转接件，对于设备集成来说能减少不少设计工作量。安装边界上，整个部件的基座采用平直的铝合金型材结构，底部预留了通长的安装槽，既可以从端部穿入螺栓固定，也可以用压块从侧面锁紧，安装时不需要在基座上打孔，能根据实际安装空间灵活调整固定位置；两端的端盖做了紧凑化设计，端部的带轮张紧结构集成在端盖内部，不会额外占用长度方向的安装空间，接线端子布置在基座的一端，引脚采用标准间距设计，能直接和常规的接插件匹配，

　　接线时不需要额外做端子转接。实际使用中，这类电位器的滑座驱动力很小，不会给被检测的运动部件带来额外的负载阻力，同步带的传动比是1:1，滑座移动多少距离，电刷就同步移动对应距离，信号输出是连续的模拟量，不需要做脉冲计数，就算设备断电重启，也能直接读取当前的位置值，不会出现丢步需要回零的情况，这在很多不需要超高精度、但要求断电位置保持的场合非常实用。设计时需要注意，电阻基体的安装平面和导向滑轨的平行度是保证检测精度的关键，这个结构里把电阻基体直接固定在基座的加工基准面上，和滑轨的安装面是一次装夹加工出来的，从根源上避免了装配时的平行度误差，电刷采用了弹性压接结构，长期滑动也不会出现接触不良的情况，

　　滑座上的防尘结构能阻挡大部分生产环境里的碎屑落到电阻基体表面，延长部件的使用寿命。在选型适配的时候，只需要根据实际需要检测的行程长度选对应规格的型号，不需要额外调整内部结构，安装时只要保证被驱动的部件运动方向和电位器的滑轨方向平行，就不会出现卡滞或者磨损过快的问题，整体的维护成本很低，不需要定期加注润滑脂，导轨内部的自润滑材料能满足长期运行的磨损需求。
