消防管线卧式泡沫加药橇结构设计

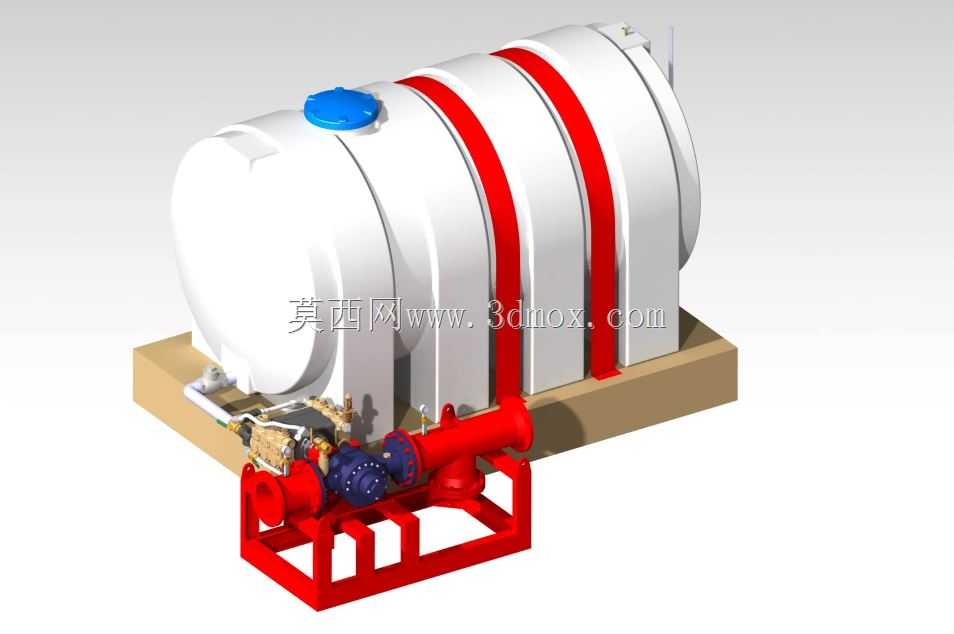

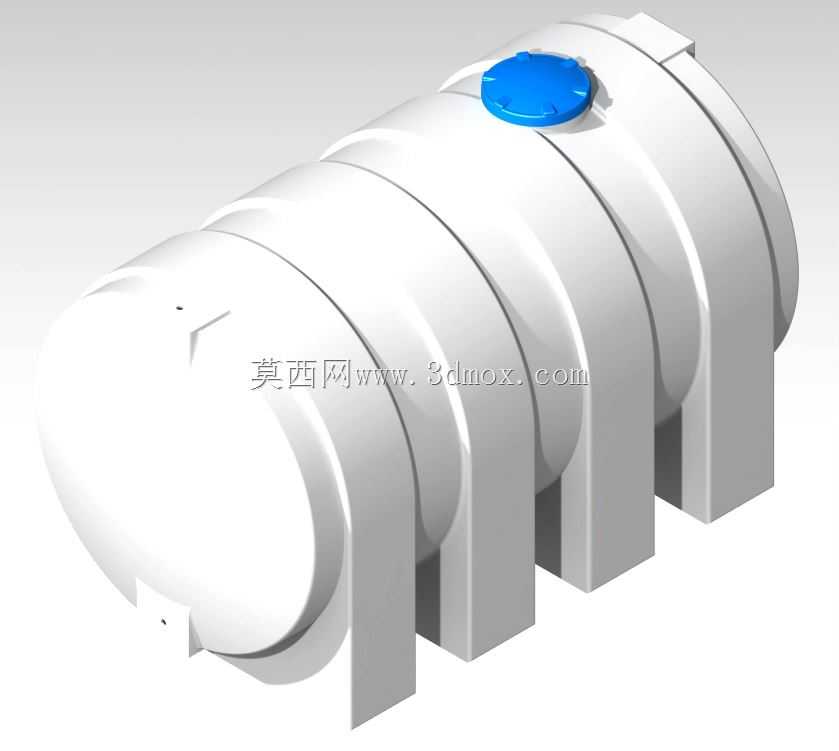

　　在石化仓储区、大型地下车库、港口装卸区这类固定消防管网覆盖的场景里，泡沫加药橇是平衡泡沫液储备、精准比例混合、快速接入灭火管线的核心集成单元，区别于零散布置的泡沫液储罐与混合管路，橇装结构把所有功能部件整合在统一安装底座上，能大幅缩短现场施工周期，降低管路对接的错漏风险。从结构布局来看，卧式泡沫液储罐采用分段式圆弧封头设计，罐体外部设置三道环形加强箍，既可以抵消满液状态下罐体的环向应力，也能在运输、吊装过程中减少罐体形变，储罐顶部设置带密封结构的加液口，日常补加泡沫液时无需拆解顶部管路，蓝色密封盖采用快开式卡扣结构，配合内置的密封胶圈，能避免泡沫液长期存放出现挥发、进灰变质的问题。储罐底部通过鞍式支座固定在木质缓冲垫上方，

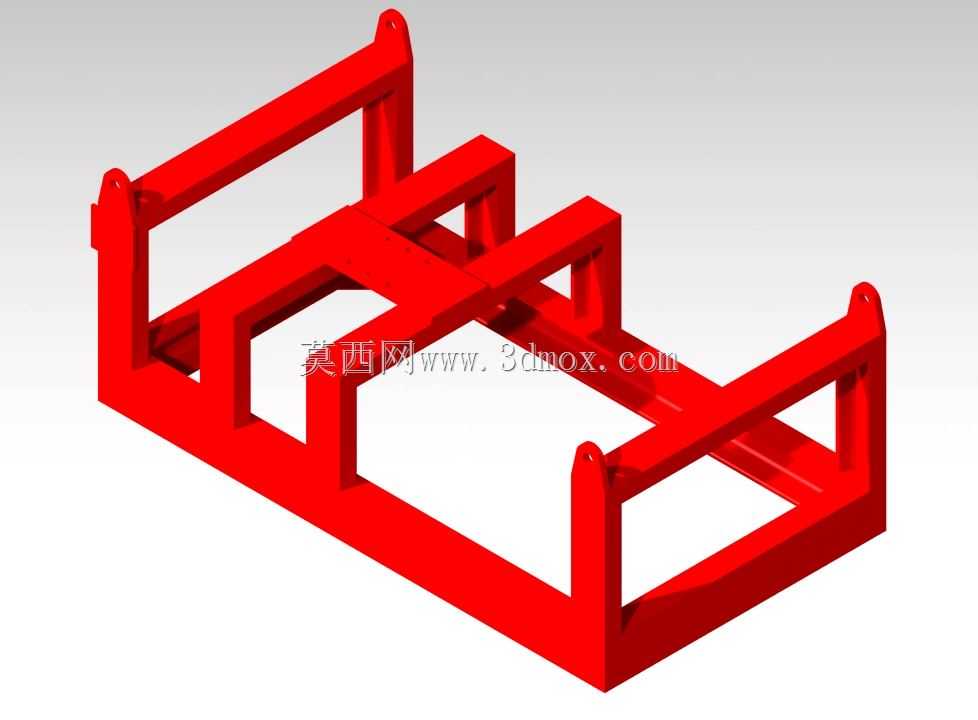

　　缓冲垫一方面可以吸收设备运行时的管路振动，避免金属支座与罐体硬接触造成的防腐层磨损，另一方面也能适配安装基础的微小不平度，减少安装时的垫铁调整工作量。储罐下方的红色橇装底座采用型钢焊接框架结构，所有管路、泵组、阀门都集成在这个框架范围内，底座预留的吊装孔与地脚螺栓孔位置经过重心核算，满液状态下吊装时不会出现侧倾，安装时仅需要对接进水端、出液端两个主法兰接口，就能完成设备与消防主管网的连通，不需要在现场单独做管路预制与泵组找正。设备核心的混合管路采用文丘里比例混合结构，配套的正压泵组可以根据管网水流量的波动，自动调整泡沫液的注入量，稳定输出1%、3%、6%三个标准浓度的泡沫混合液，

　　适配不同类型的火灾扑救需求——比如扑救非水溶性液体火灾时采用3%或6%浓度，扑救水溶性液体火灾时可切换对应浓度配比，不需要额外更换混合部件。管路中的阀门采用法兰连接结构，所有密封面都预留了检修拆卸空间，日常维护时可以快速拆解更换密封件，不需要切割管路。泵组与底座之间设置了减震垫，能降低泵组运行时的振动传递，避免长期振动造成管路法兰松动泄漏。从安装边界来看，整套橇装设备的横向尺寸控制在常规消防设备间的门洞宽度范围内，不需要对建筑墙体做拆改就能完成进场就位，设备顶部预留的操作空间满足日常加液、阀门操作的人体工程学要求，侧面预留的检修通道宽度可以满足单人携带工具通行，不需要额外预留大面积检修场地。设计过程中，管路走向全部采用圆弧过渡，

　　减少直角弯头造成的液流阻力，同时避免泡沫液在管路死角残留变质，所有外露金属部件都做了防腐涂层处理，红色的面漆既符合消防设备的标识规范，也能在设备间昏暗环境下快速识别设备位置。储罐的液位监测部件采用侧装式结构，日常巡检时站在地面就能直接观察泡沫液剩余量，不需要攀爬设备。整套设备的重心经过优化，全部落在橇座的中心区域，即使在车载移动消防场景下，也能减少车辆行驶过程中的晃动偏移，适配固定安装与临时移动部署两类使用场景。在实际灭火作业中，当消防主管网通水后，水流经过混合腔形成负压，联动泵组启动将储罐内的泡沫液按比例压入水管路，全程不需要额外的复杂电控操作，即使在断电状态下也能依靠水力驱动完成比例混合，可靠性远高于电控配比的设备。针对北方低温使用场景，储罐与管路的夹层预留了保温层安装空间，后期加装保温伴热结构时不需要改动原有管路布局，能避免低温环境下泡沫液黏度上升影响配比精度，或是管路存水冻胀损坏部件。
