外接扬声器配套PCB音频放大电路板

项目分类:放大器 发布时间:2021-12-10 ID:449203
  • 外接扬声器配套PCB音频放大电路板
  • 外接扬声器配套PCB音频放大电路板
  • 外接扬声器配套PCB音频放大电路板
  • 外接扬声器配套PCB音频放大电路板

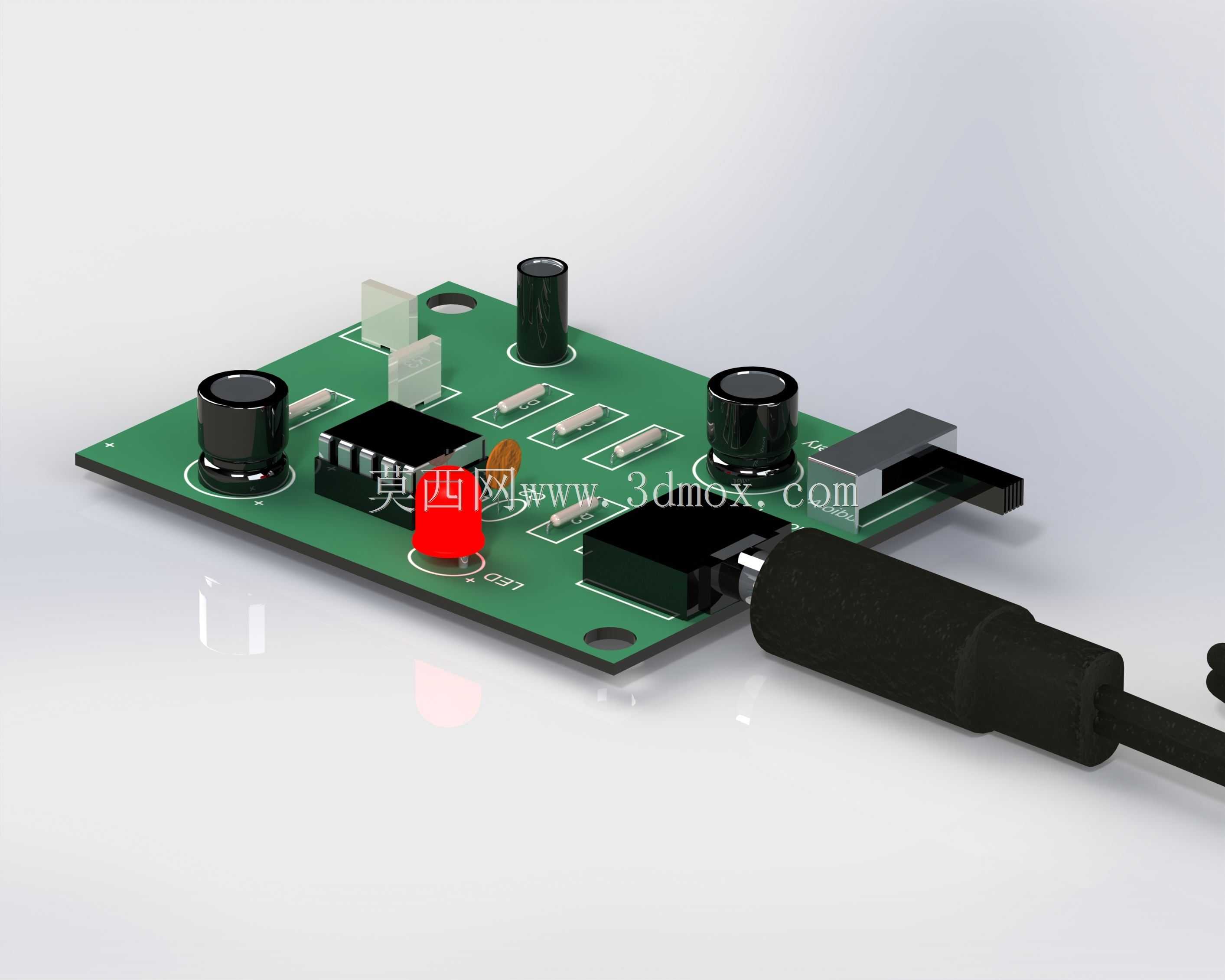

  在小型桌面音频外设、便携扩音装置、嵌入式语音播报模块的开发场景中,这类外接扬声器配套的音频放大PCB是核心的信号链路载体,区别于集成在主控板上的放大电路,独立板卡的设计可以灵活适配不同功率的外接扬声器,避免主控板上的数字信号对模拟音频链路造成电磁干扰,也方便后期针对放大参数做单独迭代,不需要重新设计整套主控硬件。从实际使用场景来看,这类板卡常被嵌入到小型桌面音箱、自助终端语音播报模块、教学演示扩音装置、DIY音频改装项目里,负责把前端输入的弱音频信号做功率放大,推动外部扬声器输出足够响度的声音,板载的接口预留了标准3.5mm音频输入座,可以直接对接常见的音频输出设备,不需要额外做转接线材的适配,电源接口采用通用的直流座,适配常规的低压直流供电场景,覆盖绝大多数小型音频设备的供电需求。

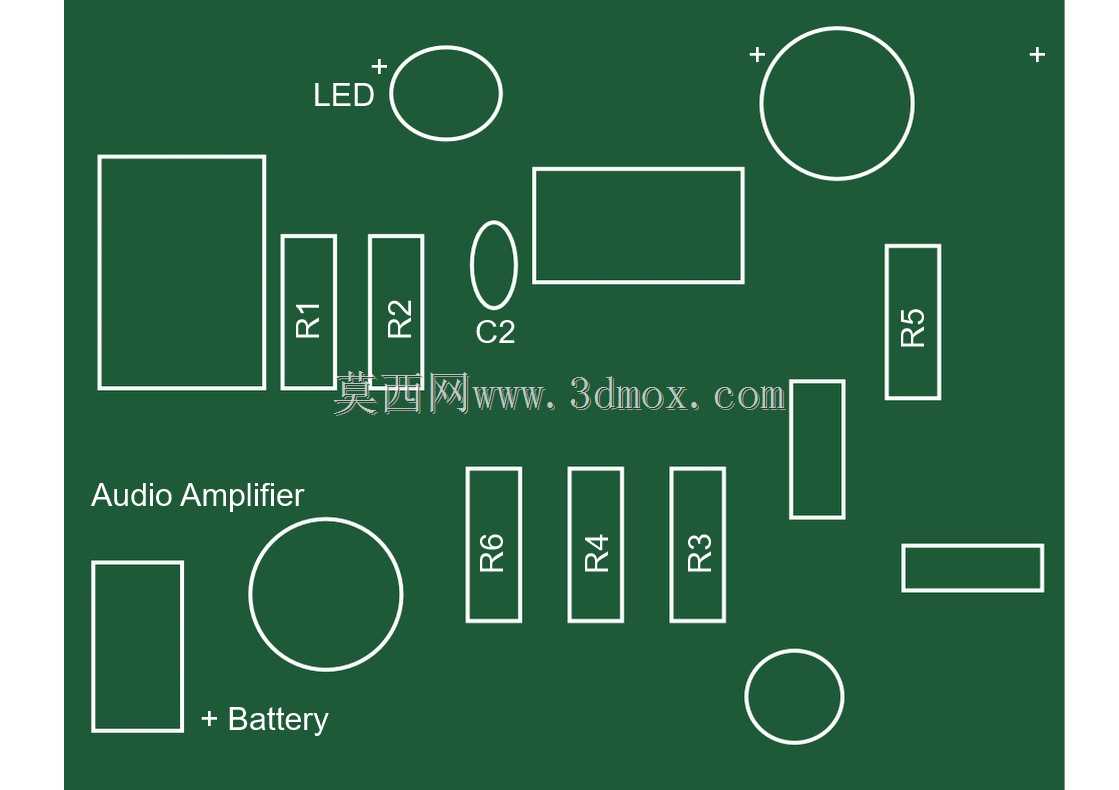

  设计层面上,整块PCB采用FR-4玻纤基材,板厚选用常规1.6mm规格,铜箔厚度按照1oz设计,兼顾载流能力和信号传输稳定性,布线时特意将模拟音频走线做了短直处理,避开板上电源回路的高频干扰路径,输入输出接口分别布置在板卡的两个对侧边缘,避免走线交叉带来的信号串扰,板上的电解电容按照电源滤波、信号耦合的功能分区布置,大容值电解电容靠近电源输入端口布置,优先滤除供电端的低频纹波,小容值陶瓷电容紧贴放大芯片的电源引脚布置,处理高频杂波,保证放大芯片工作在稳定的供电环境下。板载的电位器用来调节放大增益,用户可以根据外接扬声器的功率和实际使用的响度需求,灵活调整输出增益大小,避免增益过高导致的扬声器破音,或是增益不足带来的响度不够问题。

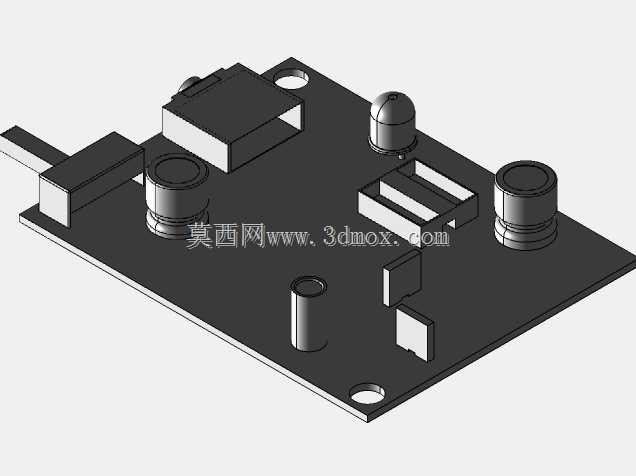

  从安装边界来看,整块板卡的外形做了圆角处理,四个角预留了标准的安装孔位,孔位直径适配M2规格的固定螺丝,可以直接固定在设备壳体的安装柱上,不需要额外做固定结构的改装,板上所有元件的最高高度不超过12mm,其中最高的元件是电源接口旁的电解电容,安装时只需要预留15mm的垂直空间就可以完成整板的装配,不会和设备外壳或是其他相邻板卡产生结构干涉。板卡边缘的接口伸出长度做了精准控制,音频接口、电源接口的伸出尺寸刚好匹配常规设备外壳的开孔位置,装配后接口端面和外壳外表面基本齐平,不会出现接口凹陷或是突出过多影响外观的问题。

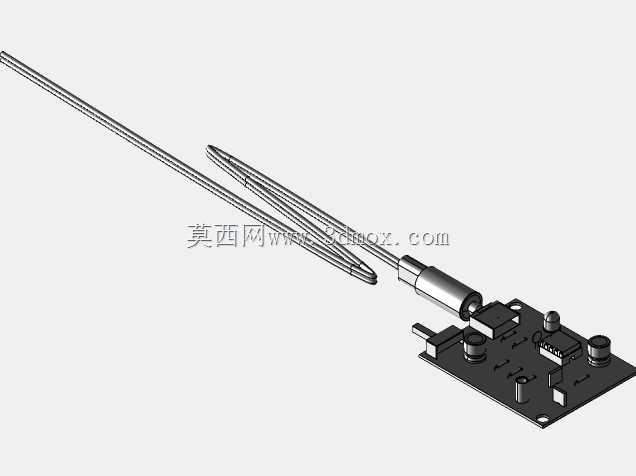

  实际功能层面,这块板卡的放大电路采用成熟的AB类放大架构,相比D类放大电路有着更低的信号失真度,适合对音质有一定要求的小型音频场景,电路本身自带输出过流保护,当外接扬声器出现短路故障时,会自动限制输出电流,避免放大芯片因为过流烧毁,提升实际使用的可靠性。板上预留的贴花定位标记,和3D结构装配时的板卡轮廓完全匹配,做整机结构装配验证时,可以直接把板卡模型导入到整机装配体中,检查元件和周边结构件的间隙,提前排查装配干涉问题,不需要反复打样验证结构匹配度。在做结构设计时,板上的发热元件也就是主放大芯片的位置,特意布置在板卡靠近边缘的区域,方便后续如果需要加装小型散热片时,有足够的安装空间,也能借助设备外壳的缝隙形成空气对流,带走工作时产生的热量,保证长时间工作下的性能稳定。

  针对不同的装配场景,板卡的安装孔位做了沉铜处理,既可以用螺丝做机械固定,也可以用铜柱做层叠安装,适配多层板卡堆叠的紧凑设备内部空间,板上所有元件的封装都选用通用的工业级标准封装,后期生产时不需要定制特殊元件,供应链采购难度低,适合小批量试制或是DIY项目使用。布线时特意将接地回路做了大面积铺铜处理,既提升了板卡的抗干扰能力,也能一定程度上均衡板卡的温度分布,避免局部元件温度过高影响工作寿命。
