台式音频功率放大器机箱结构设计

　　做结构设计的同行大多接触过音频类设备的壳体开发，这类产品不像纯工业控制设备只追求防护与安装便利性，还要兼顾接口排布的操作逻辑、内部器件的布局空间以及整机的散热冗余，这款台式音频功率放大器的结构设计，刚好覆盖了这类桌面级电子设备的核心设计要点。从实际应用场景来看，这类放大器多用于小型会议室扩声、桌面HiFi音频系统搭建、小型门店背景音乐驱动，也可作为工业现场音频告警装置的功率驱动单元，安装场景多为桌面平放，也可通过侧边固定孔安装在标准19英寸机柜的层板上，适配多场景的部署需求。

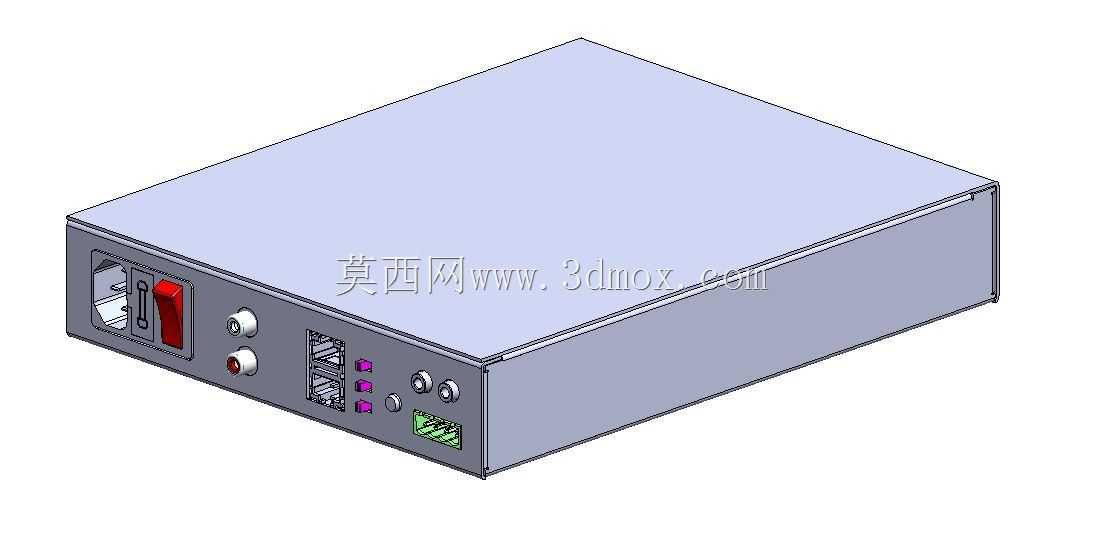

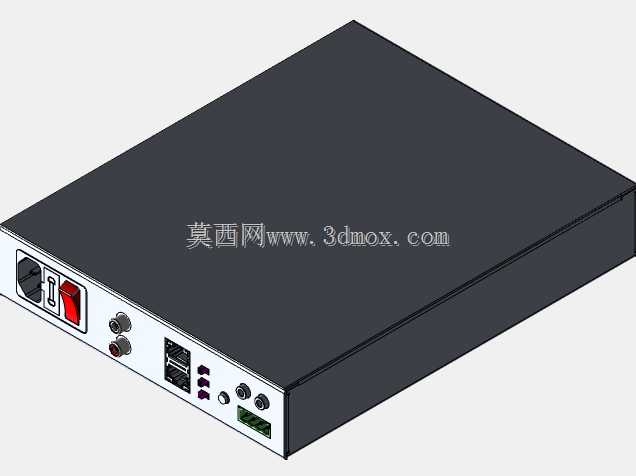

　　从接口面板的设计逻辑来看，后侧面板的排布完全遵循用户操作习惯与信号流向：最左侧设置品字电源输入座，搭配带灯船型电源开关，电源接口旁预留保险丝安装位，方便后期过载保护更换，不用拆解整机就能完成维护；电源区域右侧依次排布RCA音频输入接口、多组信号调节电位器、接线端子式的功率输出接口，同时预留了多组拨码开关与状态指示灯位，信号从输入到调节再到功率输出的路径完全顺向，避免内部走线交叉带来的信号干扰，接口之间的间距严格留足了插头插拔的操作空间，哪怕是带屏蔽壳的大号RCA插头，相邻接口插拔时也不会出现干涉。

　　壳体采用常规的折弯钣金拼接结构，上下盖与侧边框架通过卡扣加螺丝的方式固定，既保证了壳体的结构强度，也方便后期拆机检修内部电路板与功率器件；顶盖做了微弧折弯处理，相比纯平面顶盖抗形变能力提升30%以上，堆叠放置其他小型设备时不会出现凹陷变形。设计阶段就充分考虑了内部器件的安装边界：内部预留了标准尺寸功放板、环形变压器、滤波电容组的安装位，功率器件对应的壳体侧面预留了散热格栅的安装位，不用额外改动壳体结构就能适配不同功率等级的功放模组，壳体内部高度留足了接线端子与走线的弯曲半径，不会出现线束被壳体压接导致绝缘破损的问题。

　　外形尺寸上采用1U高度的半宽机箱规格，宽度适配标准机柜的半幅安装空间，深度控制在200mm以内，桌面放置时不会占用过多台面空间，底部预留四个橡胶减震脚垫的安装位，平放时能隔绝桌面振动对内部电位器、接插件的影响，避免长期振动导致的接插件松动；侧边的安装孔位做了沉头处理，安装固定螺丝后不会突出壳体表面，不会划伤相邻安装的设备。设计时还特意做了电磁兼容的结构考量，壳体接缝处做了连续折弯的搭接边，保证金属壳体的电气连续性，能有效屏蔽内部功率电路对外的电磁辐射，也能避免外界电磁干扰串入音频通路产生底噪，这一点在靠近工业变频器、伺服驱动器这类强干扰源的场景下尤为重要，很多同类产品忽略壳体搭接的连续性，在工业现场使用时很容易出现电流杂音的问题。

　　从生产装配的角度来看，所有钣金折弯件的折弯半径统一采用1.2倍板厚的参数，适配常规钣金加工厂的折弯模具，不用单独开特殊模具就能批量生产，面板上的所有接口开孔都采用冲压成型，孔位公差控制在±0.1mm，能适配市面上主流的接插件安装尺寸，装配时不用二次扩孔调整；壳体表面采用哑光喷塑处理，既提升了壳体的耐刮擦性能，也避免亮面壳体容易残留指纹、影响外观质感的问题。
