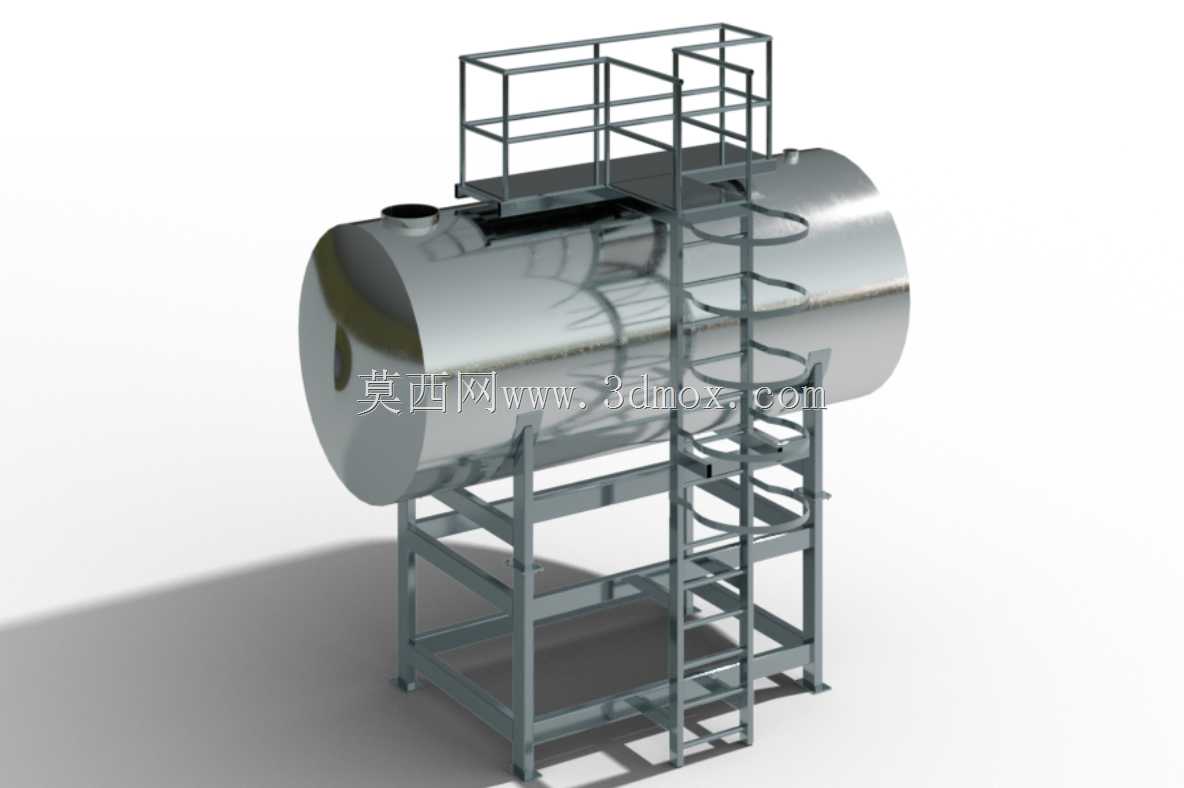

带爬梯护栏支架的工业卧式储水罐体

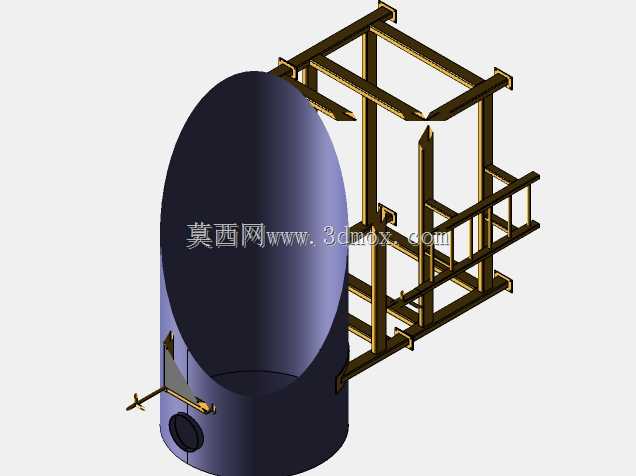

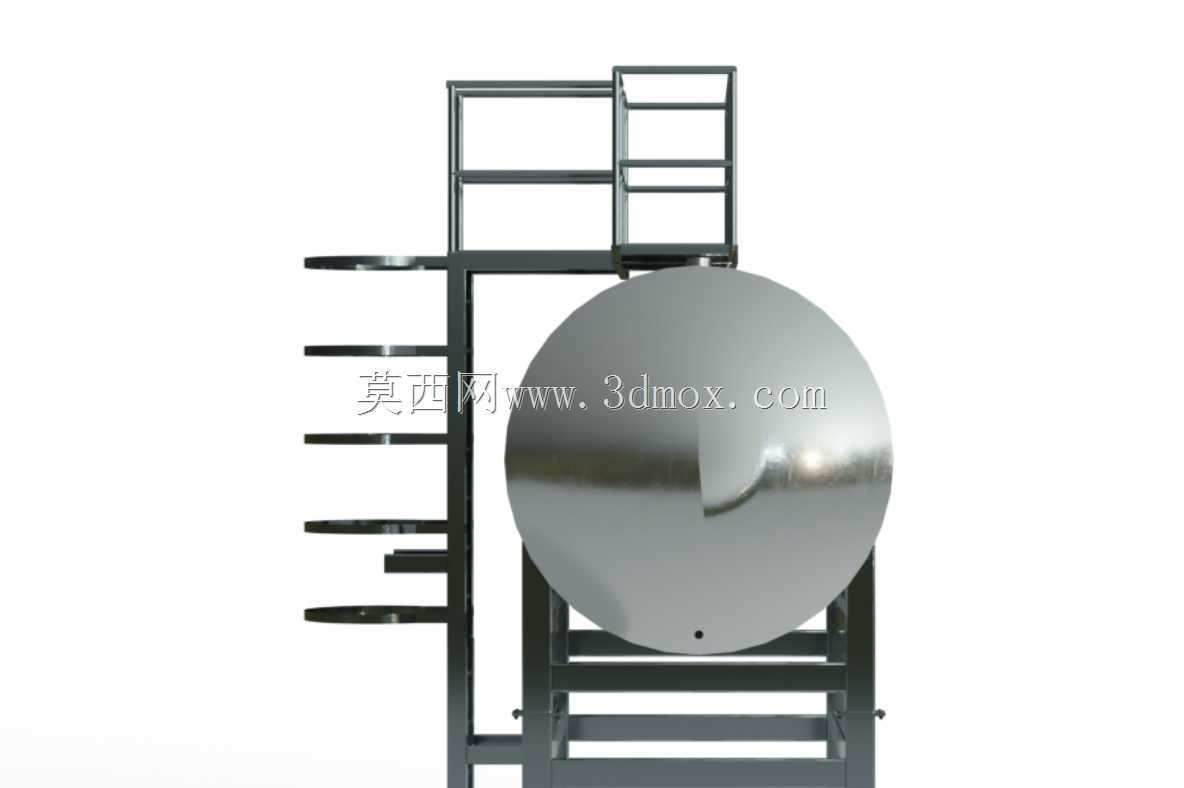

　　这款卧式储水罐体主要面向厂区生产供水、中小型循环水系统、临时施工储水、消防备用水源等场景设计，可适配室内外不同安装环境，相比立式储罐具备更低的重心优势，抗风载、抗侧倾性能更突出，适合对安装高度有限制、地面承重分布要求更均匀的场地使用。罐体整体采用卧式圆柱筒体结构，筒体两端采用标准椭圆封头焊接成型，相比平封头能更好分散内部液体静压力，降低焊缝处应力集中风险，筒体半径约950mm，整体轴向长度约4000mm，额定储水容积可达11400升，可满足多数中小型工业场景的日常储水需求。罐体配套的型钢焊接支架采用框架式结构，主支撑腿采用矩形型钢制作，横向与斜向支撑通过满焊连接，整体承重冗余量充足，可避免满水状态下支架出现形变，

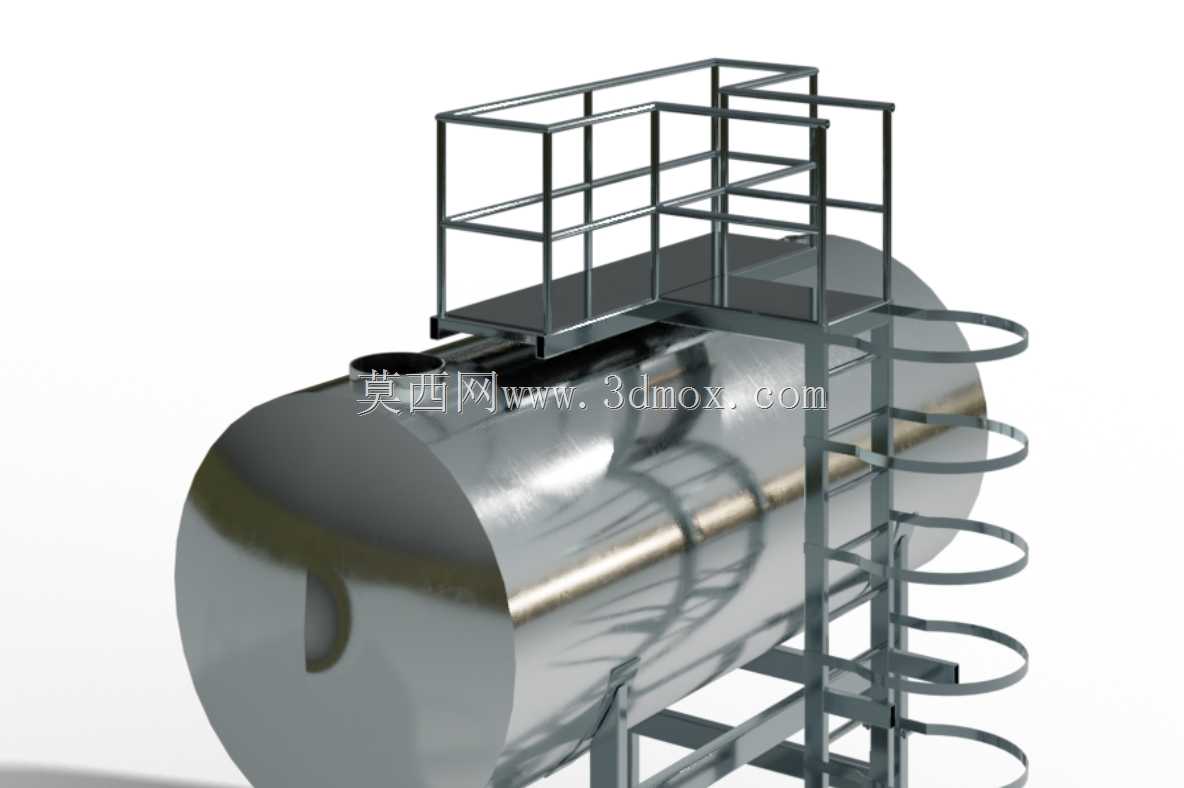

　　支架底部预留了地脚螺栓安装孔位，可直接与混凝土基础通过膨胀螺栓或预埋螺栓固定，安装时需保证支架上平面的水平度偏差控制在千分之二以内，避免罐体长期偏载导致焊缝开裂。罐体顶部设置了带防护护栏的操作平台，配套的爬梯采用圆钢弯制踏步与侧梁焊接结构，爬梯与罐体、平台之间均采用焊接固定，踏步间距符合工业操作平台的安全规范，护栏高度满足临边防护要求，方便操作人员定期登上顶部检查人孔、液位附件、进出水管口的运行状态。设计阶段优先考虑了焊接工艺的可实现性，所有筒体拼接焊缝、封头与筒体连接焊缝、支架与罐体的连接焊缝均预留了足够的焊接操作空间，避免出现无法施焊的死角，筒体外部可根据使用场景做防腐防锈涂装，若用于饮用水存储还可在筒体内壁做食品级防腐涂层。

　　罐体顶部预留了人孔、溢流口、进水口的安装接口，筒体下部预留了出水口、排污口接口，用户可根据自身管路走向调整接口的方位与管径，安装时需在罐体与支架的接触位置加装减震橡胶垫，减少输水过程中管路振动传递到支架产生的共振噪音。整体结构没有复杂的异形曲面，加工制造难度低，常规的卷板、焊接、切割设备即可完成生产制作，后期维护成本低，仅需定期检查焊缝锈蚀情况、清理罐体内部沉积杂质即可长期稳定运行。
