FreeCAD软件立体标识三维建模作品

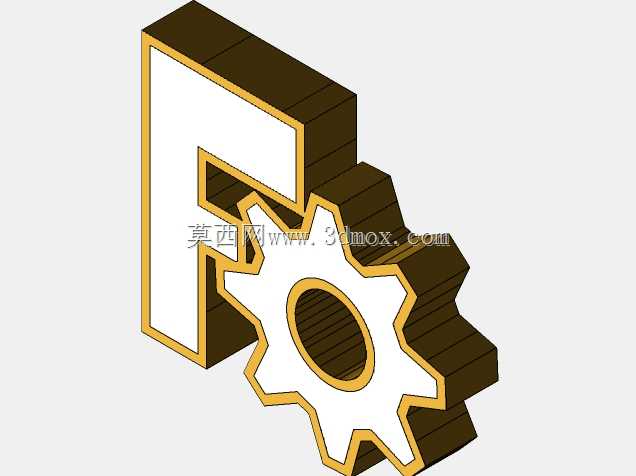

　　这款立体标识的建模工作，最初是为了满足技术演示文稿的视觉呈现需求而开展，在日常的技术方案汇报、软件功能宣讲、培训课件制作场景中，平面标识往往缺乏足够的视觉冲击力，无法在投影、大屏展示场景下快速抓住受众注意力，因此需要构建具备立体结构、可多角度渲染的标识模型，适配不同演示场景的视觉需求。从设计思路来看，建模过程完全还原官方标识的视觉比例，左侧的字母F采用厚板拉伸结构，边缘做了微小的倒角处理，避免渲染时出现锐利边缘的锯齿瑕疵，右侧的齿轮结构严格匹配标识的齿形参数，齿顶圆、齿根圆的比例与平面标识完全一致，齿轮中心的通孔尺寸也按照视觉比例做了等比例缩放，保证整体视觉协调性。在实际应用中，这类立体标识模型除了用于演示文稿渲染，

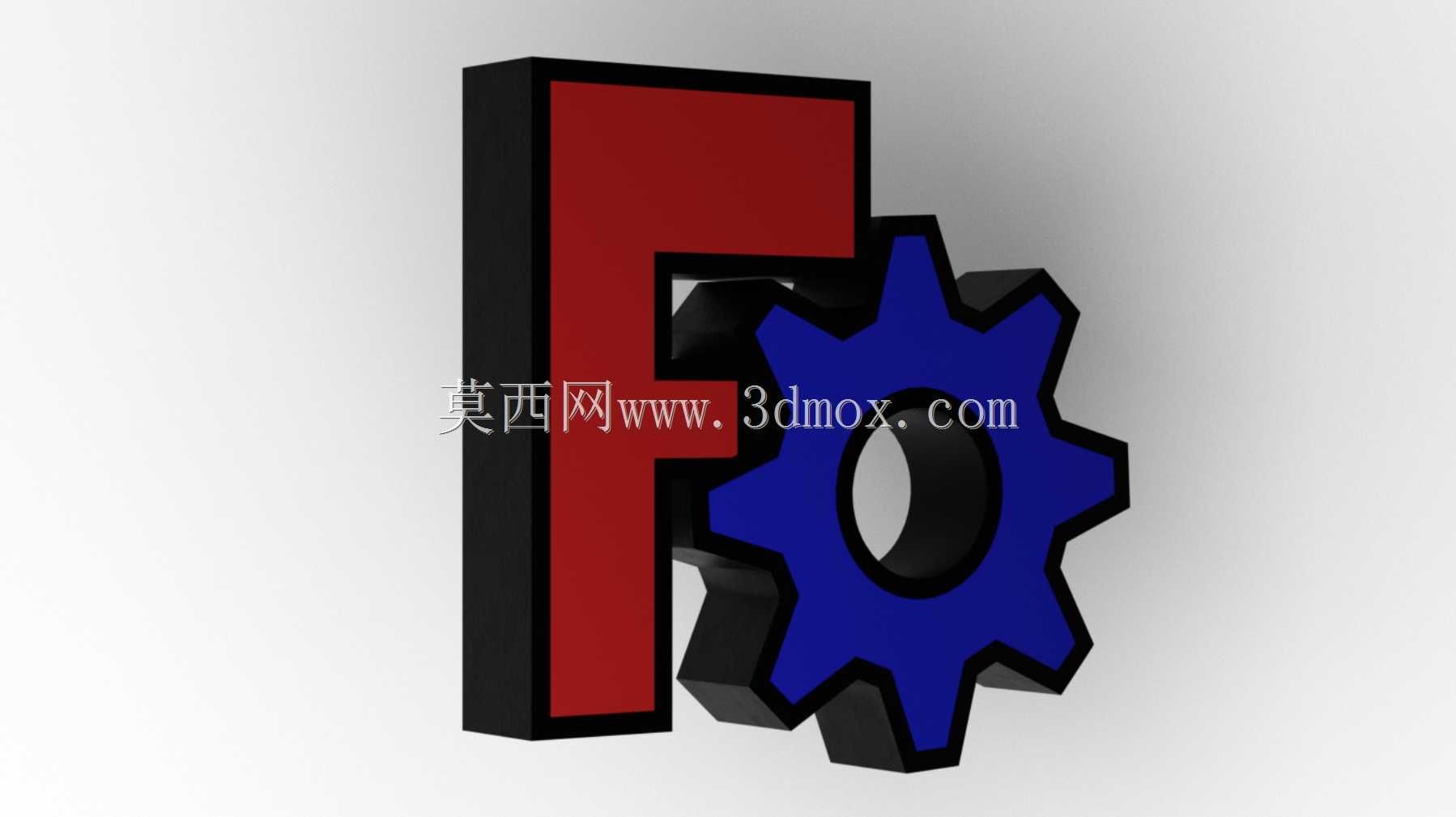

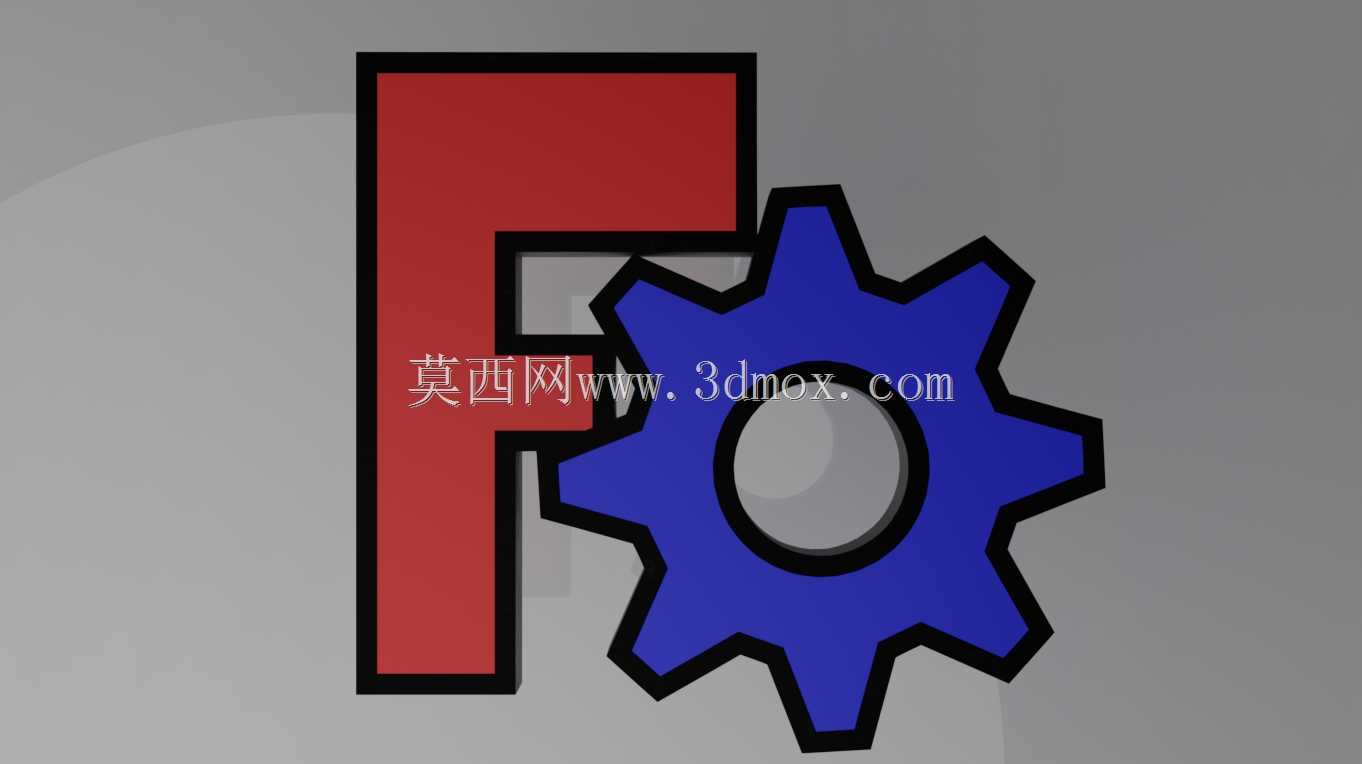

　　还可以嵌入软件启动界面的三维动效制作、线下宣传物料的3D打印实体制作、技术社区的宣传素材渲染等场景，不同场景下对模型的细节要求存在差异，比如用于3D打印时，需要将字母F与齿轮的连接位置做加厚处理，避免打印过程中出现连接断裂的问题，用于实时渲染动效时，则需要适当简化模型的面数，保证渲染运行的流畅度。建模过程中特意将两个构件的装配位置做了重合约束，齿轮的左侧平面与字母F的右侧平面完全贴合，没有多余的间隙，避免渲染时出现穿模或者缝隙漏光的问题，整体模型的外轮廓边界控制在规整的矩形范围内，方便在演示文稿中做排版对齐，不需要额外做裁切处理。考虑到不同渲染场景的光照需求，模型的两个构件分别赋予了不同的材质属性，字母F部分采用哑光红黑搭配的材质，

　　齿轮部分采用深蓝色哑光材质，材质的粗糙度参数调整到适合大多数光照环境的数值，无论是暖光还是冷光环境下渲染，都不会出现过强的反光影响标识识别度。在结构细节处理上，齿轮的每个齿的边缘都做了极小的圆角过渡，既不会破坏标识原有的硬朗视觉风格，又能避免渲染时棱角位置出现的黑边瑕疵，字母F的上下边缘也做了同样的微倒角处理，让整体模型的视觉质感更贴近实体标识的效果，而不是生硬的几何体拉伸。这类标识模型的建模逻辑和工业零部件建模有共通之处，都需要严格控制比例尺寸、处理好构件间的装配关系、考虑不同应用场景下的结构合理性，只是标识建模更侧重视觉还原度，而工业零部件更侧重功能适配性，建模过程中积累的比例控制、倒角处理、材质适配经验，也可以反向应用到工业零部件的可视化渲染工作中，提升技术方案的呈现效果。
