小型立式Lenz2风力涡轮发电装置结构

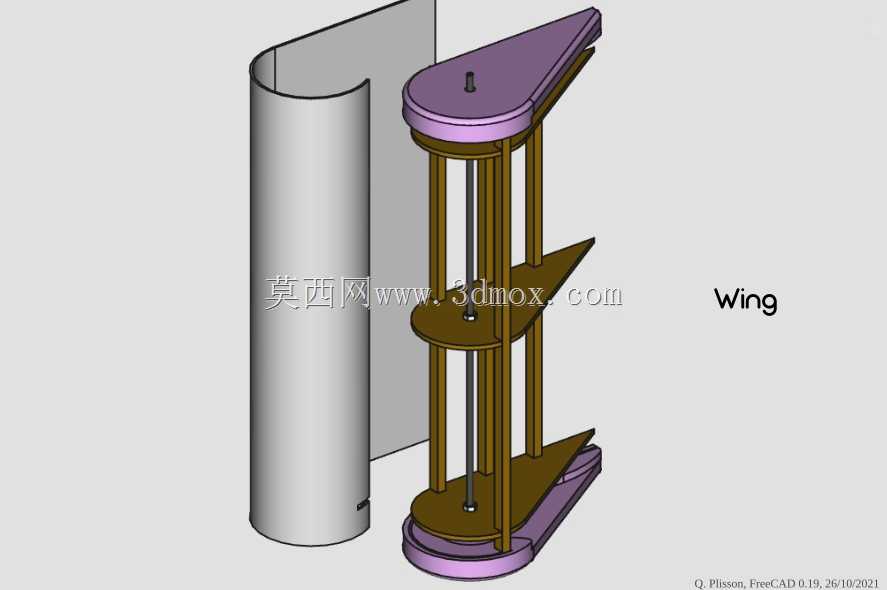

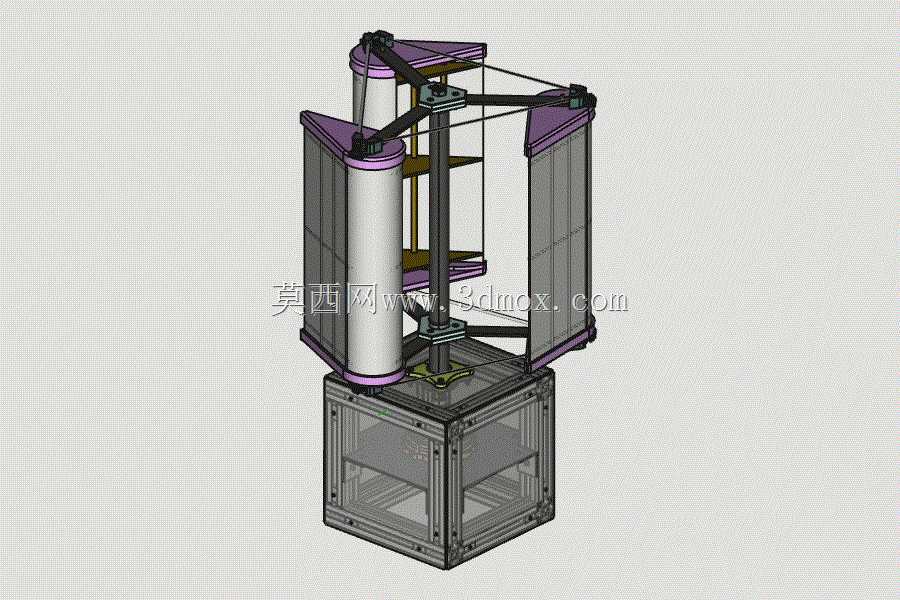

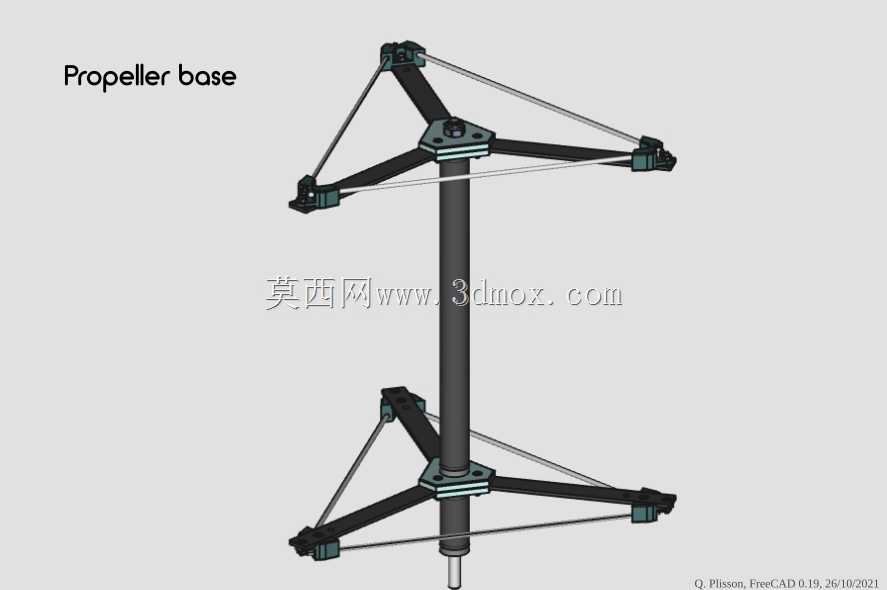

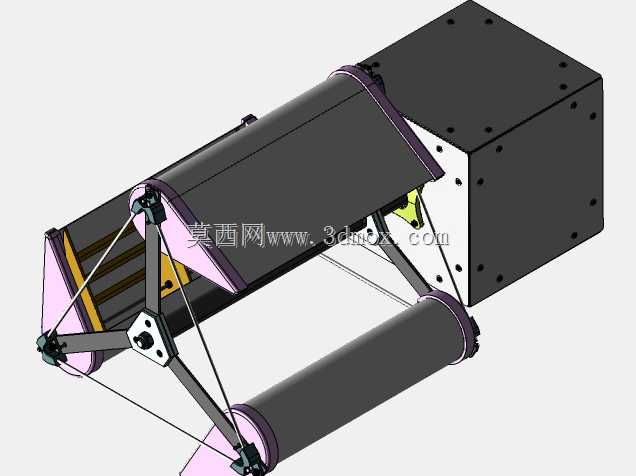

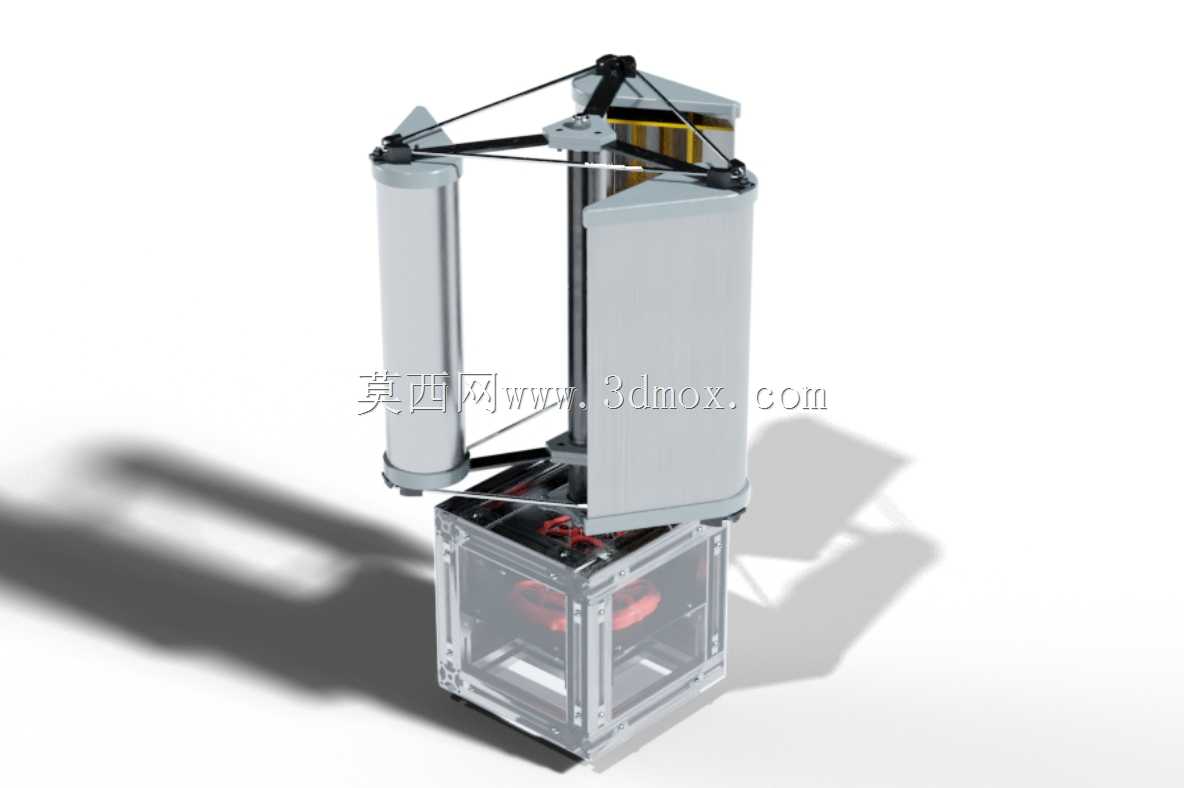

　　这款立式风力涡轮装置，核心定位是分布式小功率风能采集场景，可适配离网型小型供电需求，比如户外监测点位补能、庭院小型用电设备供电、教学实验风能原理演示等场景，相比水平轴风机，它对来风方向的敏感度更低，无需复杂的偏航对风结构，在紊流较多的城市近地面、建筑周边区域也能保持相对稳定的捕风效率。从结构设计来看，装置采用垂直轴布局，上部为捕风叶轮组件，通过多组拉杆形成稳定的三角支撑结构，连接上下端的固定转盘，既保证叶轮转动时的结构刚度，又能减少高速转动下的结构晃动，降低连接部位的疲劳损耗。叶轮采用曲面翼型结构，区别于传统阻力型垂直轴风机，这种翼型设计可以同时利用风的推力与翼型升力，提升低风速下的启动性能，

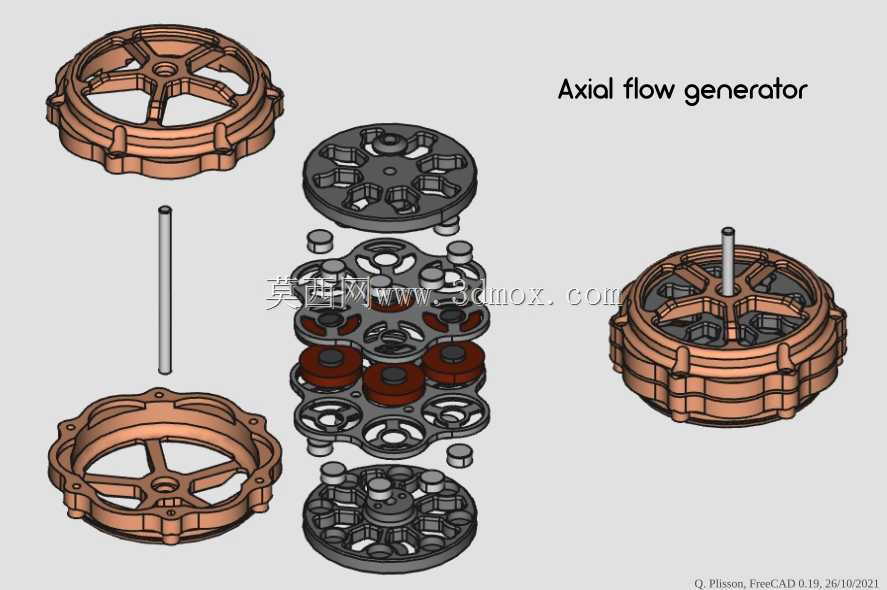

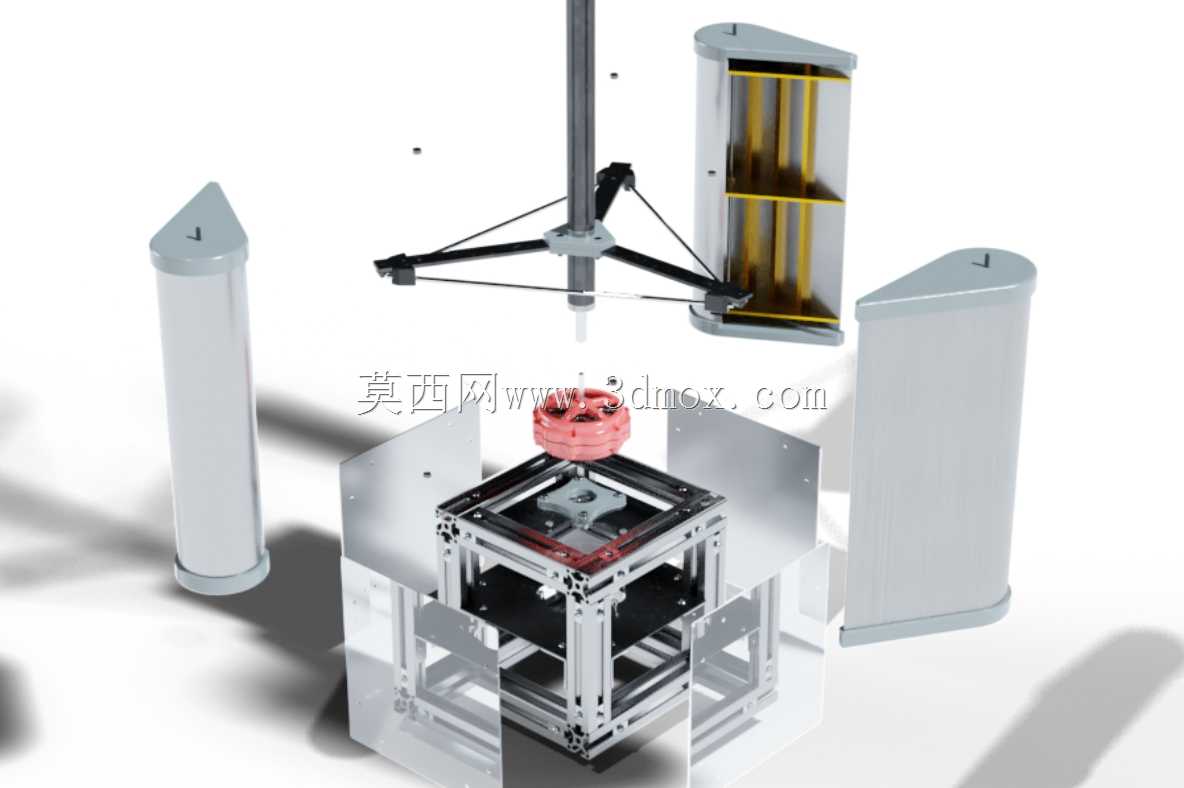

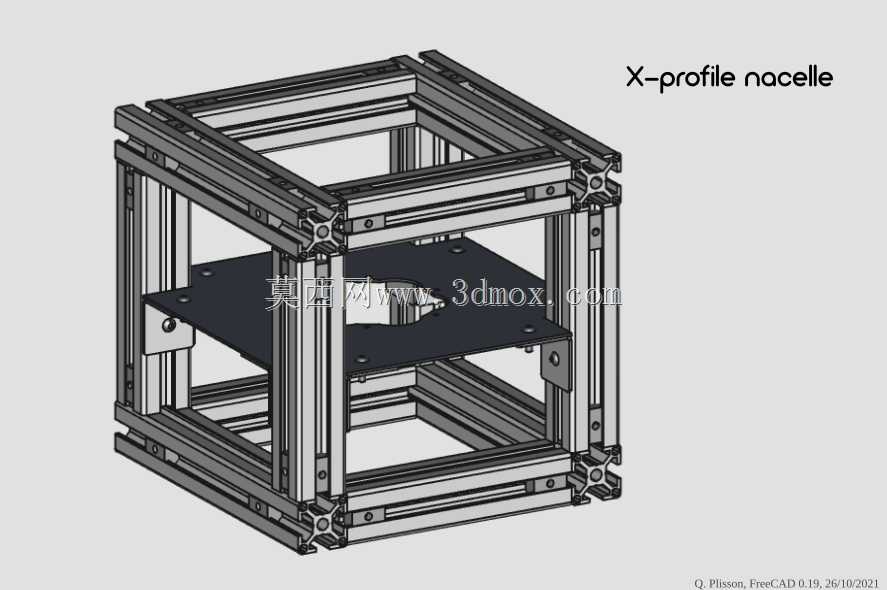

　　在风速较低的环境下也能顺利启动带动后端发电组件运转。下部为集成式箱体结构，将发电模块、整流稳压模块等核心电气部件全部容纳在透明防护壳体内，既可以直观观察内部组件的运转状态，也能起到防尘、防溅的防护作用，适配户外复杂的使用环境，同时箱体采用框架式组装结构，所有连接部位都采用标准紧固件固定，拆装维护时不需要特殊定制工具，日常检修更换部件的操作门槛更低。外形尺寸方面，整体占用空间为40厘米×40厘米×60厘米，安装时仅需要预留对应尺寸的固定平面，底部预留标准安装孔位，可以直接固定在水泥基座、金属支架或者建筑顶面平台上，安装边界要求宽松，不需要额外搭建大型塔架，小范围场地即可完成部署。设计过程中充分考虑了自制加工的可行性，

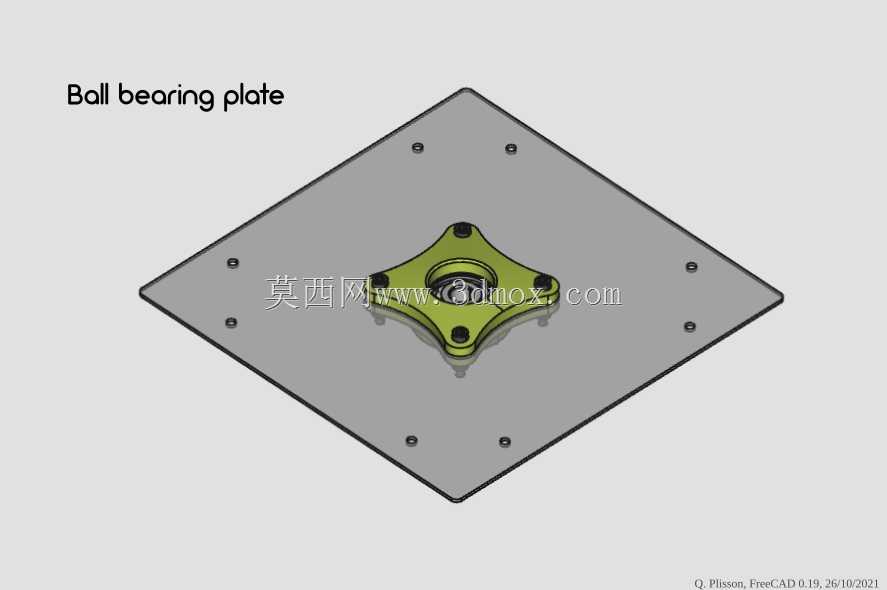

　　所有结构件都可以通过常规的激光切割、3D打印工艺加工完成，不需要开模定制特殊零件，对于DIY爱好者、教学实验场景来说，可以直接基于结构完成实物制作，验证不同翼型、不同转速下的发电效率，也可以根据实际使用需求调整叶轮尺寸、更换不同功率的发电模块，适配不同的供电功率要求。结构的转动部位采用低阻轴承连接，减少转动过程中的机械损耗，提升风能到机械能的转换效率，上部的支撑拉杆采用张紧式设计，可以根据实际装配情况调整张紧度，补偿加工误差带来的装配间隙，保证叶轮转动时的同轴度，避免转动过程中出现偏磨、异响等问题。箱体内部的电气组件采用分层布局，发电模块固定在箱体底部，降低整体重心，提升装置运行时的稳定性，整流模块固定在箱体侧壁，预留散热间隙，避免长时间运行时热量堆积影响电气元件寿命。
