导管式小型风力涡轮发电装置结构设计

　　这款导管式风力涡轮机的结构设计，首先要从分布式风能采集的实际场景切入，不同于大型陆上风电的兆瓦级机组，这类小型涡轮的核心应用场景集中在离网供电区域、户外监测设备配套、小型分布式能源补能场景，比如偏远地区的气象监测站供电、海岛小型设施的离网供能、建筑外立面分布式风能采集、户外露营配套的便携供电单元，甚至是部分低速风能资源区域的家用补能装置，这些场景的共性是风速波动大、安装空间受限、运维条件有限，这也直接决定了整套结构的设计逻辑。

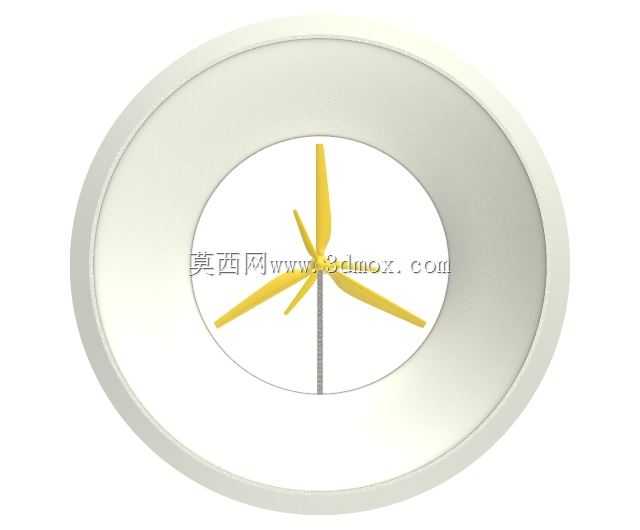

　　从功能特性来看，带导管的结构设计核心作用是约束进风气流，提升叶轮扫掠区域的风能密度，相比同直径的开式叶轮，导管的聚风效应可以在低风速区间让叶轮获得更高的输入扭矩，解决传统小型风力机在3m/s以下低风速下启动困难、发电效率低下的问题。叶轮采用三叶片的流线型翼型设计，叶片的扭角从叶根到叶尖呈渐变分布，叶根区域扭角更大适配低线速度下的气流攻角，叶尖区域扭角收窄降低高速旋转下的气动阻力，整套叶轮的动平衡精度控制在G2.5级以内，避免长期运行下的振动传导到安装基座，降低连接结构的疲劳损伤。

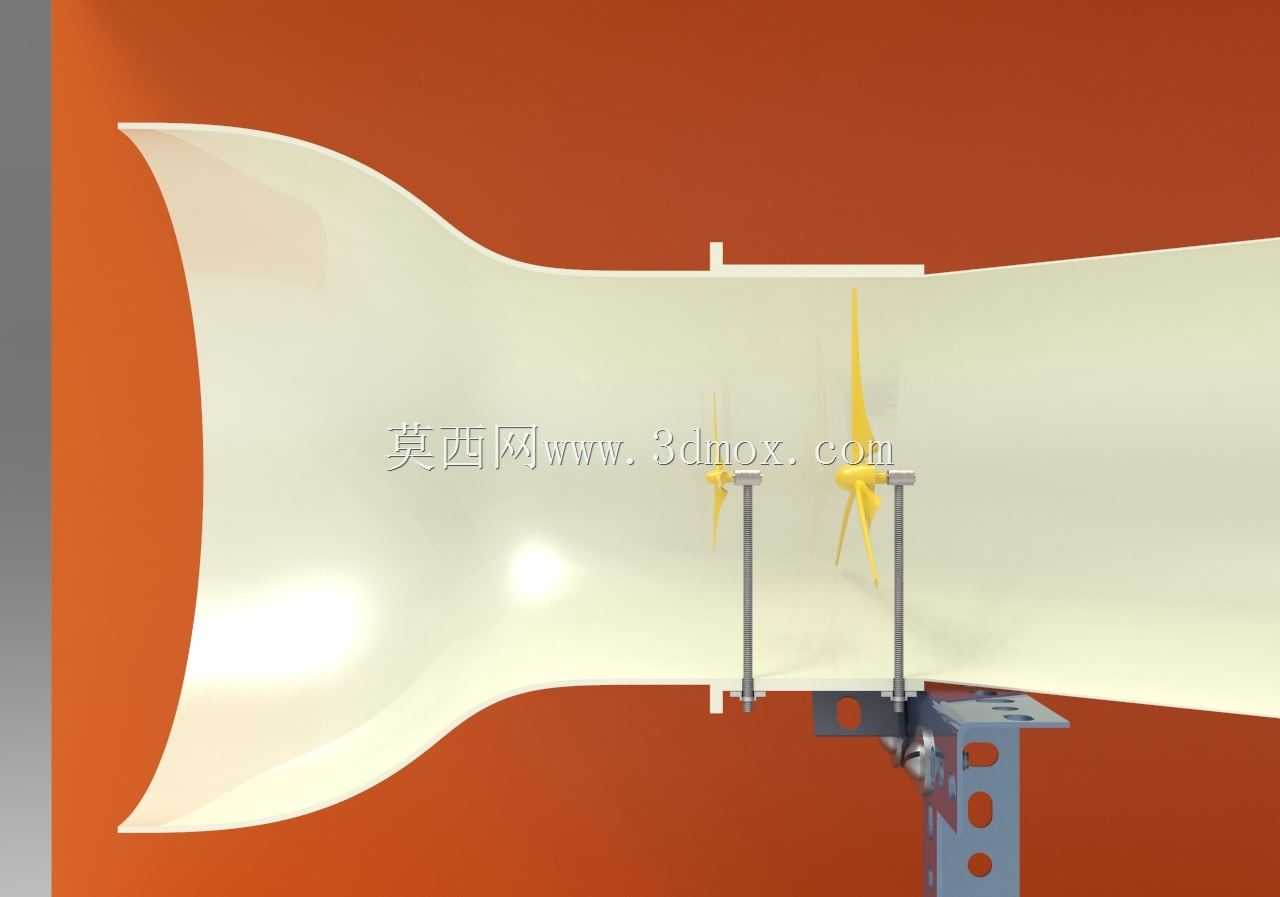

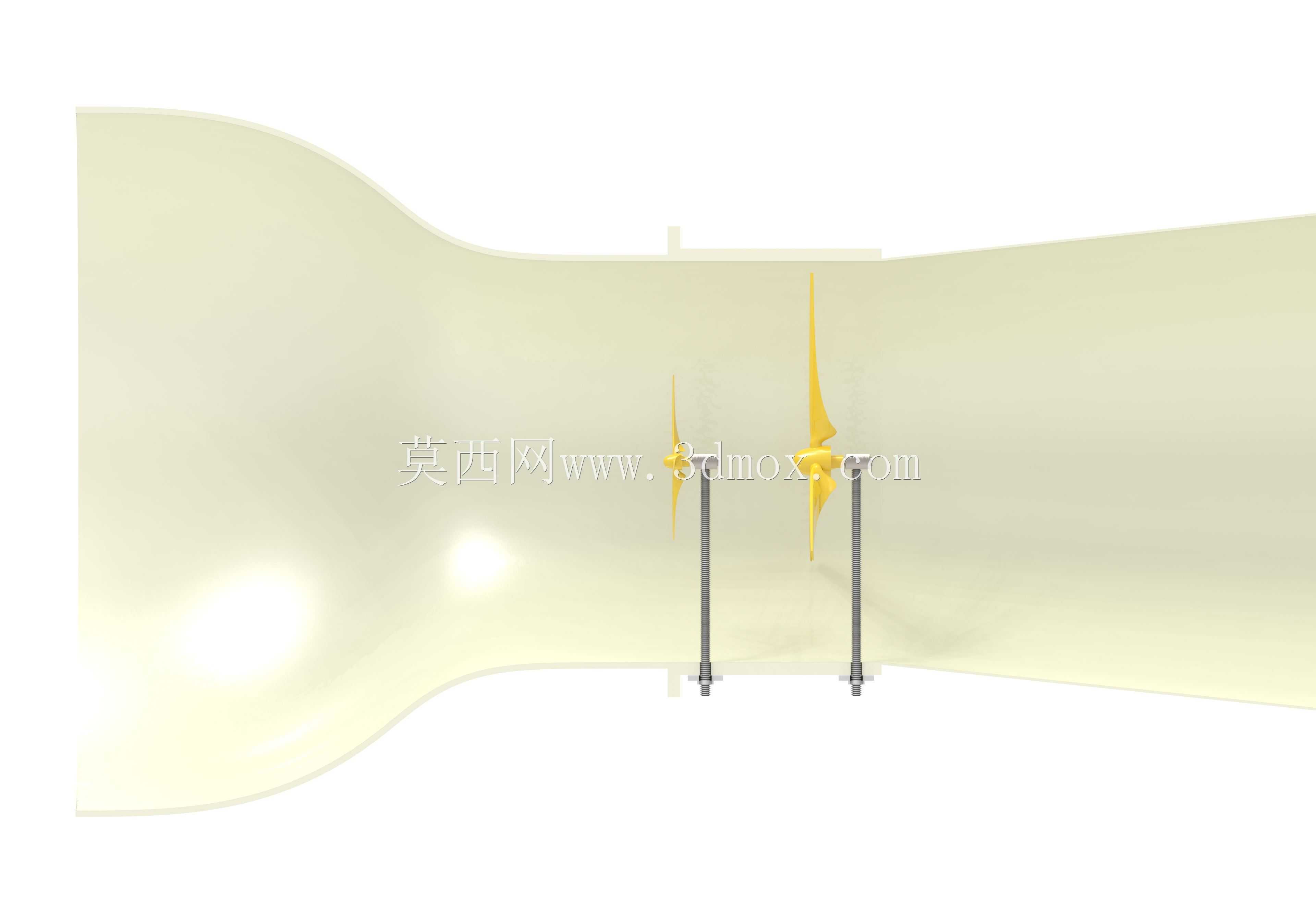

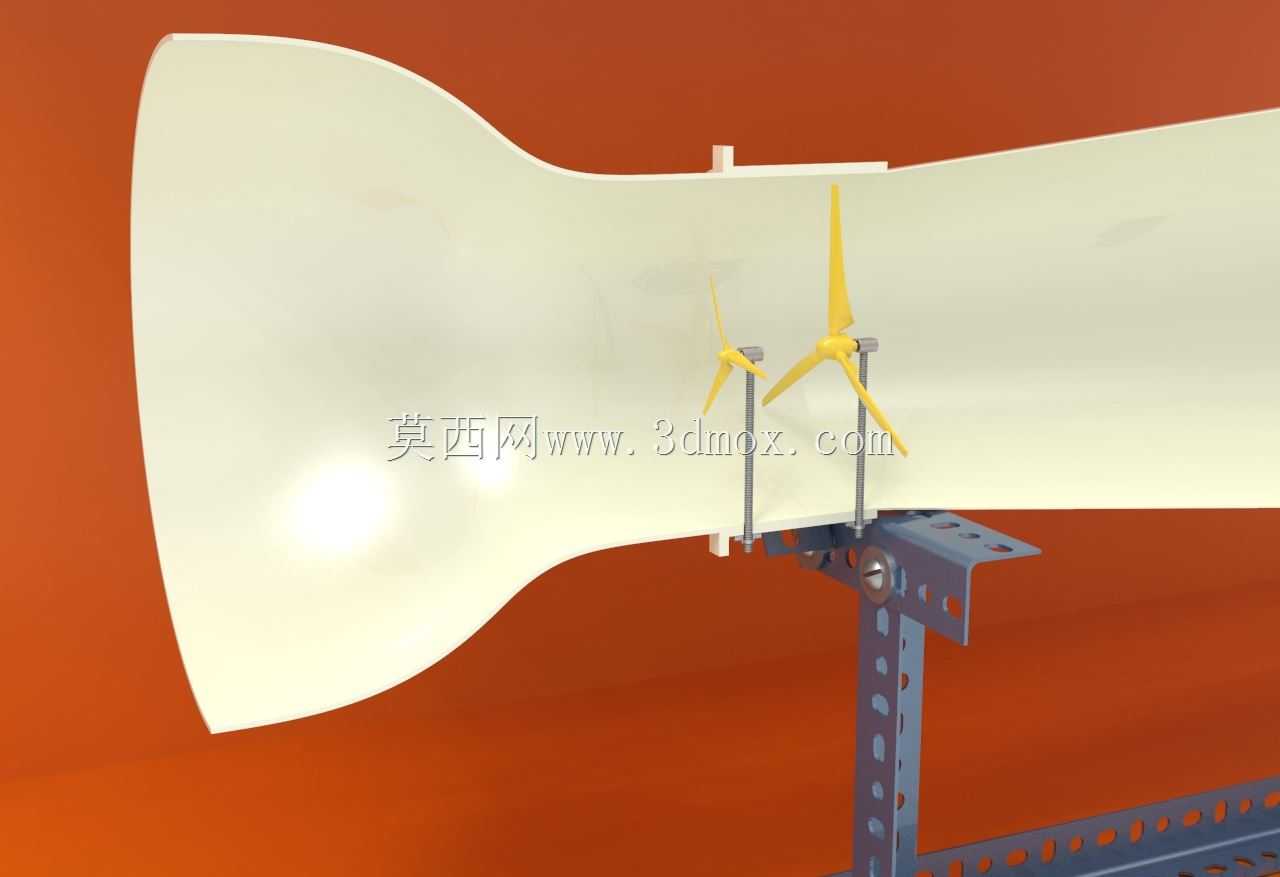

　　设计过程中首先要确定的是安装边界条件，这类小型涡轮的安装基座通常采用标准螺纹连接结构，图中可见的尾部螺杆结构就是适配通用安装支架的接口，安装时需要保证叶轮旋转平面与常年主导风向垂直，导管的外径尺寸比叶轮扫掠直径大15%左右，既保证聚风效果，又避免叶片旋转时与导管内壁发生剐蹭，预留的安全间隙控制在5mm到8mm之间，间隙过大会降低聚风效率，间隙过小则会因为加工公差、运行振动带来剐蹭风险。叶轮与发电机主轴的连接采用锥面配合加锁紧螺母的结构，相比平键连接，锥面配合可以实现无间隙传动，降低启动阻力矩，同时方便后期维护时的叶轮拆装。

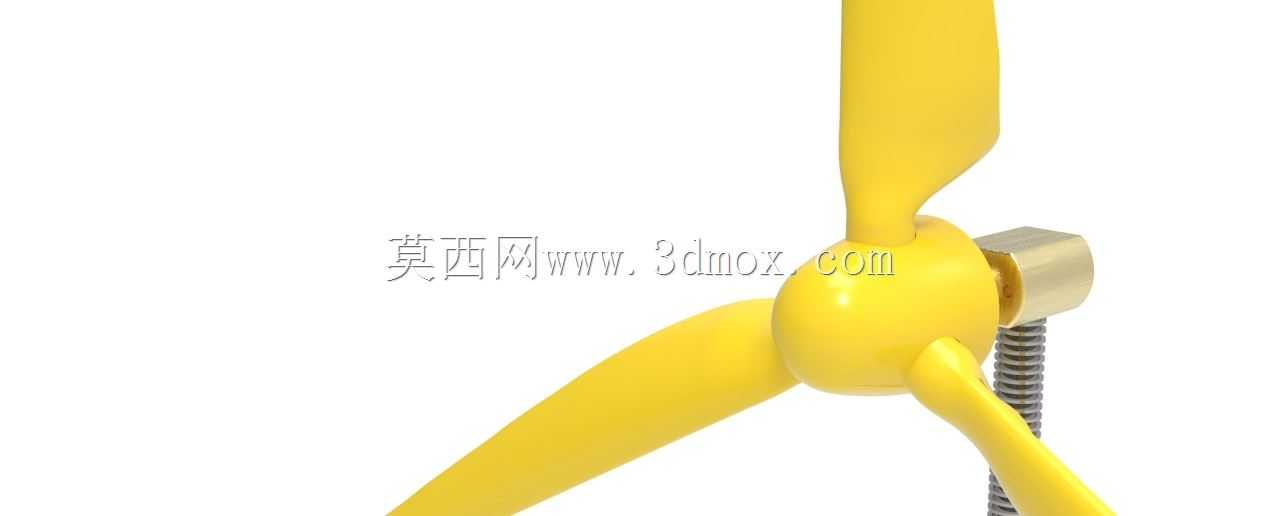

　　从结构细节来看，轮毂部分采用流线型整流罩设计，降低叶轮中心区域的气流紊流，减少气动噪声，这一点对于安装在建筑周边、人居附近的场景尤为重要，运行噪声可以控制在55分贝以内，不会对周边环境造成噪声干扰。导管的内壁采用渐缩式流道设计，气流从导管入口进入后流道截面逐渐收窄，气流速度在叶轮安装位置达到峰值，经过叶轮后流道逐渐扩张，降低出口气流的动能损失，进一步提升风能利用效率。整套结构的外露金属部件都做了阳极氧化或者镀锌防腐处理，适配户外高湿、高盐雾的使用环境，比如沿海区域使用时，防腐层可以保证5年以上的结构使用寿命，不会因为锈蚀导致结构强度下降。

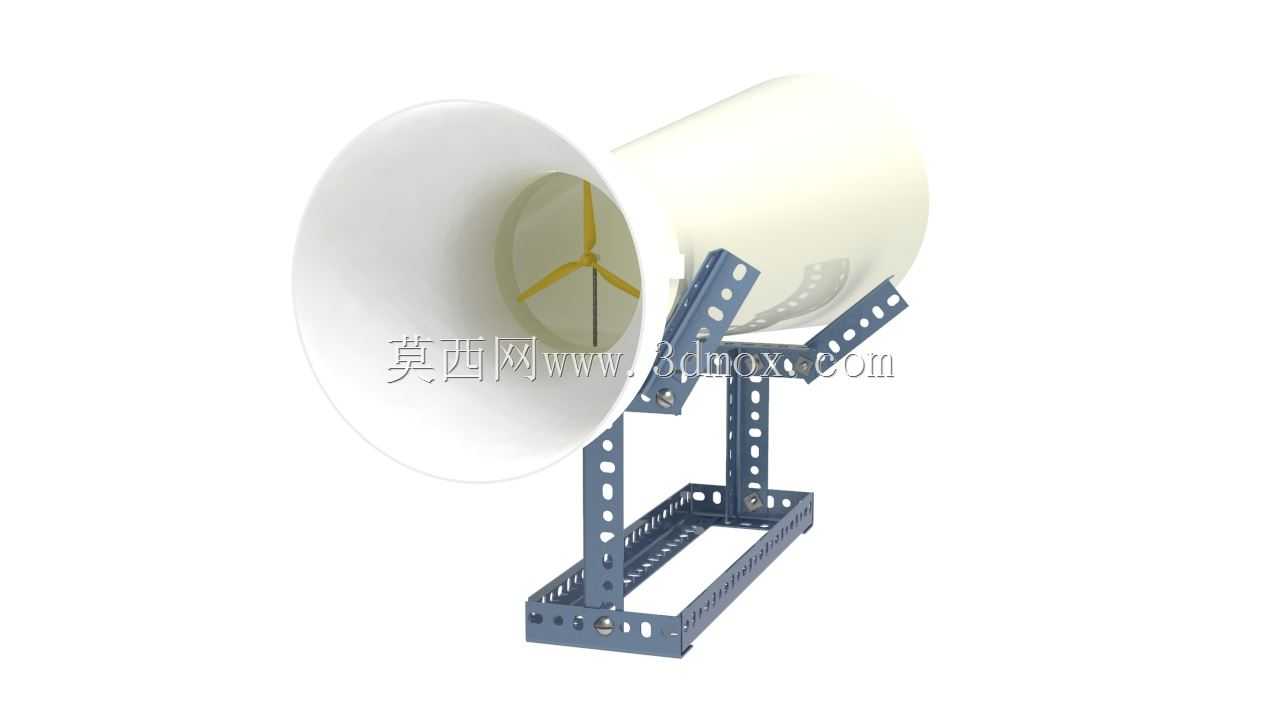

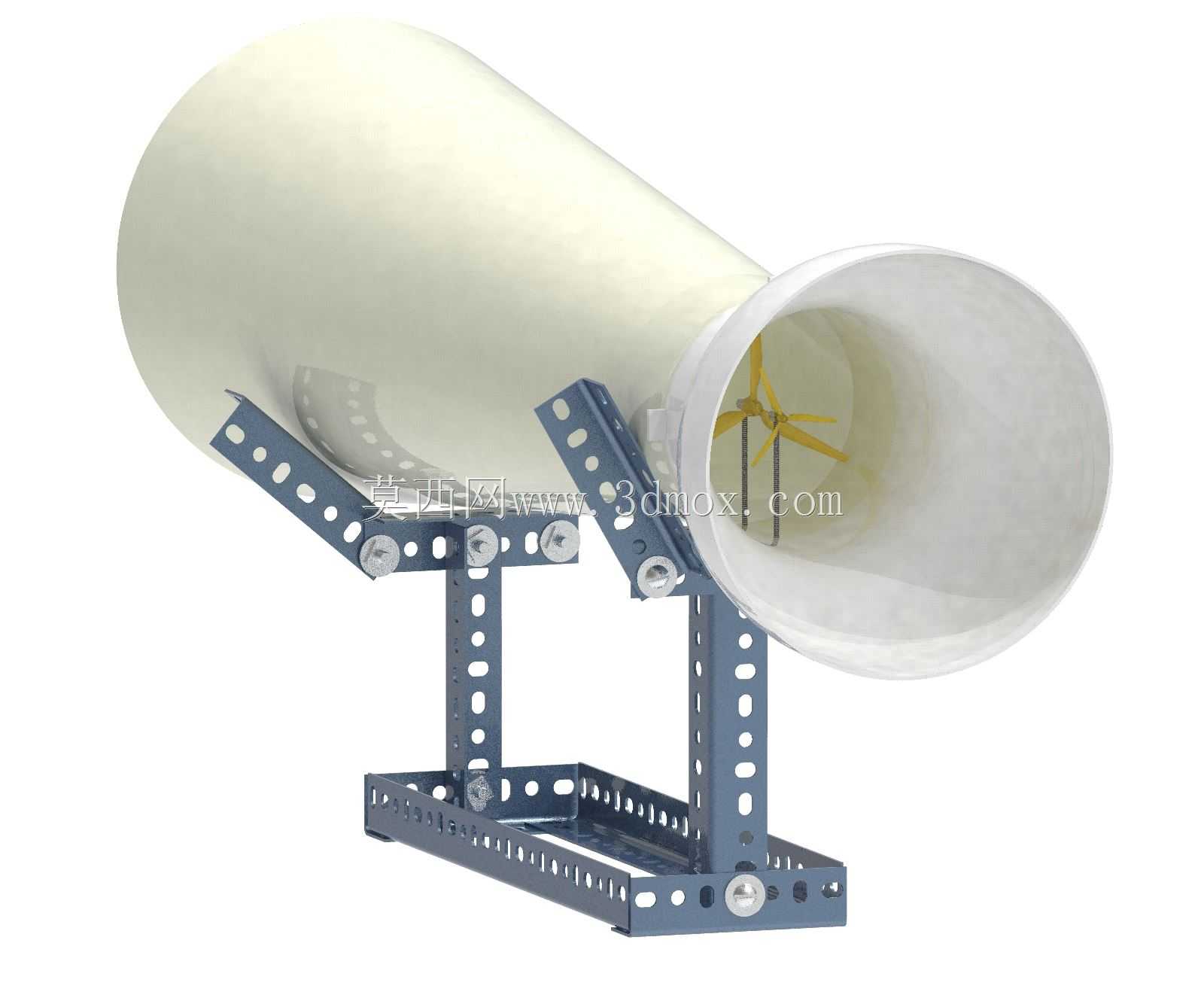

　　在安装尺寸的匹配上，这类小型涡轮的整体轴向长度控制在300mm以内，导管外径控制在200mm左右，整体重量不超过3kg，既可以固定在立杆支架上，也可以适配小型便携支架做临时部署，安装时不需要大型吊装设备，单人即可完成组装调试。尾部的导流尾翼结构（图中可见的尾部金属块结构）可以自动调整整机朝向，在风向发生变化时，尾翼受到的气动力会带动整机绕安装立杆旋转，让叶轮始终正对来风方向，不需要额外的偏航驱动机构，降低了结构复杂度和后期运维成本。

　　设计时还需要考虑极端工况下的结构强度，比如在风速超过25m/s的大风工况下，叶片的翼型设计会自动产生失速效应，限制叶轮的最高转速，避免转速过高导致发电机过载、叶片离心力过大出现结构破坏，同时导管本身也可以起到一定的气流屏蔽作用，降低极端侧风对叶轮的冲击载荷。整套结构的转动部件都采用密封式轴承，防护等级达到IP65，避免户外的雨水、沙尘进入轴承内部，延长轴承的维护周期，正常使用场景下轴承的免维护周期可以达到3万小时以上。

　　不同于大型风电叶片的复合材料成型工艺，这类小型涡轮的叶片和导管可以采用注塑工艺一次成型，加工一致性好，生产成本更低，适合批量规模化生产，成型后的叶片表面粗糙度控制在Ra1.6以下，降低表面摩擦阻力，提升气动效率。轮毂与叶片的连接采用嵌入式卡扣加粘接的结构，不需要额外的螺栓连接，减少了叶轮整体的不平衡量，同时降低装配难度。在进行三维建模时，需要重点校验叶片与导管的间隙、叶轮旋转时的动平衡量、安装接口的配合公差、尾翼的配平重量，保证虚拟装配下没有干涉问题，同时可以通过流体仿真验证导管内的流场分布，优化叶片扭角和导管型线，进一步提升整机的风能利用系数。
