Lenz2垂直轴风力涡轮发电装置

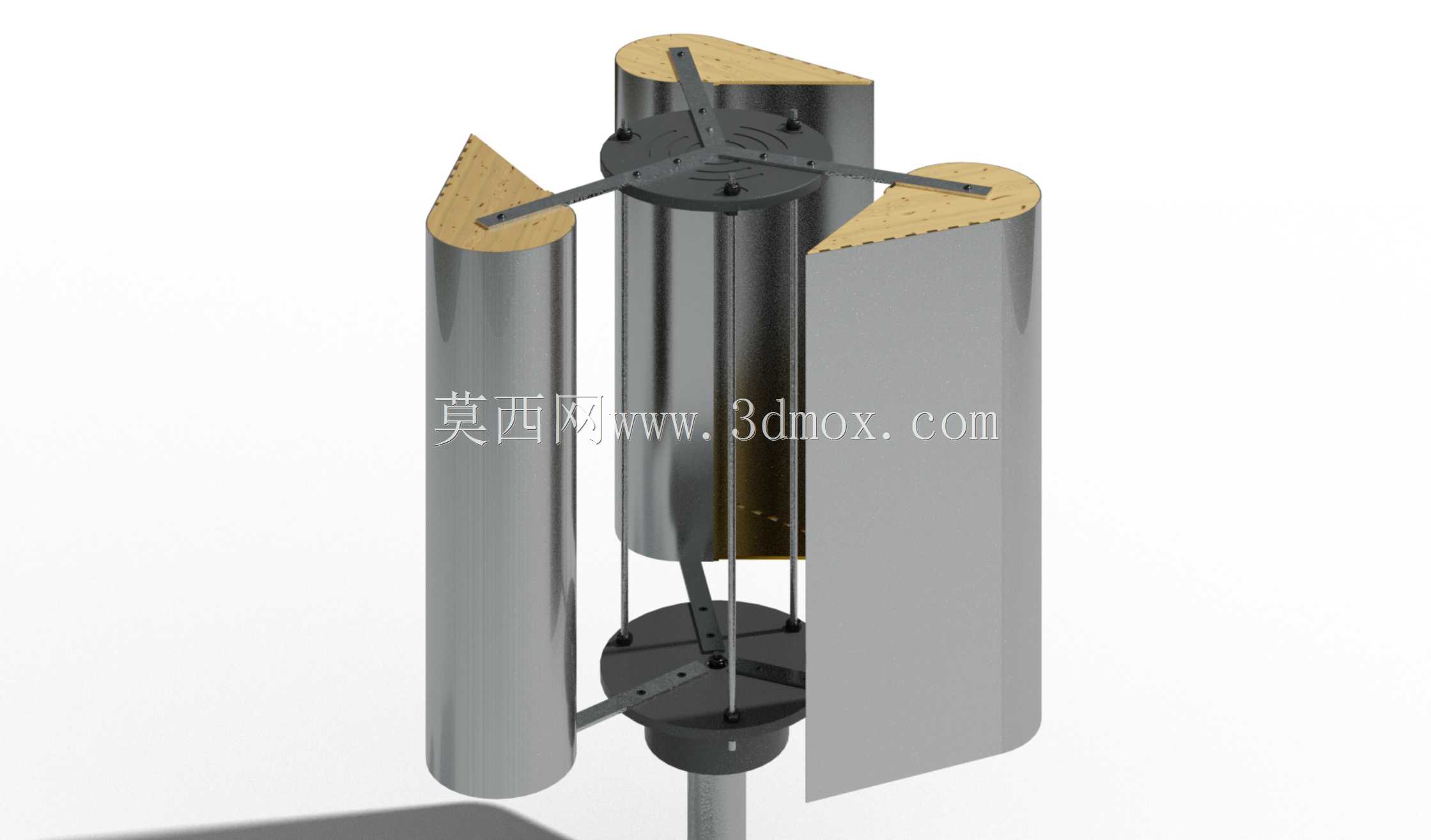

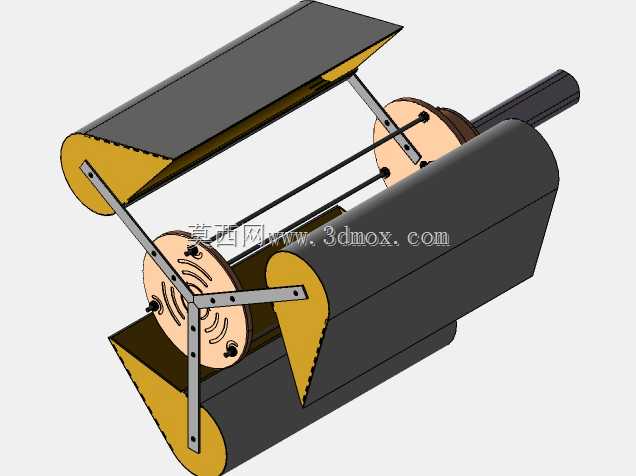

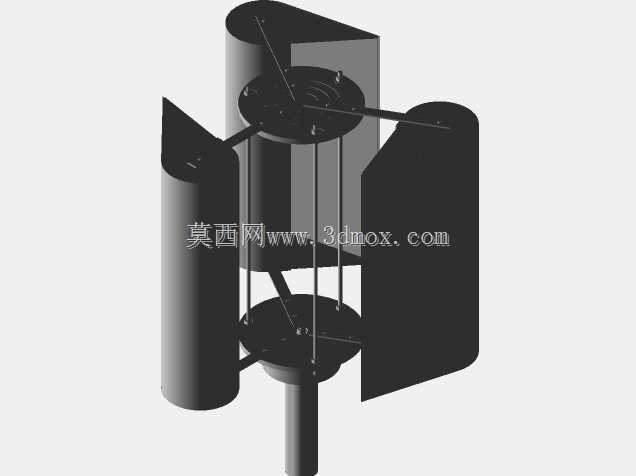

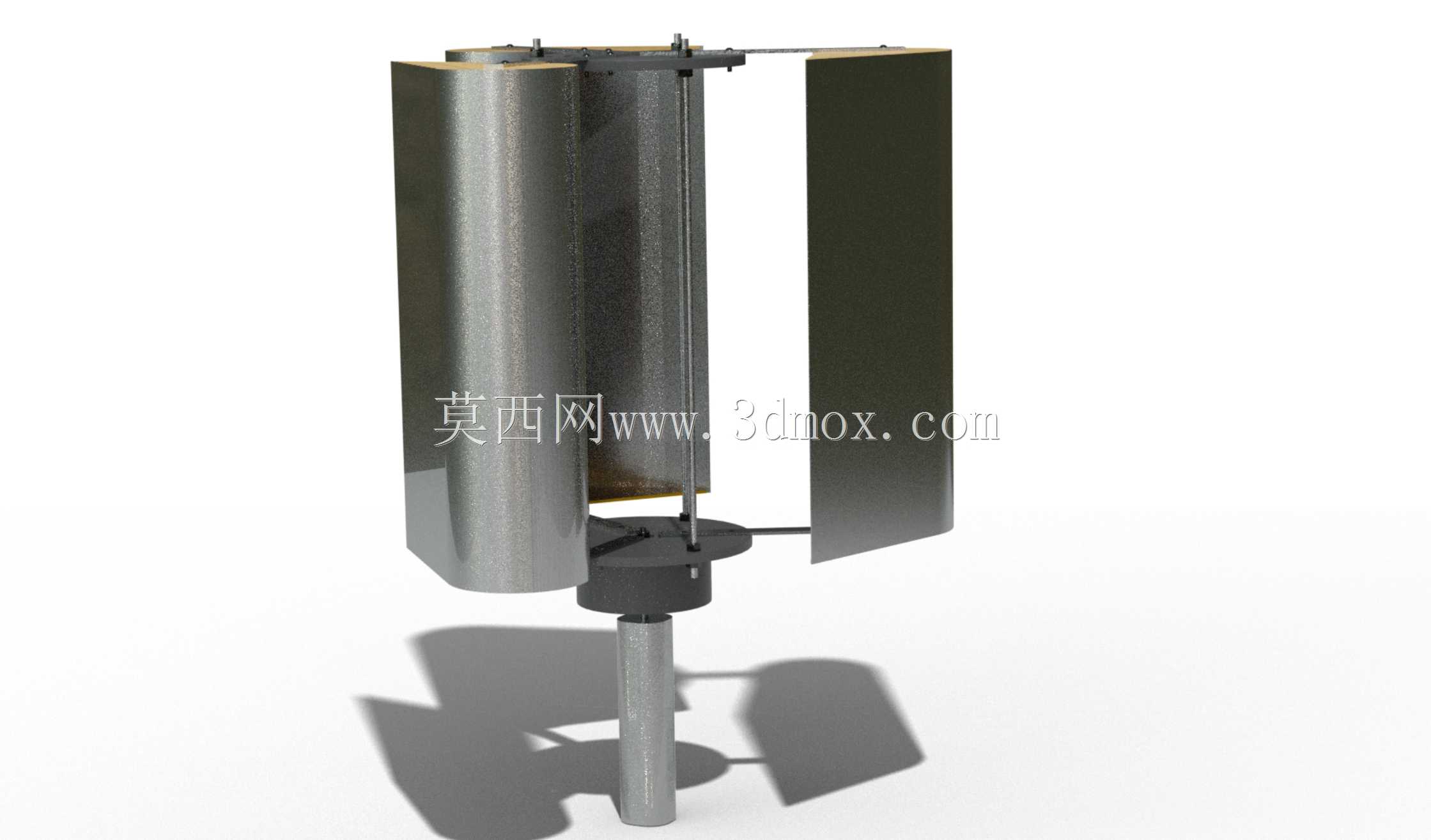

　　这款垂直轴风力涡轮装置，主要面向分布式离网供电场景设计，可适配野外监测站点、小型户外供电系统、家用补能等低风速区域的发电需求，无需对风机构即可捕获任意方向来风，相比水平轴风机对安装场地的风向条件要求更低，在城市楼宇间、山区垭口等风向紊乱的区域也能稳定输出电能。从结构设计来看，整体采用三叶片对称布局，叶片主体为曲面薄壁结构，上端采用木质填充封边做流线型过渡，既降低叶片端部的气流扰流损失，也能平衡叶片整体配重，减少高速旋转时的动不平衡量。叶片与中心转轴的连接采用平面铁制支架搭配3D打印定位件的组合方案，支架通过多根拉杆做径向拉紧，上下两层支架分别对应叶片的上下连接点位，保证叶片在强风载荷下不会出现形变偏移，

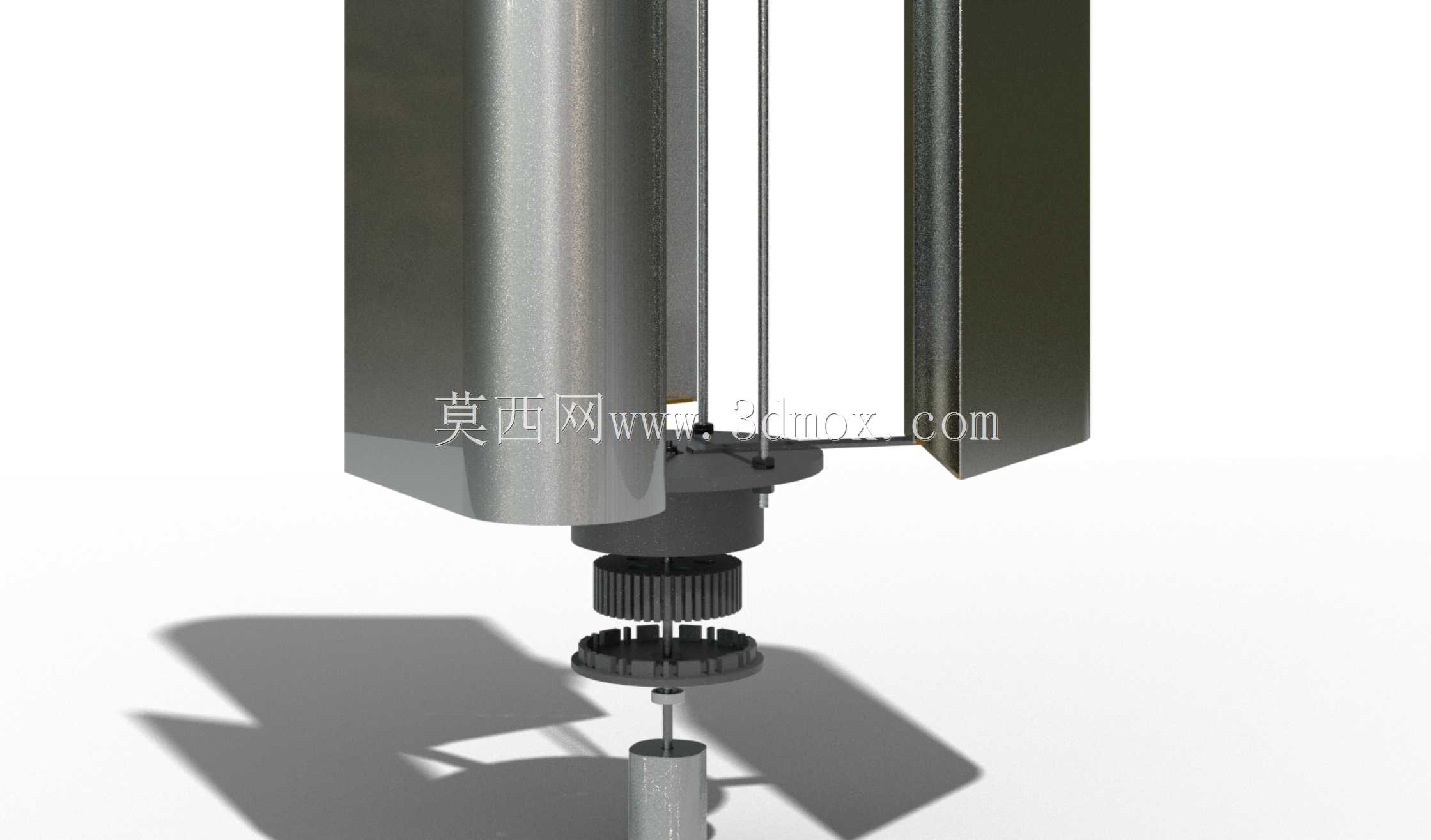

　　中心转轴处增设M8螺纹杆做轴向拉紧，进一步提升整体旋转框架的结构刚性，避免长期运行后出现连接松动的问题。发电端采用哈尔巴赫磁链阵列结构，这种磁体排布方式可以让气隙侧的磁场强度更高，背侧磁场屏蔽效果更好，相比普通磁钢排布能有效降低发电机的铁损，提升低速转动下的发电效率，匹配垂直轴风机启动风速低、转速区间宽的运行特性。安装边界方面，整体旋转组件的径向尺寸控制在较小范围，安装时只需预留出叶片旋转直径对应的安全空间即可，无需额外搭建高大的对风塔架，底部转轴可直接固定在预制的安装基座上，适配立杆、屋顶支架等多种安装载体。设计过程中充分考虑了小型加工场景的制造可行性，叶片曲面可通过常规钣金折弯工艺成型，连接支架可通过激光切割下料完成，

　　非标准定位件可通过桌面级3D打印制作，无需大型专用加工设备即可完成整机组装，非常适合小型工坊、个人爱好者进行自制搭建，也可作为小型风力发电设备的原理验证样机，用于垂直轴风机的气动性能测试、结构优化迭代等相关研究工作。
