Lenz2垂直轴风力涡轮发电装置结构

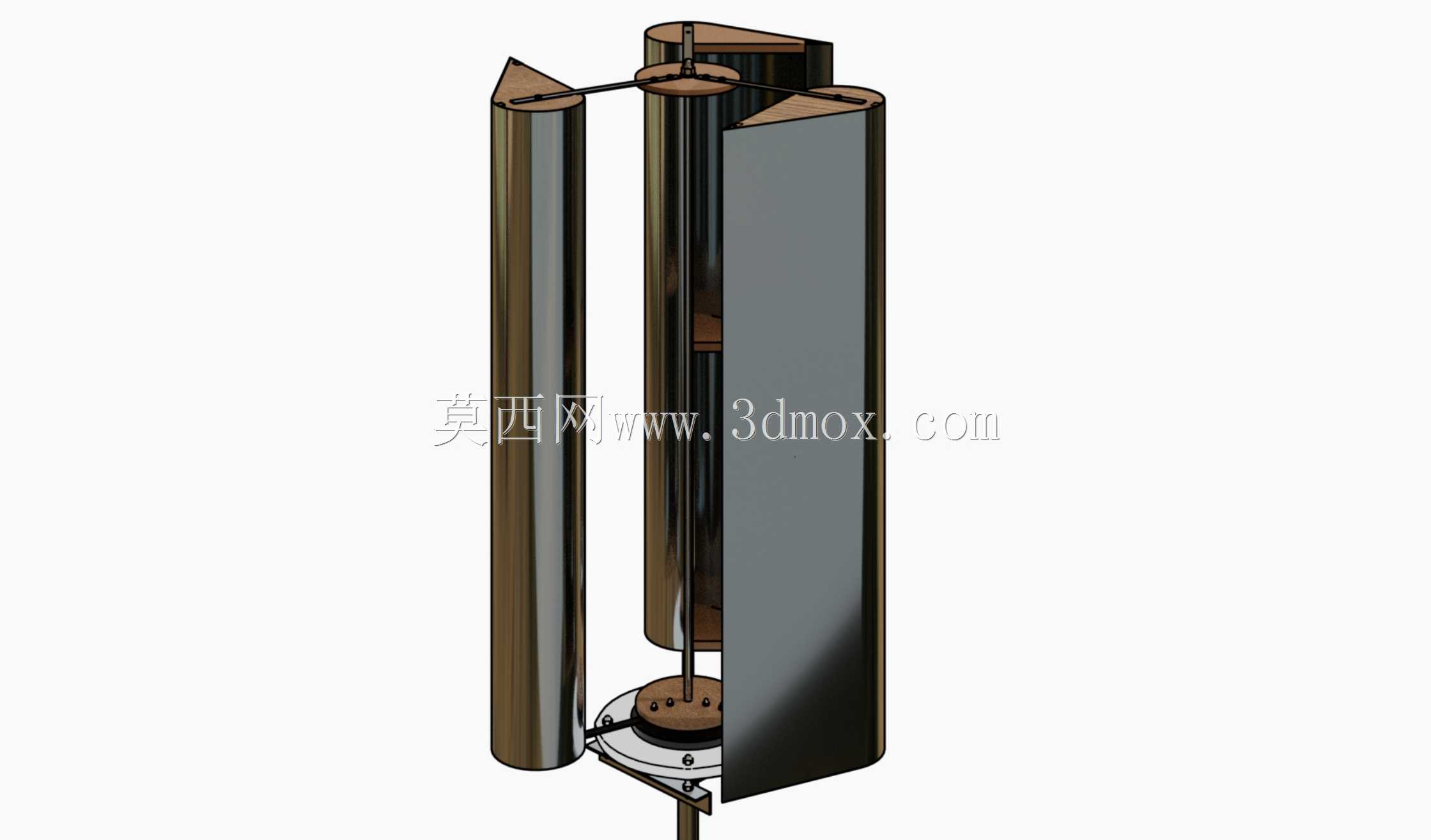

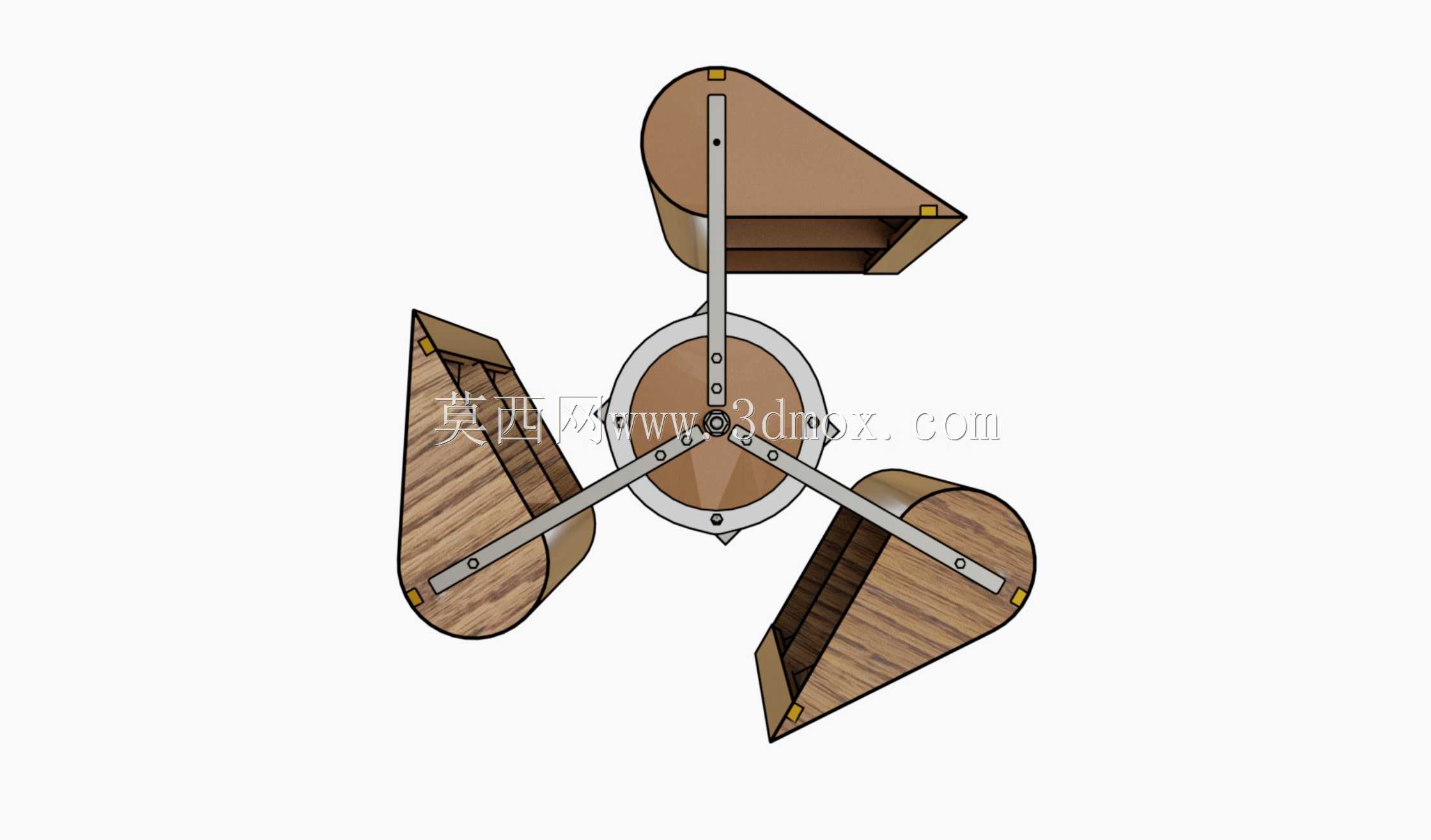

　　这款垂直轴风力涡轮装置属于小型离网风能利用设备，可适配分布式微电网、户外独立供电站点、偏远区域监测设备供电、民居辅助补能等场景，无需对风机构即可捕获任意方向来流风能，相比水平轴风机对安装场地的风向条件要求更低，适合在风向多变的城市楼宇间隙、山地垭口、海岛沿岸等区域布设。从结构设计来看，该装置采用三叶片立式布局，叶片为非对称曲面构型，在低风速区间即可获得足够启动力矩，避免了传统垂直轴风机启动风速阈值高的问题；叶片通过上下端的连接法兰固定在中心转轴上，转轴底部集成连接座，可直接适配标准规格的发电机输入轴，省去额外的传动转接结构，降低整体传动损耗。安装边界方面，该装置整体为立式圆柱状外廓，径向占用空间远小于同功率水平轴风机的扫风直径，

　　对安装支架的侧向抗风载荷要求更低，可直接固定在屋顶预制基座、独立立杆顶部，无需预留大面积的叶片回转避让空间，适配狭小场地的安装需求。设计过程中针对叶片与中心杆的连接部位做了强化处理，叶片根部采用抱箍式固定结构，可承受长期交变风载带来的疲劳冲击，后续迭代可针对发电机匹配、桅杆连接段做进一步优化，提升不同规格发电机的适配性，降低安装时的对位调整难度。叶片曲面的弧度参数经过风洞验证，在来流风速3-20m/s区间内均可保持稳定的转动输出，不会出现高速下的气动失稳问题，中心转轴采用空心轴设计，可内置走线通道，避免发电线缆外露受户外环境老化侵蚀，底部连接座预留了标准安装孔位，可兼容市面主流小型永磁发电机的安装尺寸，无需额外定制转接法兰。实际使用中，该装置运行噪音远低于同功率水平轴风机，适合对噪音敏感的居民区、景区监测点位使用，叶片外廓无尖锐突出结构，对周边活动的人员、鸟类安全性更高，无需额外设置大范围的安全防护围栏。
