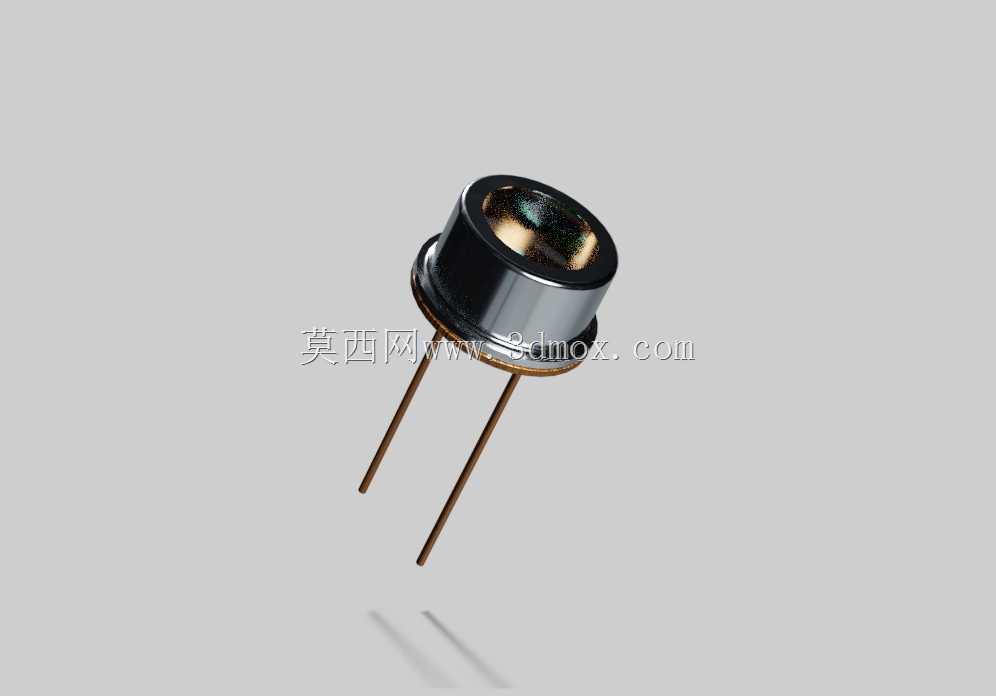

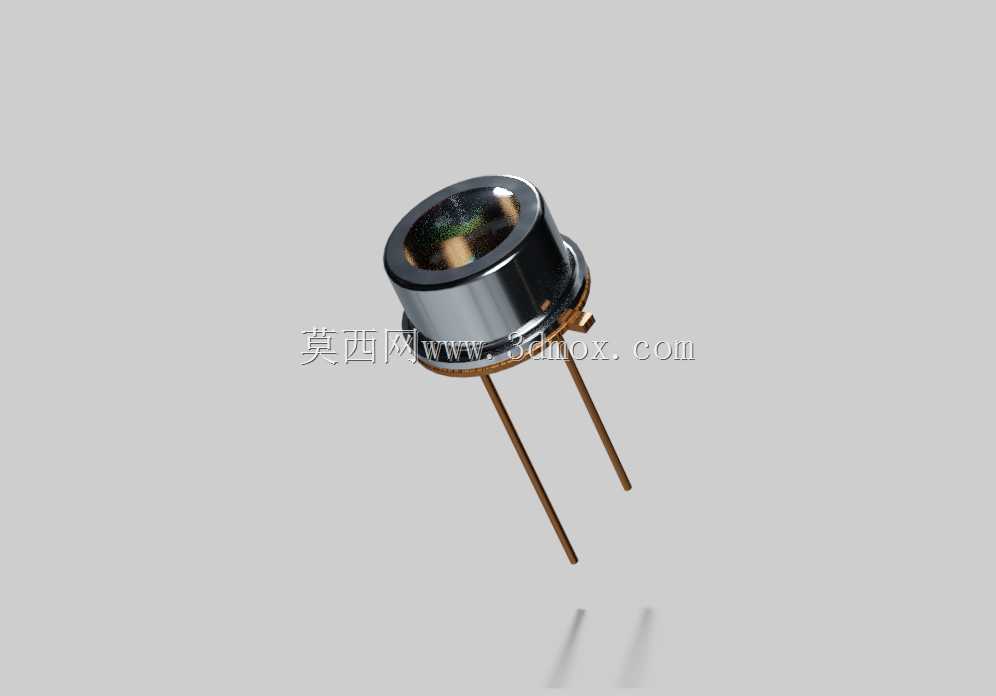

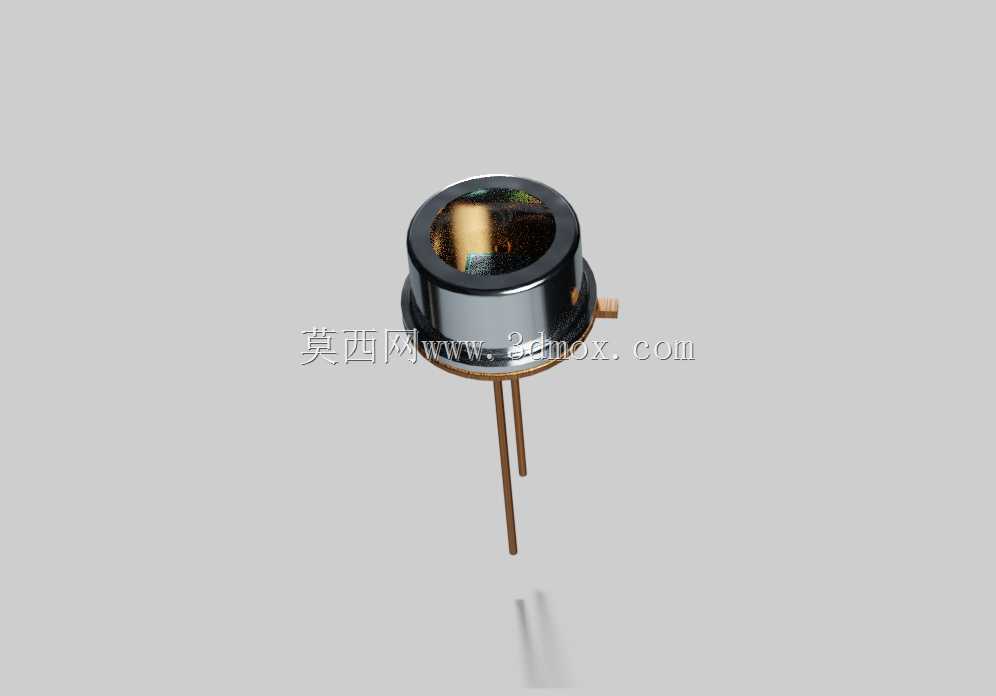

这款TO-39封装的硅光电二极管,核心定位是可见光波段的环境光检测场景,在消费电子、工业测控、智能照明、车载感光等领域都有广泛的适配空间。从实际选型应用来看,这类器件常被集成在智能灯具的亮度调节模块中,用来实时采集环境可见光强度,配合控制电路实现自动调光,避免人工调节的滞后与能耗浪费;在工业设备的人机交互面板上,它可以承担屏幕亮度自适应的感光任务,保证不同光照工况下操作人员的视觉舒适度;部分户外安防设备的昼夜切换模块,也会选用同封装规格的硅光电二极管,通过感知环境光阈值触发红外补光与滤光片切换动作。
从功能特性上看,该器件针对可见光谱范围做了响应优化,对400-700nm波段的入射光有稳定的光电转换效率,能够规避红外波段的杂光干扰,避免非可见光信号触发误动作。金属TO-39封装的结构设计,本身就具备优异的电磁屏蔽能力,在工业现场存在变频器、伺服系统等强电磁干扰的工况下,相比塑封光电元件能输出更稳定的光电流信号,减少信号波动带来的控制误差。封装顶部的光学玻璃窗口做了平整化处理,既保证入射光的透过率,也能在常规工业环境下阻挡粉尘、水汽直接接触内部硅感光芯片,提升器件长期工作的可靠性。

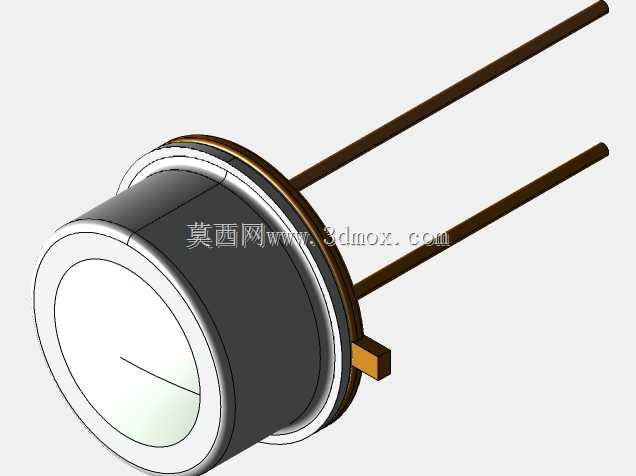

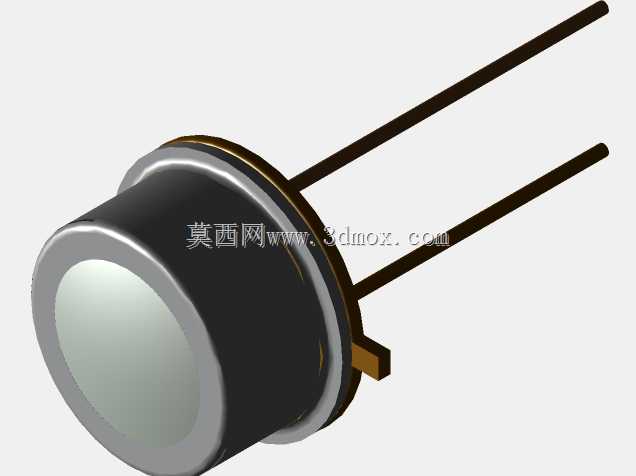

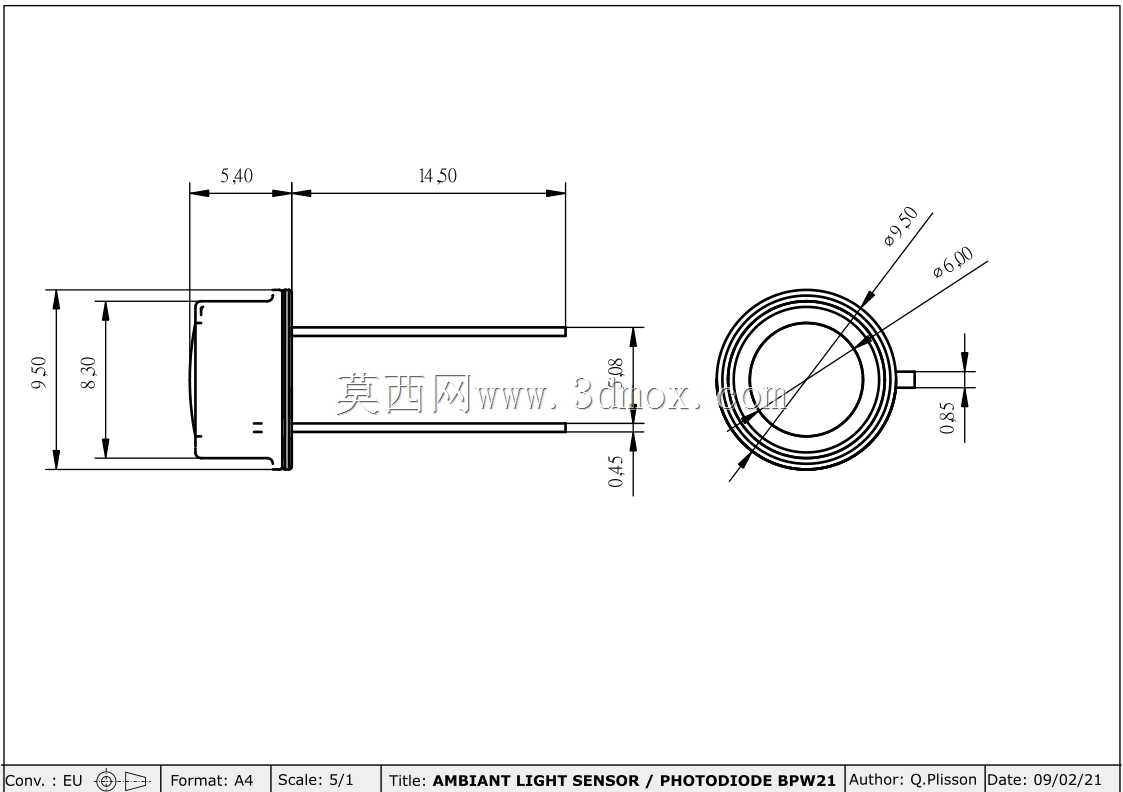

设计层面上,两根径向引出的引脚采用标准TO封装引脚间距,适配通用TO-39器件的安装孔位,不管是手工焊接在PCB板上,还是搭配配套的金属管座做压接固定,都能保证安装一致性。引脚的长度预留了足够的焊接操作空间,同时也能满足板上直立安装的高度要求,不会因为引脚过短导致焊接时热量直接传导至封装内部损伤感光芯片。器件整体的圆柱外形直径、引脚伸出长度都严格遵循TO-39封装的通用尺寸规范,在做结构布局时,可以直接调用标准封装的安装边界做干涉检查,不需要额外测绘尺寸,能大幅缩短结构设计阶段的选型验证周期。
在实际结构适配中,需要注意该器件的感光面位于封装顶部中心位置,安装时要保证感光窗口正对被测光源方向,避免周边结构件遮挡入射光路,同时要预留足够的光线入射角度空间,保证大角度入射的环境光也能被有效采集。如果是在户外高湿、多粉尘的场景使用,还可以在窗口外侧增加透明防护滤罩,不会影响其感光性能,同时进一步提升防护等级。这类分立光电元件的结构设计成熟,安装容错率高,不需要复杂的固定结构,仅通过引脚焊接或者配套管座卡扣就能完成可靠固定,非常适合批量生产的设备集成使用。
