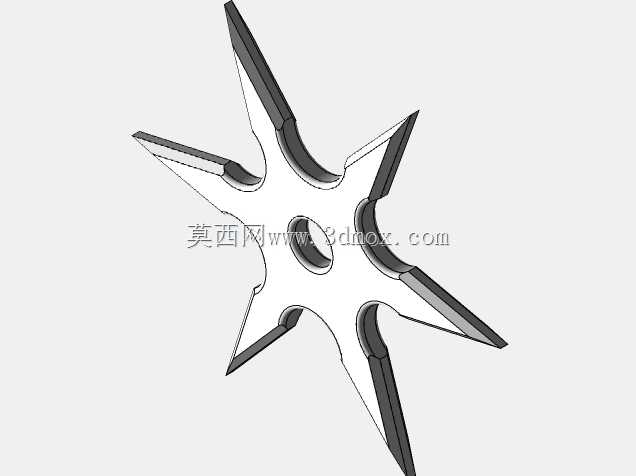

六角星形金属飞镖结构三维数模

　　该零件为对称式六角星形投掷类器具，整体采用中心对称结构布局，六个尖角沿中心基准呈60度等角度均匀分布，中心开设贯通圆孔，既可以作为穿绳悬挂的装配位，也能在投掷过程中优化整体气动平衡，减少旋转过程中的气流扰动偏差。从结构设计逻辑来看，每个尖角的刃部采用渐变式截面设计，从靠近中心的厚壁区域向尖端逐步收窄，既保证了尖角部位的结构强度，避免撞击硬物时出现崩裂变形，也控制了整体重量分布，让零件的质心完全落在中心圆孔的轴线上，确保投掷旋转时的动平衡稳定性。

　　在实际应用场景中，这类结构除了作为传统投掷器具的原型设计参考，也可衍生用于户外应急工具的结构设计、影视道具的参数化建模、文创周边的结构打样，部分同构型的星形零件还可作为特种破障工具的端头构件，依靠多尖角的布局提升穿刺接触的覆盖范围。设计过程中需要严格控制每个尖角的轮廓度公差，六个尖角的尖端到中心轴线的距离需保持一致，相邻尖角的角度偏差不能超过0.5度，否则会直接影响旋转过程中的稳定性，导致飞行轨迹出现偏移。

　　从安装边界来看，中心圆孔的孔径与零件整体外圆直径的比例控制在1:6左右，这个比例既不会因为中心孔过大削弱整体结构强度，也不会因为孔位过小导致穿配绳索或者连接固定件时出现干涉。零件的整体厚度从中心向尖端逐步递减，中心区域的厚度保证了整体结构的刚性，尖端区域的薄化处理则进一步优化了重量分配，让零件在旋转投掷时能够获得更稳定的转动惯量。建模过程中需要注意每个尖角根部的圆角过渡处理，避免应力集中导致的结构断裂，同时所有刃部的曲面需要保持顺滑连续，不能出现建模折痕，否则会在实物加工时出现毛刺或者应力薄弱点。这类对称结构的建模通常采用阵列特征完成，先绘制单个尖角的轮廓草图，通过圆周阵列生成整体外形，再对中心孔和根部过渡特征进行细化，能够有效保证六个尖角的尺寸一致性，减少建模过程中的累积误差。
