发动机离合器装配用金属吊具结构

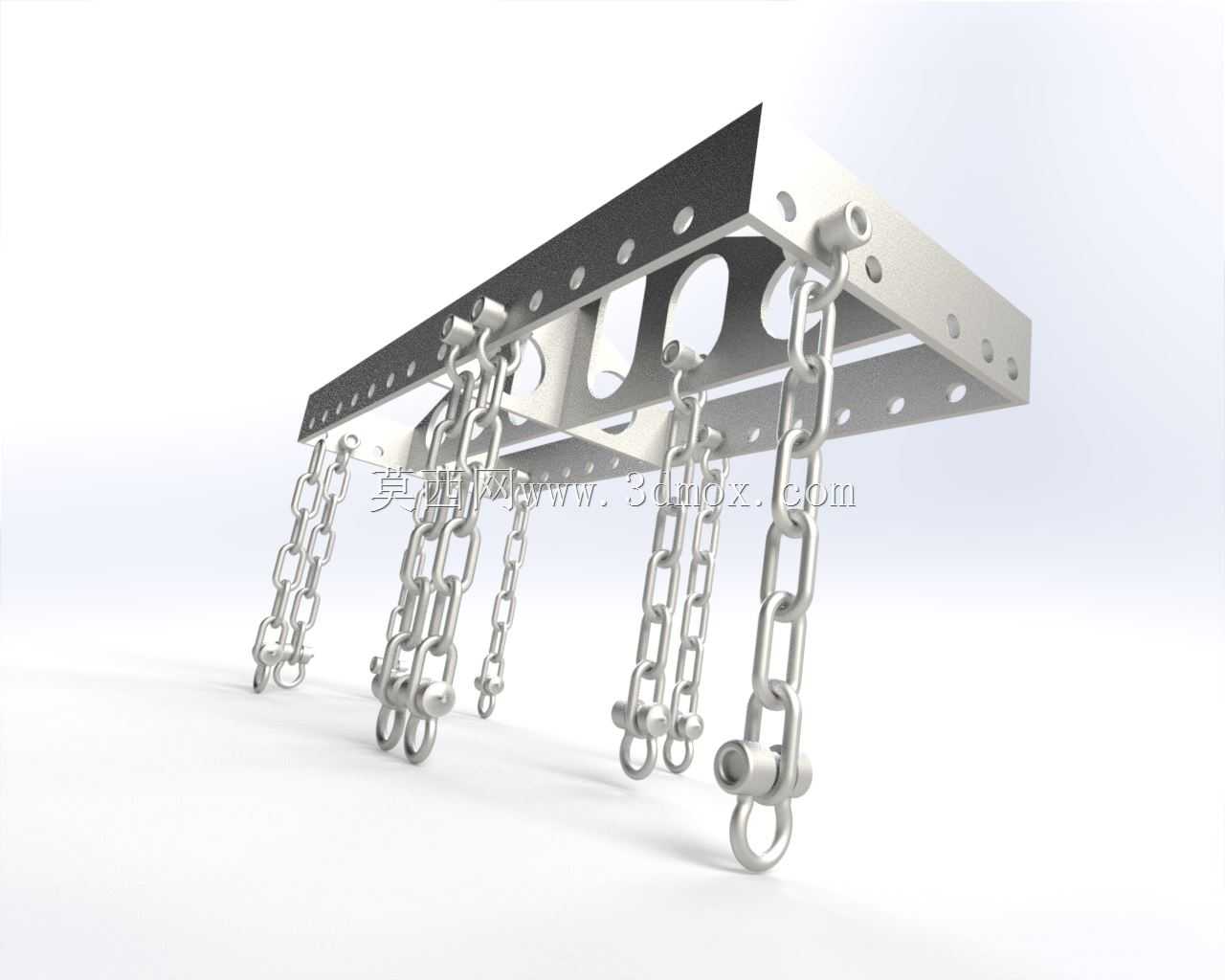

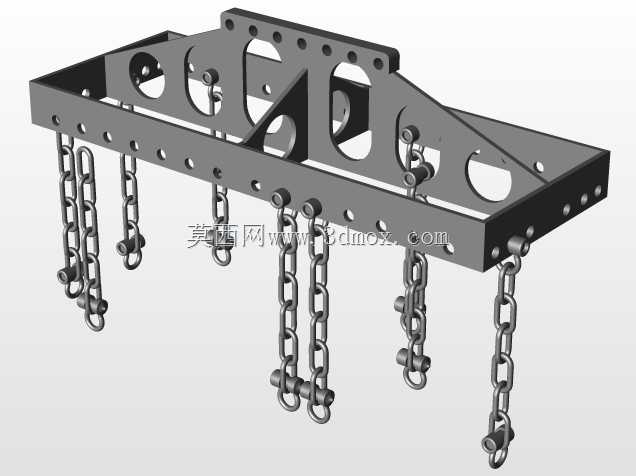

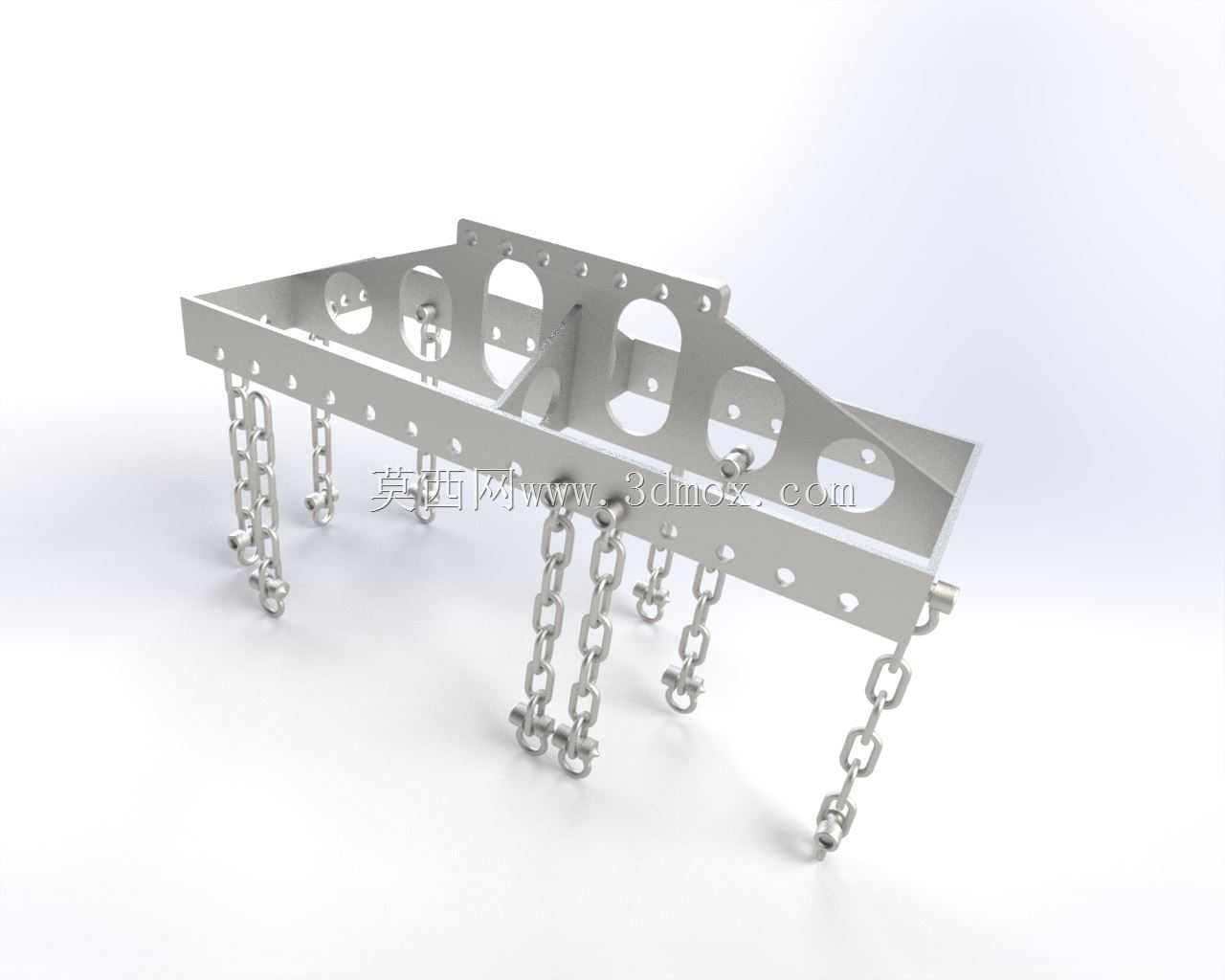

　　该金属吊架主要应用于动力总成装配车间的重型零部件吊装工位，针对发动机缸体、离合器总成这类大重量、高精度装配需求的部件设计，在装配线的工序转序、合装对位环节承担承重与姿态保持作用。从结构设计来看，主体承载梁采用带减重孔的板式焊接结构，梁体上沿均布的安装孔可根据不同吊装部件的重心位置调整吊点间距，避免吊装过程中部件倾斜导致的装配对位偏差，梁体侧面的镂空结构在保证整体抗弯强度的前提下，有效降低了吊架自身重量，减少起重设备的无效负载。下方悬挂的多组链条通过卸扣与主梁连接，每根链条末端的吊环可直接对接部件上的预制吊装孔，多吊点的分布方式能够均匀分散吊装载荷，避免单点受力造成的部件壳体变形，尤其适合铝合金壳体类的发动机、离合器部件吊装，

　　防止薄壁结构在吊装过程中产生应力形变。设计过程中充分考虑了装配现场的安装边界，主梁的长度适配常规动力总成部件的吊点跨距，链条的下垂长度预留了足够的操作空间，方便装配人员在合装过程中微调部件角度，不会出现吊具与周边装配工装、线体设备干涉的情况。主梁两端的连接结构可适配不同规格的起重吊具接口，无需额外制作转接件即可直接配合车间内的平衡吊、悬臂吊使用，降低了工位的工装适配成本。在实际使用场景中，该吊架能够在发动机与变速箱、离合器的合装工序中，稳定保持部件的水平姿态，装配人员可快速对准定位销孔，减少对位调整的辅助时间，同时多链条的柔性连接方式允许部件在小范围内角度微调，适配不同倾斜角度的合装需求，相比单吊点吊装结构，

　　能够有效避免部件摆动带来的安全隐患，也能防止吊装过程中部件磕碰造成的加工面损伤。梁体上的孔位经过等距排布设计，可覆盖同系列不同排量发动机、不同型号离合器的吊装需求，无需针对单一型号部件制作专用吊具，提升了工装的通用化程度，减少了车间内工装的存储与管理成本。整体结构没有多余的冗余设计，所有受力部位均做了圆角过渡处理，避免应力集中导致的结构失效，链条选用标准工业起重链条，破断拉力满足重型部件吊装的安全系数要求，卸扣连接部位加装了防脱结构，防止吊装过程中链条松脱引发安全事故。
