四旋翼小型航拍作业无人机结构设计

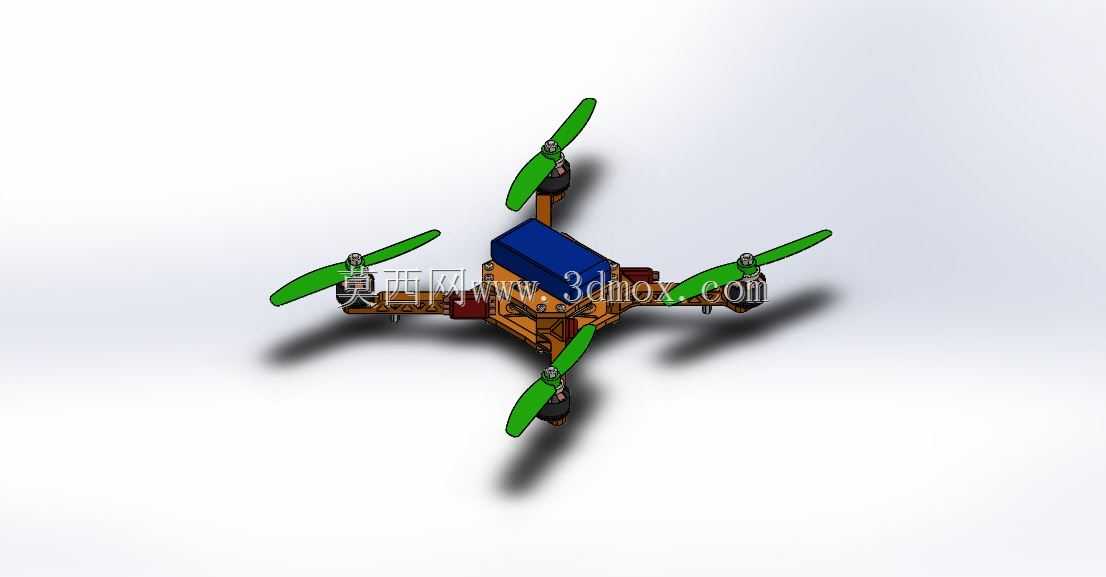

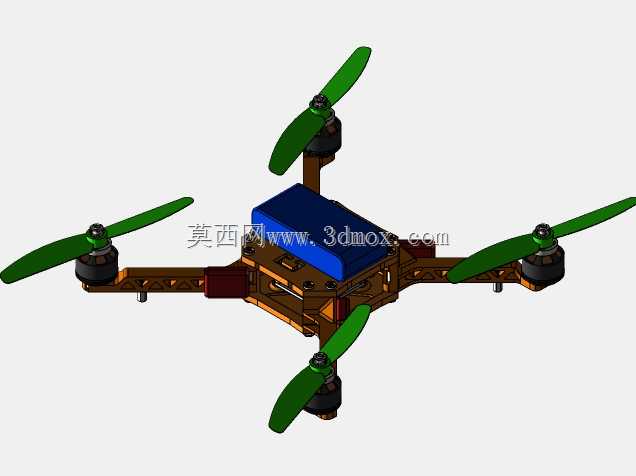

　　这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可覆盖园区巡检、农田苗情查勘、小型活动航拍、狭小空间侦查等多类作业场景，整机采用X型机架布局，相比十字型布局能给中心挂载区域留出更充裕的安装空间，同时四个旋翼的力臂长度保持一致，飞行过程中动力输出的对称性更易调校，能有效降低飞控系统的姿态解算负担。机架主体采用镂空式碳纤维板材拼接结构，在保证机臂抗弯强度的前提下尽可能削减冗余重量，机臂与中心底板的连接位置设计了快拆式锁紧结构，日常转场运输时可快速将四个机臂折叠收纳，无需拆解动力接线，展开后仅需扳动锁扣即可完成机架固定，能大幅缩短外场作业的准备时间。中心区域的上层预留了飞控板、GPS模块、数传天线的安装位，

　　安装孔位兼容主流开源飞控与商用飞控的固定尺寸，下层设计了独立的电池仓，采用绑带加防滑胶垫的固定方式，可适配不同容量的锂聚合物电池，电池仓位置处于整机重心的正下方，能有效降低整机重心高度，提升飞行过程中的姿态稳定性，避免大角度机动时出现重心偏移导致的姿态失控问题。四个机臂末端的电机安装座设计了可调倾角的安装面，可根据实际作业的动力需求微调电机的安装角度，抵消飞行过程中的自旋扭力，提升悬停状态下的航向稳定性。螺旋桨采用快拆式桨座设计，无需工具即可完成桨叶的更换与安装，桨叶选用尼龙加纤材质，在保证桨叶刚性的同时具备一定的抗冲击韧性，低空作业碰到细小树枝等障碍物时不易发生断裂。整机的电气走线全部隐藏在机臂的镂空槽内，

　　通过中心底板的走线孔汇总到飞控接线端，避免外场作业时线材外露被桨叶打到，同时也能降低飞行过程中的风阻。机架底部预留了通用挂载接口，可根据作业需求更换航拍相机、抛投装置、小型气体检测模块等不同任务载荷，接口采用标准快插设计，更换载荷时无需重新焊接接线，仅需对接航空插头即可完成载荷的电气连接。设计过程中对整机的安装边界做了明确的尺寸约束，展开状态下的旋翼转动直径控制在合理范围内，可在楼道、林间等狭小空间内完成起降与飞行作业，折叠后的收纳尺寸可放入常规双肩背包，满足单人外场作业的携带需求。整机的重量分配经过反复调校，四个机臂的重量差控制在极小范围内，避免出现动力输出不对称导致的飞行偏航问题，电池仓的位置设计也预留了重心调节余量，可根据挂载载荷的重量微调电池的前后位置，保证不同挂载状态下整机重心始终处于旋翼升力的中心交汇点。
