小型四旋翼航拍巡检飞行器结构设计

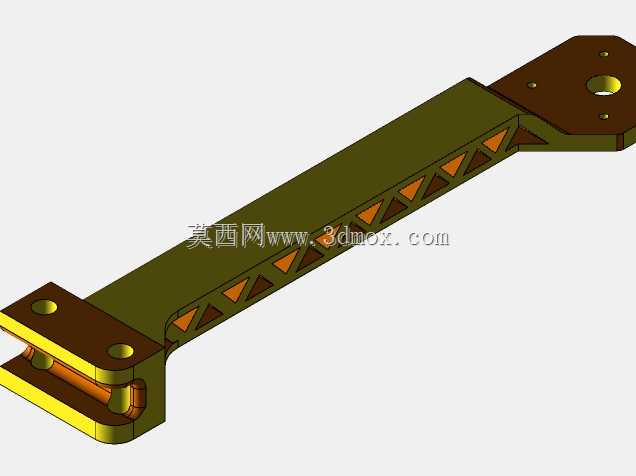

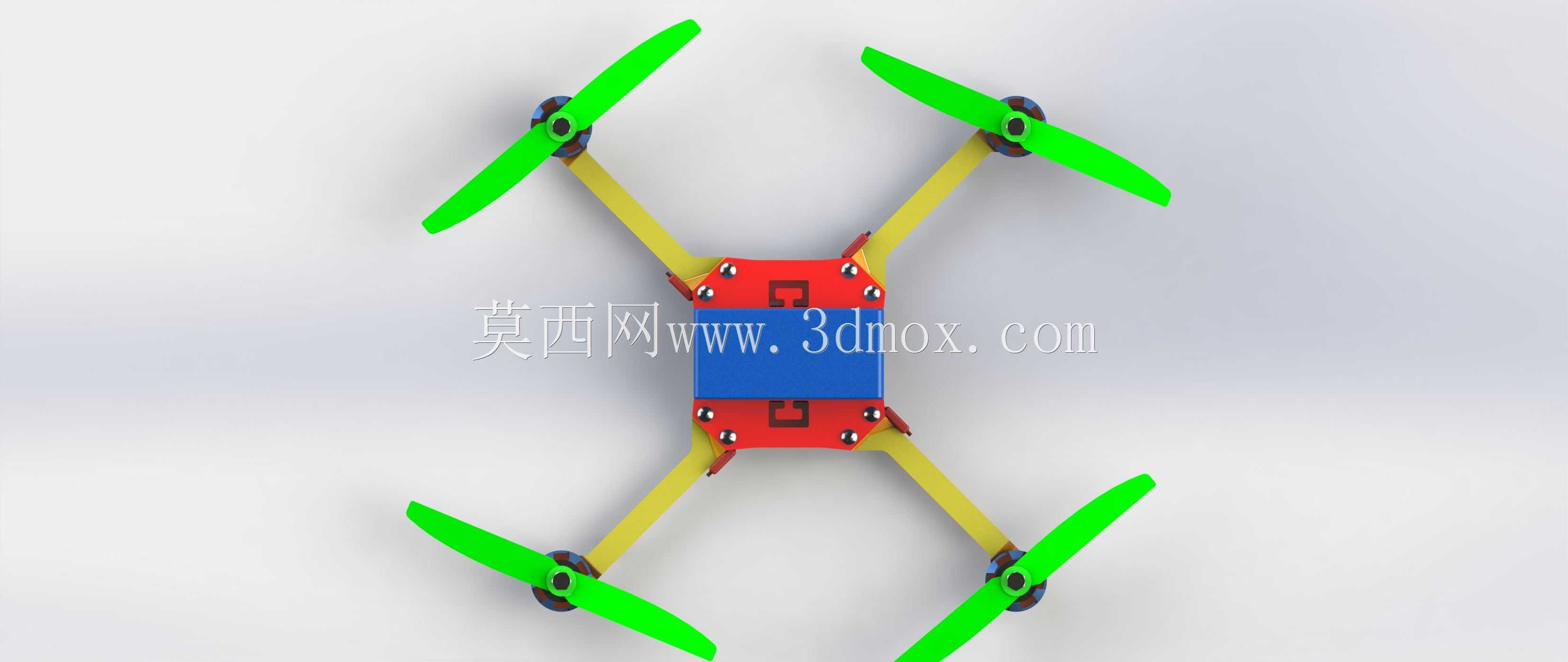

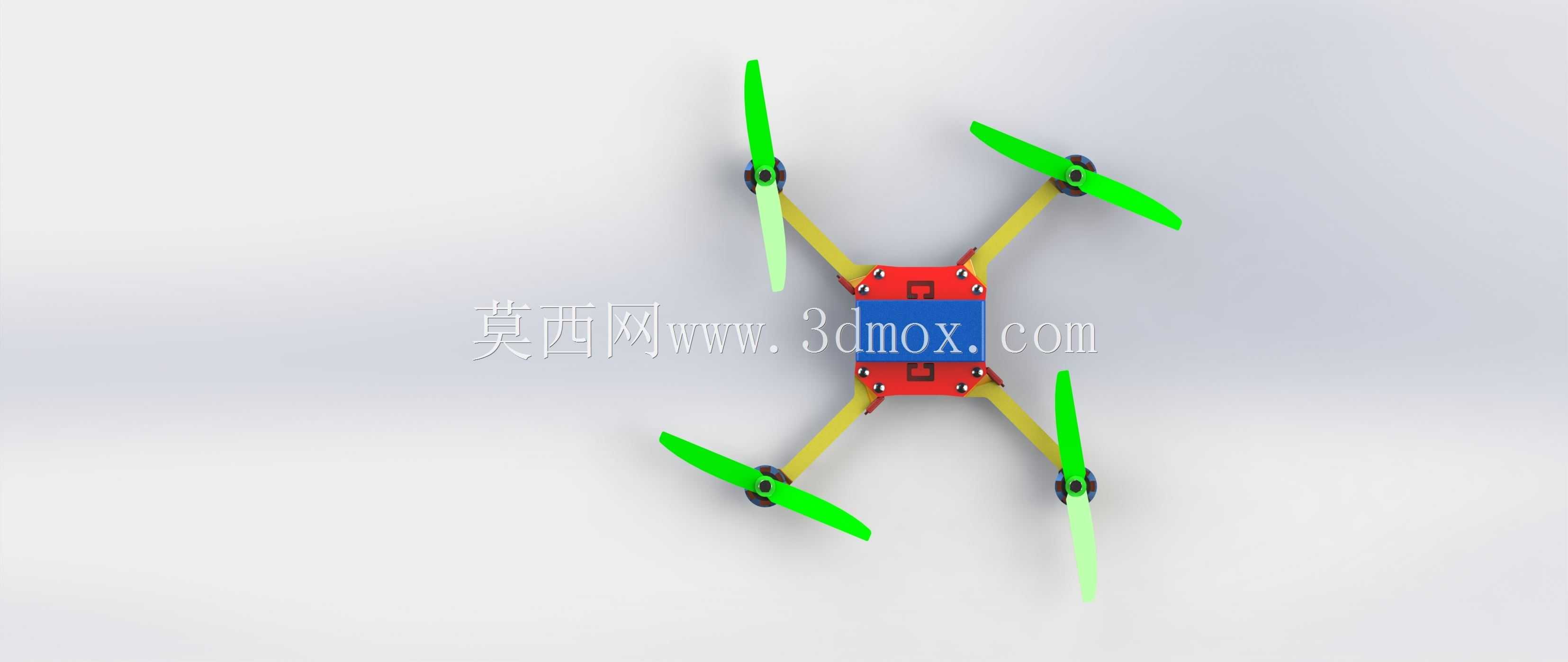

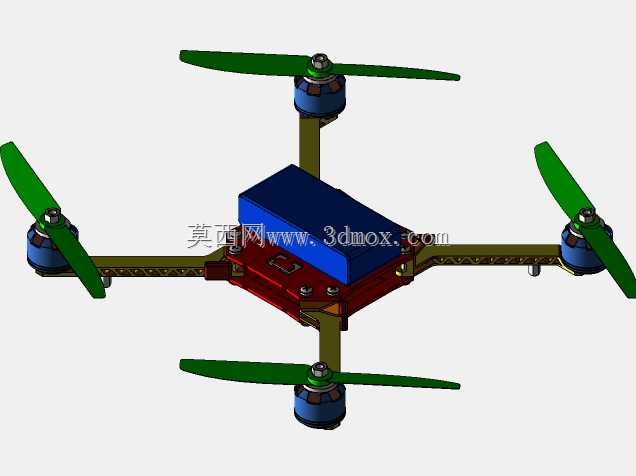

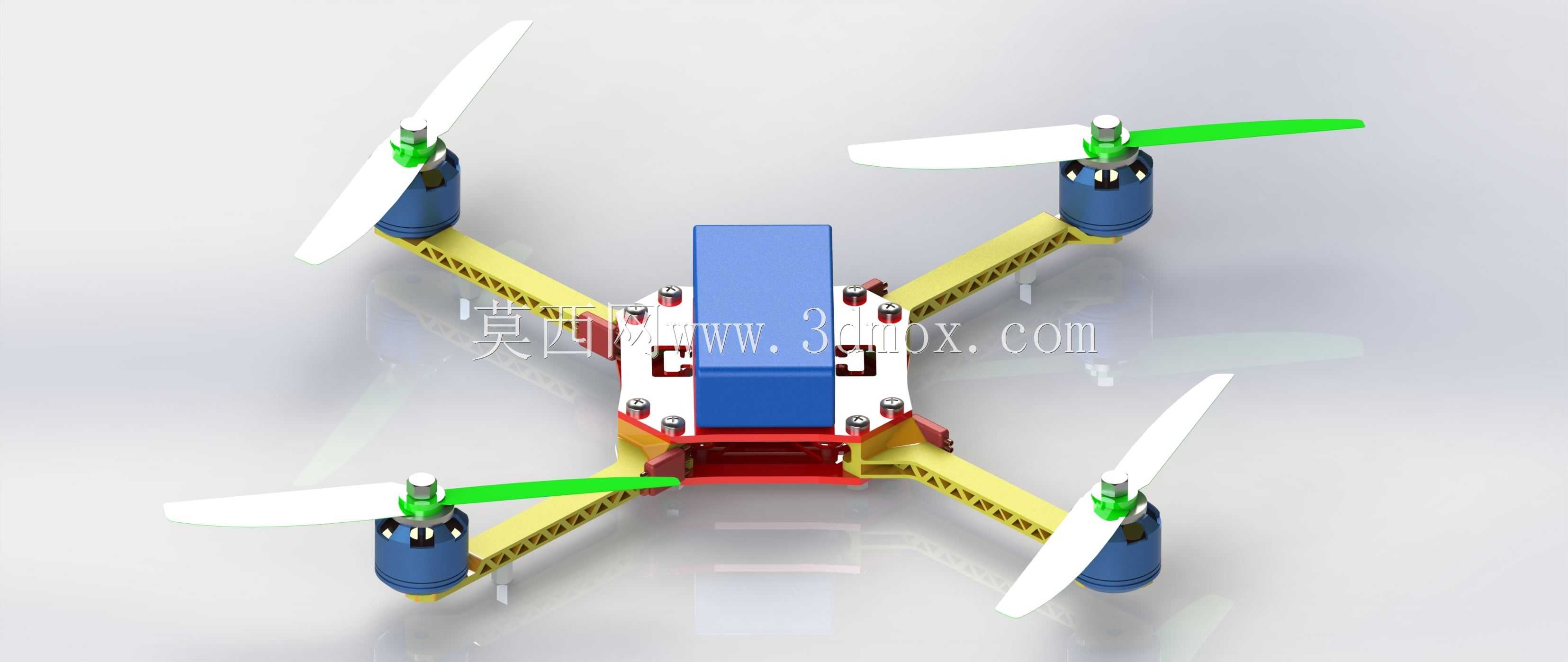

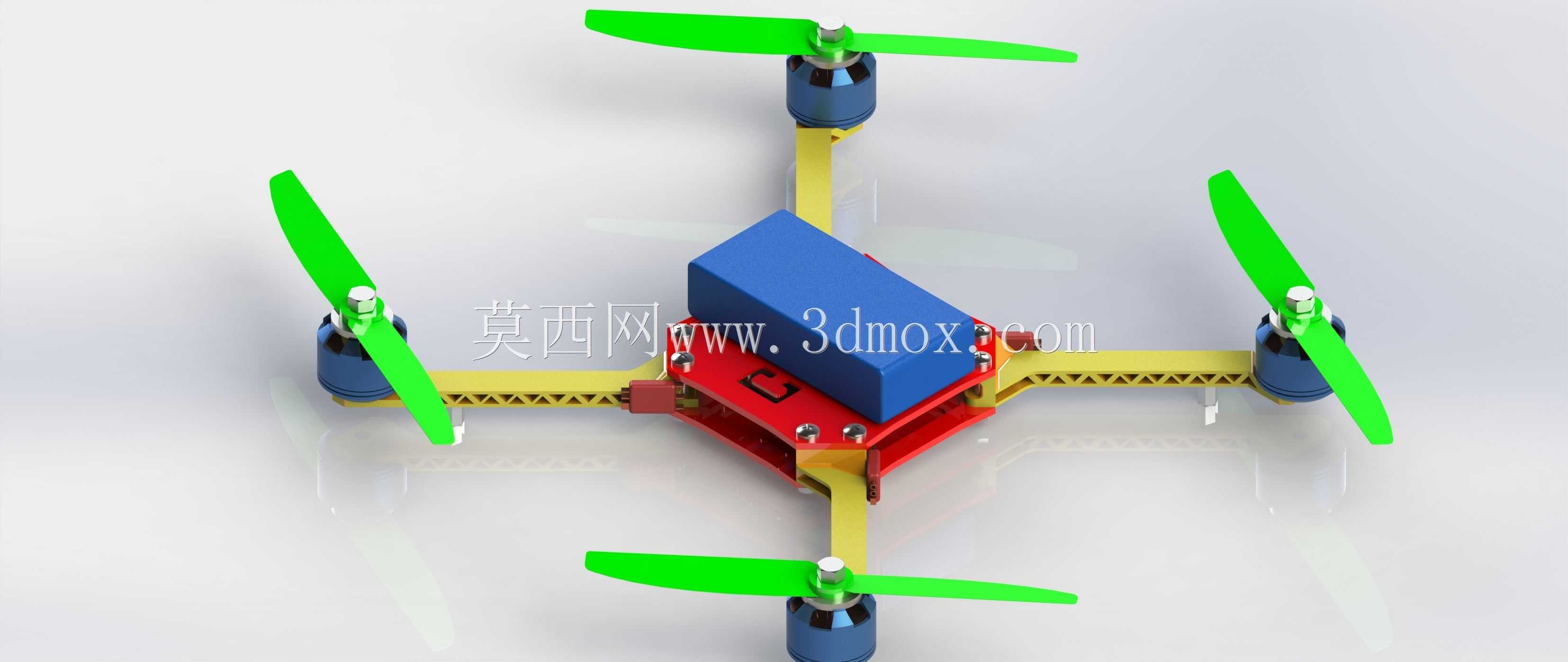

　　这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖园区安防巡检、小范围航拍摄影、农田作物长势抽样监测、狭小空间设备外观排查等作业场景，相比固定翼飞行器，它不需要专用起降场地，在平整硬质地面甚至硬质平面上即可完成垂直起降，作业灵活性更强。从结构布局来看，采用经典的X型机架排布，四个机臂以中心载荷舱为核心呈90度夹角均匀向外延伸，这种布局的优势在于飞行过程中四个旋翼的拉力分布更均衡，姿态调整时的力矩输出更线性，不会出现单方向力矩冗余或不足的问题，新手操控时的容错率也更高。机臂部分采用镂空桁架式结构设计，在保证结构抗弯强度的前提下尽可能削减自身重量，毕竟多旋翼飞行器的有效载荷与自身空重直接相关，

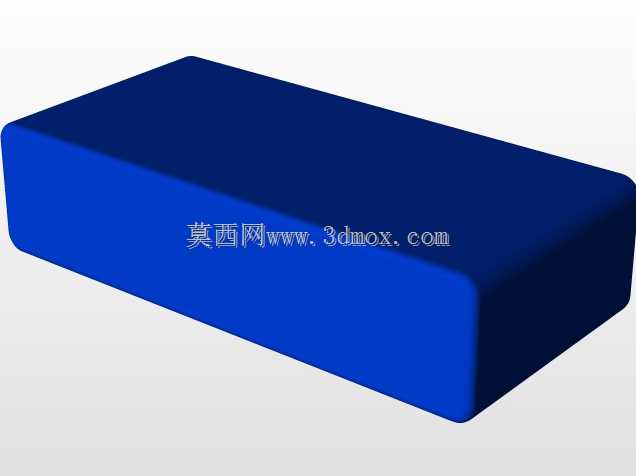

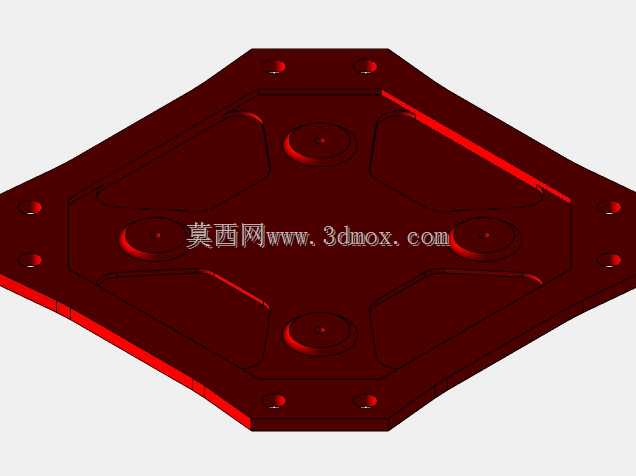

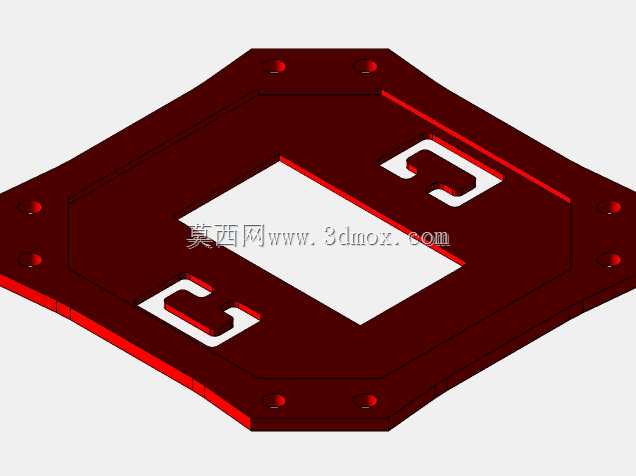

　　每减少1g的结构重量，就能对应提升1g的任务载荷能力或者延长同等电池容量下的续航时间；机臂与中心舱的连接位置采用快拆式卡扣配合定位销的结构，日常收纳时可以快速将机臂拆下，减小整体收纳体积，外出作业时不需要携带大型收纳箱，普通双肩包即可容纳整套设备。中心载荷舱采用分层式设计，最上层为飞控系统安装位，预留了标准的飞控安装孔位，可适配市面上主流的开源及商用飞控模块，安装时飞控的重心位置与整机重心完全重合，避免飞控安装偏移导致的姿态解算误差；中间层为电池舱，采用滑轨式电池固定结构，电池插入后可通过卡扣自动锁止，更换电池时只需要按压卡扣即可抽出电池，整个换电过程不超过10秒，适合外场连续作业时快速补能；最下层为任务载荷挂载位，

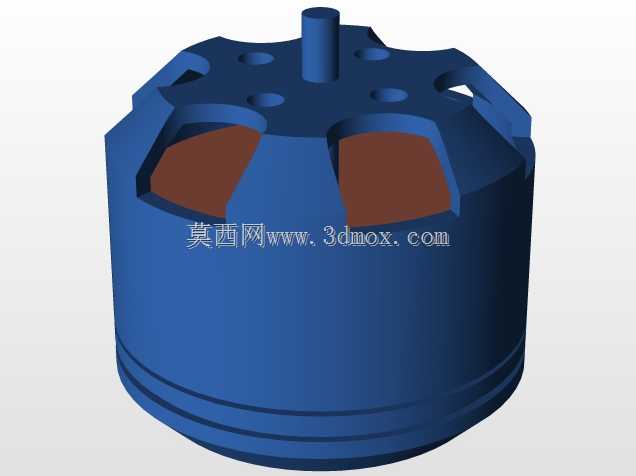

　　预留了通用的快装云台接口，可根据作业需求更换可见光相机、红外热成像仪、小型气体检测模块等不同任务设备，挂载接口处设计有减震胶圈，可过滤飞行过程中电机转动带来的高频振动，避免任务设备采集的画面或数据出现抖动模糊的问题。动力单元部分，每个机臂末端的电机安装座采用同轴定位设计，电机输出轴与机臂平面保持垂直，安装时不需要额外调整倾角，只要将电机固定在安装座上即可保证旋翼旋转平面与水平面平行，降低装配调试的难度；旋翼采用两叶快拆式设计，桨根位置有定位凸台，安装时对准电机轴上的凹槽按压即可锁定，不需要额外使用螺丝固定，日常更换受损桨叶时效率极高。从安装边界尺寸来看，机臂完全展开时整机对角电机轴距为280mm，属于小型多旋翼范畴，

　　单根机臂长度为120mm，机臂截面为10mm×10mm的方形镂空结构，中心载荷舱的尺寸为60mm×60mm×45mm，可容纳最大尺寸为55mm×55mm×40mm的电池模块，底部挂载点距离地面高度为35mm，可容纳最大高度为30mm的任务载荷，不会出现起降时载荷刮擦地面的问题。结构设计过程中，所有受力连接位置都做了应力分散处理，比如机臂与中心舱的连接位置增加了三角形加强筋，避免飞行过程中机臂受拉力作用出现断裂；电机安装座与机臂的连接位置做了加厚处理，抵消电机转动时产生的反扭力对连接位置的疲劳损伤。整机的重心设计严格控制在中心载荷舱的几何中心位置，装配时只需要将电池、飞控、载荷都安装到对应预设位置，不需要额外调整配重即可保证整机重心居中，大幅降低外场调试的工作量。另外，机架底部设计有四个柱状起落架，起落架底部带有橡胶减震垫，起降时可以缓冲地面带来的冲击力，避免硬着陆时的冲击力传递到中心舱内的电子元件，造成元件虚接或损坏；起落架的高度经过反复测算，既保证了足够的离地间隙，又不会因为高度过高导致整机重心上移影响飞行稳定性。在实际作业过程中，这种结构的四旋翼飞行器抗风能力可达4级，能够满足大部分日常近距低空作业的需求，结构件全部采用模块化设计，任意部件出现损坏都可以单独更换，不需要更换整个机架，后期维护成本极低。
