小型轮式滑移装载机整机结构设计

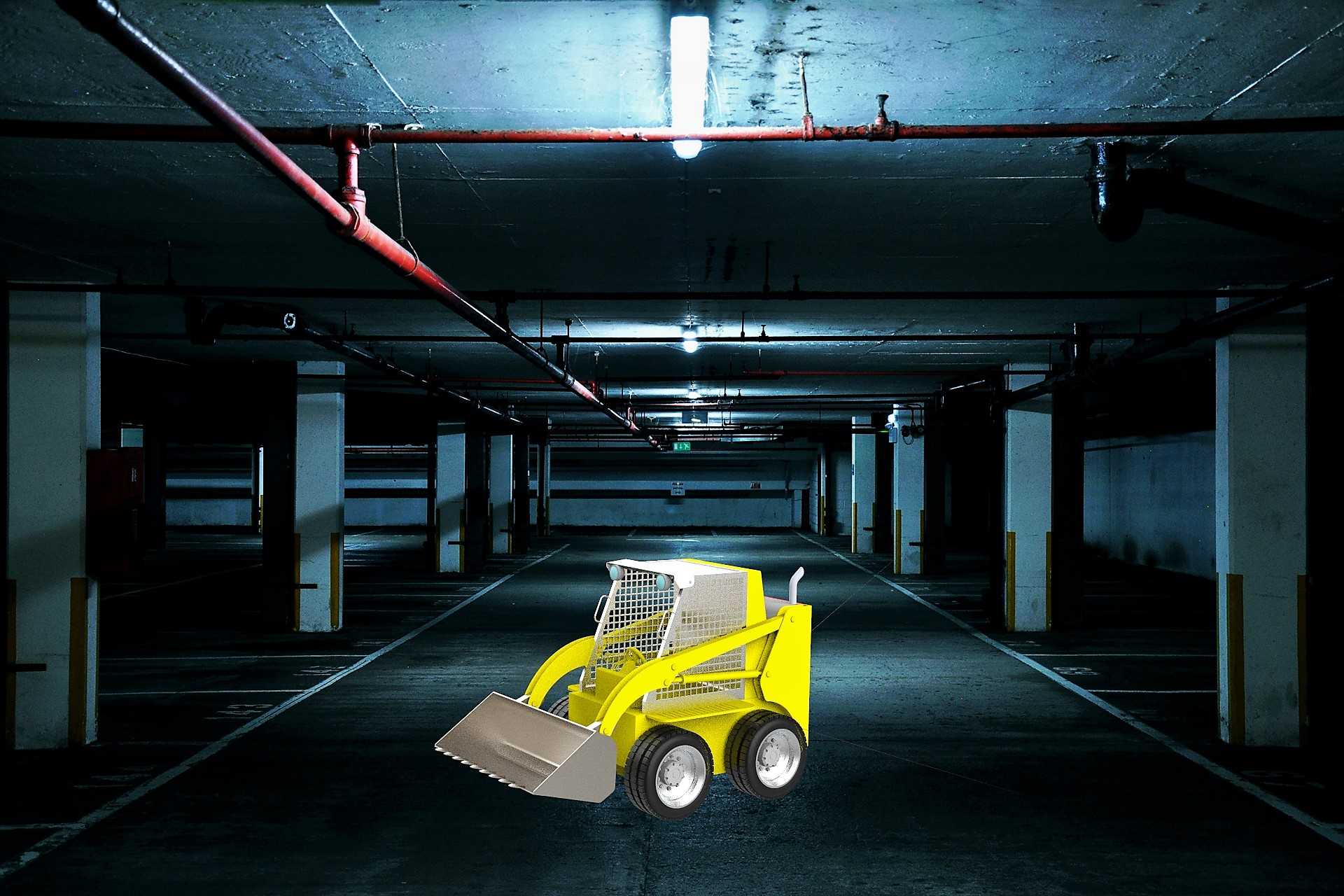

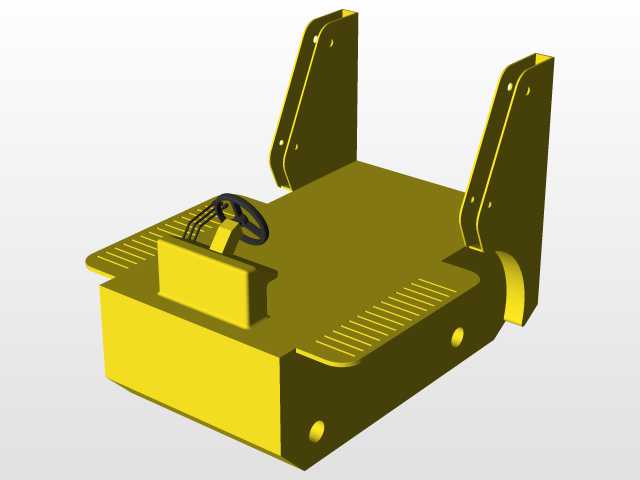

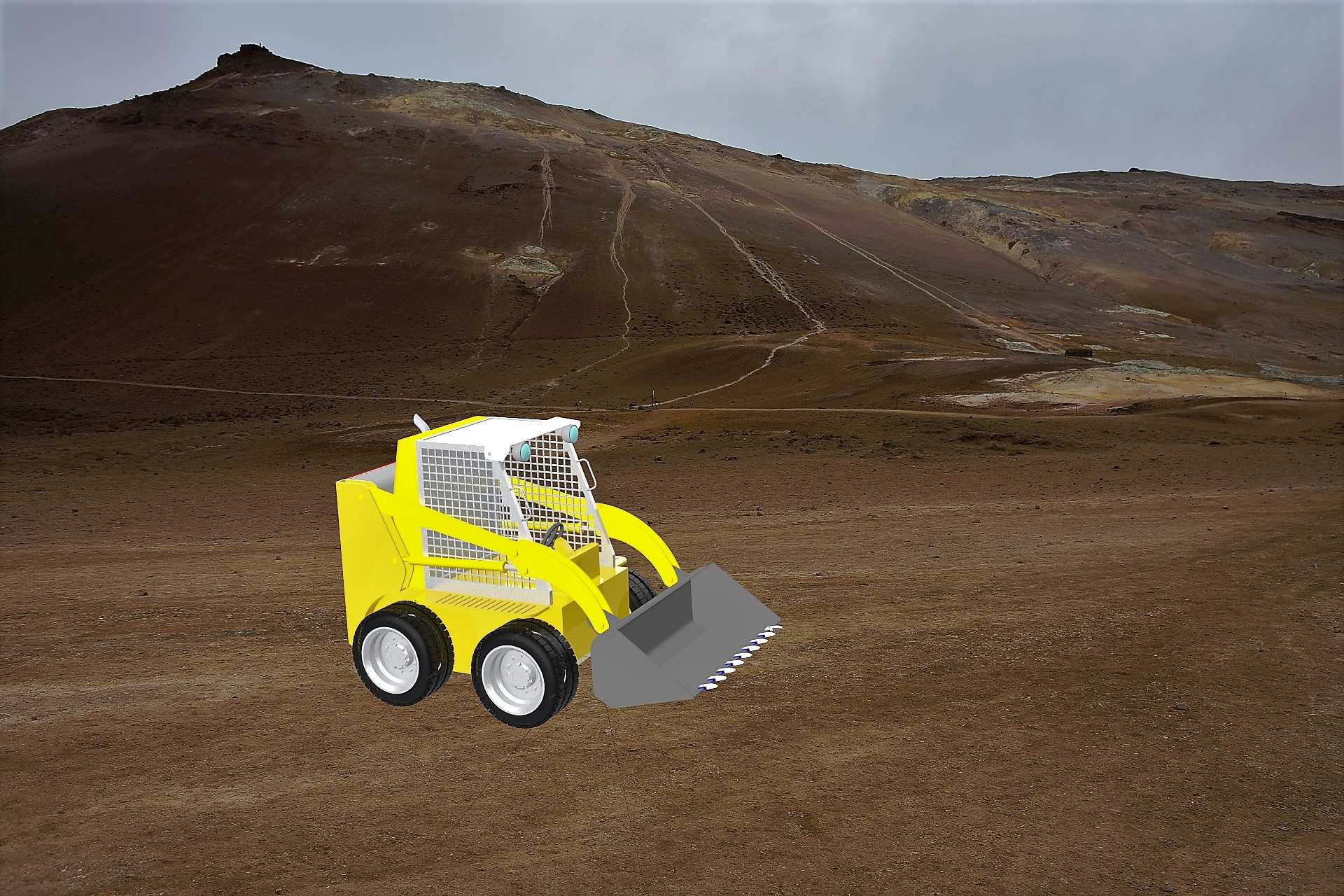

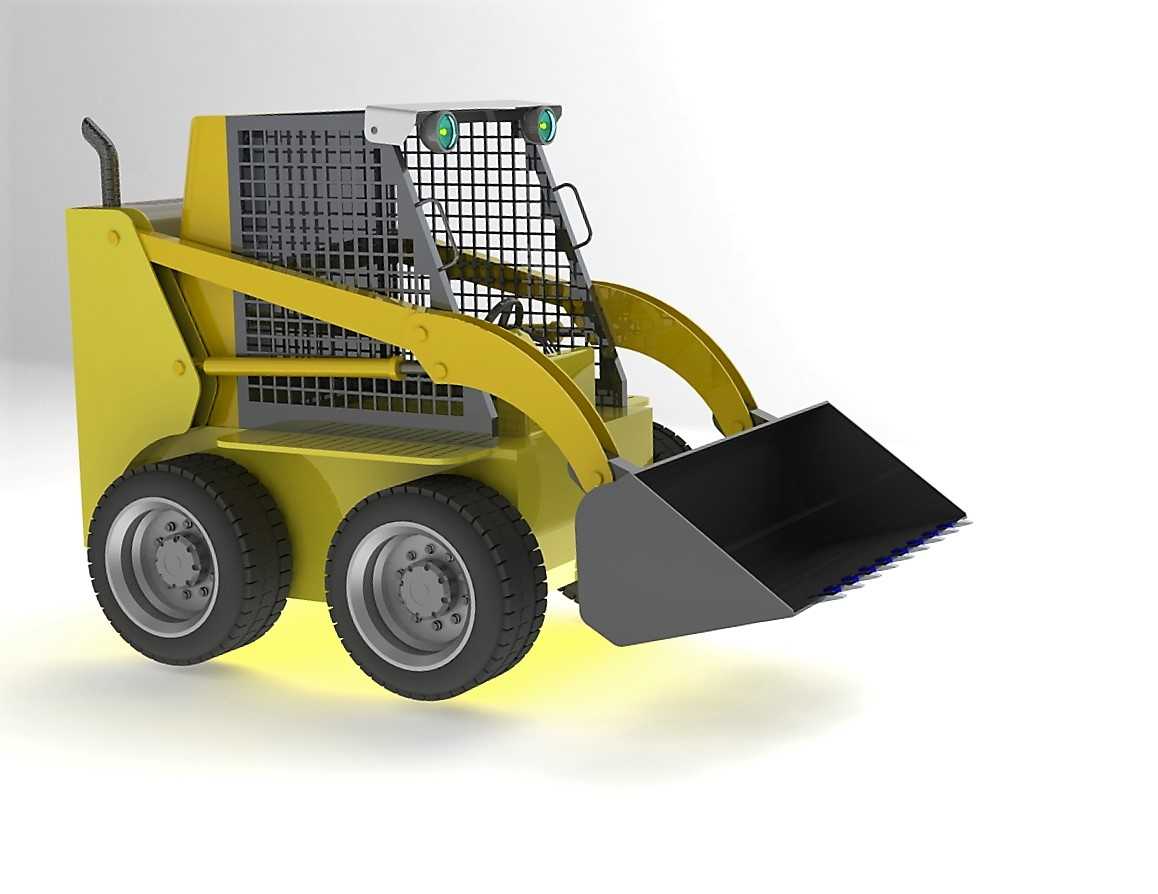

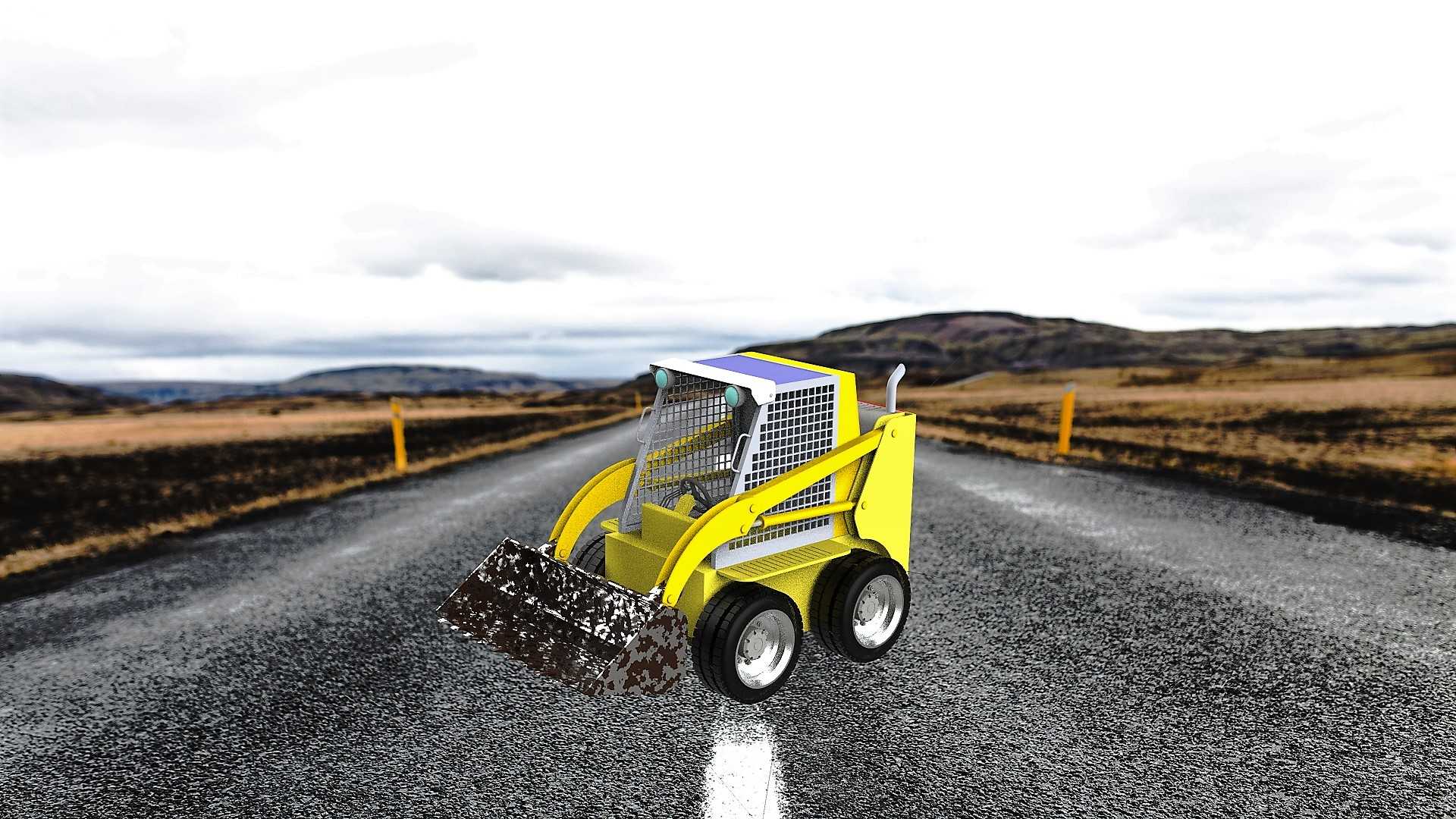

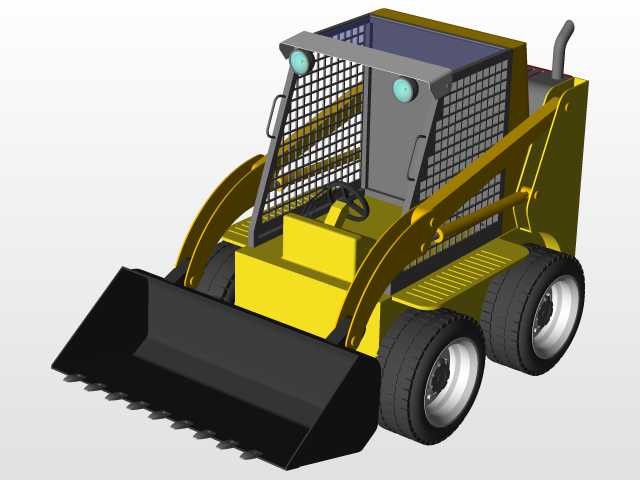

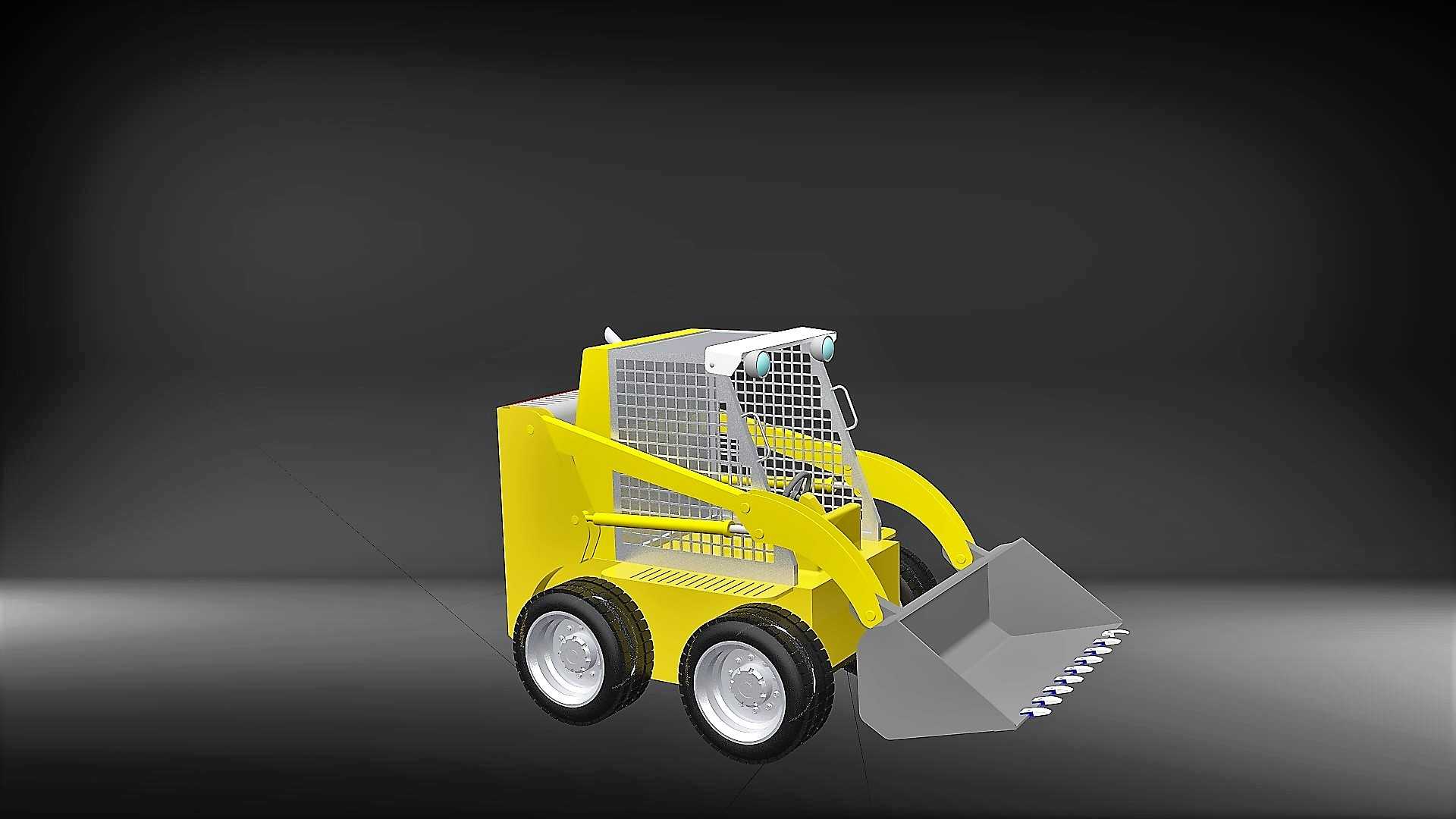

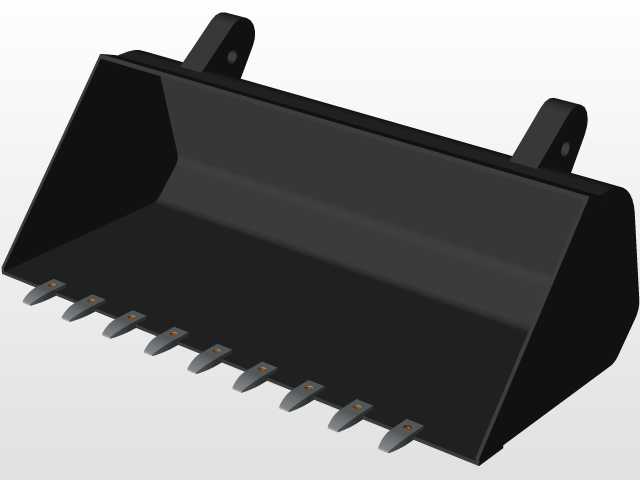

　　这款小型轮式滑移装载机的三维结构设计，核心围绕狭小空间内的灵活作业需求展开，区别于大中型装载设备的大转场作业定位，其整机布局充分考虑了地下车库、厂区车间、巷道施工等受限场景的通过性要求。从结构布局来看，整机采用短轴距轮式底盘设计，左右轮组可实现独立差速驱动，依靠两侧车轮的转速差完成原地转向，转向半径控制在极小范围内，能够在宽度不足三米的通道内完成调头、对位操作，适配地下管网施工、仓储物料转运、厂区零散废料清理等常规装载机无法进入的作业场景。工作装置前置布置，铲斗通过连杆机构与动臂连接，动臂铰接点位于底盘两侧上部，举升过程中铲斗可保持近似平动的轨迹，避免物料洒落，铲斗刃口做了加厚耐磨处理，可适配砂石、散料、

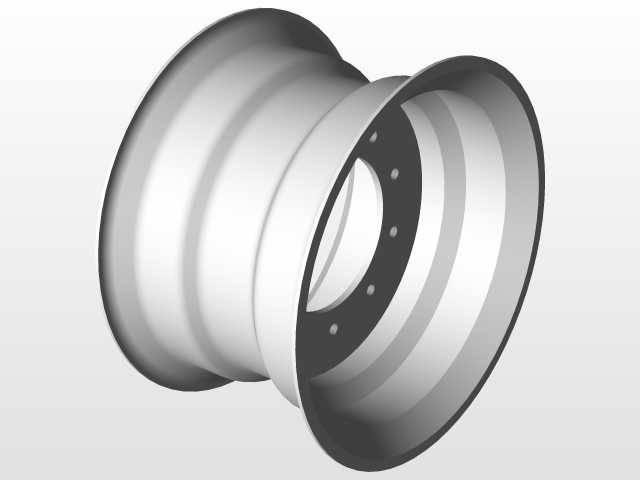

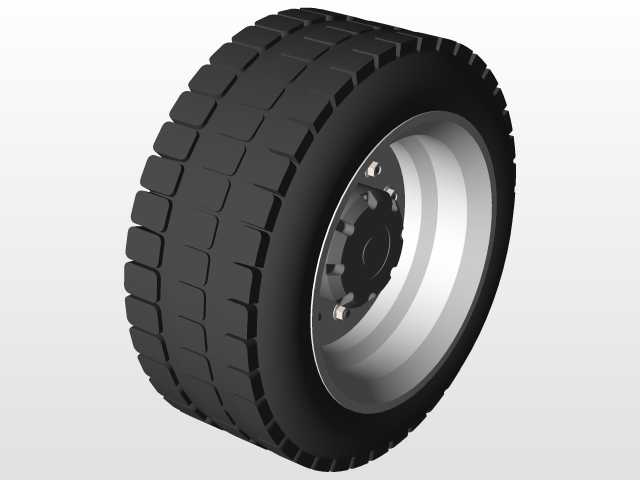

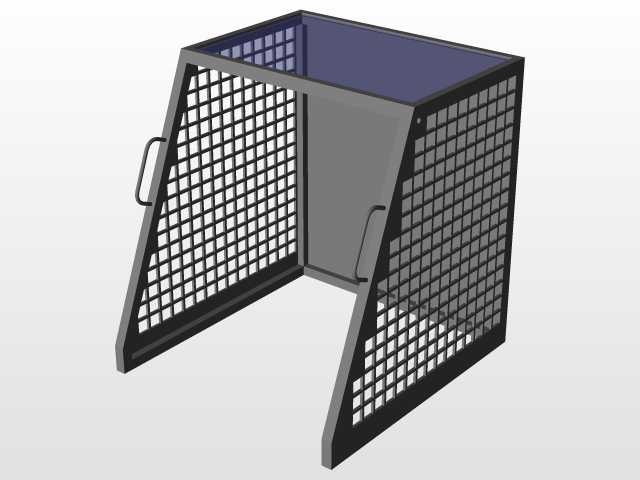

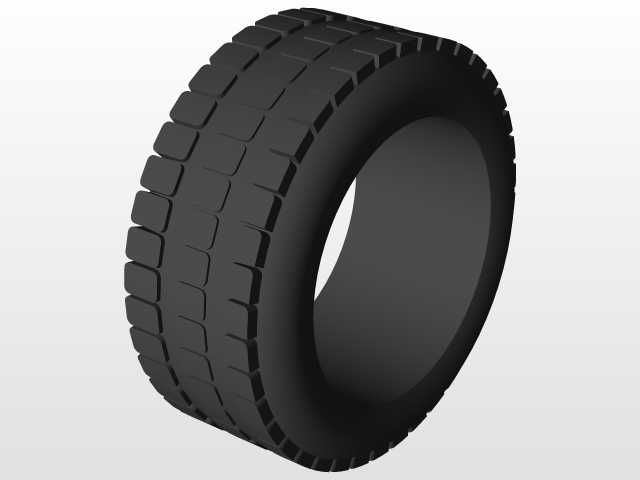

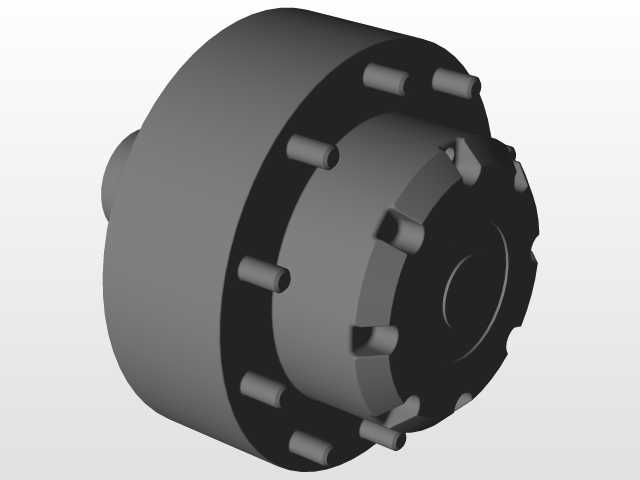

　　建筑垃圾等多种物料的铲装作业，额定铲装载荷匹配小型作业场景的单次转运量，不会出现动力冗余造成的能耗浪费。驾驶室采用半开放防护结构，顶部设置防落物防护网，操作杆件集中布置在驾驶员两侧，无需复杂的多档位操作，单手柄即可完成行走转向与工作装置的复合动作，降低狭小空间内的操作误触概率。动力舱布置在整机后部，与前部工作装置形成重量配平，满载举升时整机重心始终落在四轮支撑边界内，避免前倾失稳，同时后部舱体采用快拆式覆盖件设计，日常维护时可快速打开舱门完成滤芯更换、管路检查等操作。行走系统采用宽基低压轮胎，接地比压小，在硬化路面、铺装地坪作业时不会损伤地面，同时轮胎与轮边减速机构直接连接，省去了长传动轴结构，进一步压缩了整机纵向尺寸。

　　液压管路沿动臂内侧排布，避开铲装作业时的物料冲击区域，管路接头采用标准密封结构，便于后期更换易损管件，整机的安装边界充分考虑了集装箱转运、货梯搭载的尺寸要求，可直接通过标准货梯进入高层建筑地下楼层作业，也可由小型货运车辆完成跨区域转场，无需额外的大件运输资质。在细节设计上，铲斗侧刃与底盘侧架预留了足够的安全间隙，转向过程中轮胎与车架不会发生干涉，动臂下降到最低位置时铲斗底面与地面保持平行，可直接贴地完成清扫式铲装，无需额外调整铲斗角度，后部配重块与动力舱壳体一体化设计，既减少了额外焊接结构，也能在碰撞时对内部动力元件起到防护作用。
