化工精馏塔及配套管廊工艺装置结构

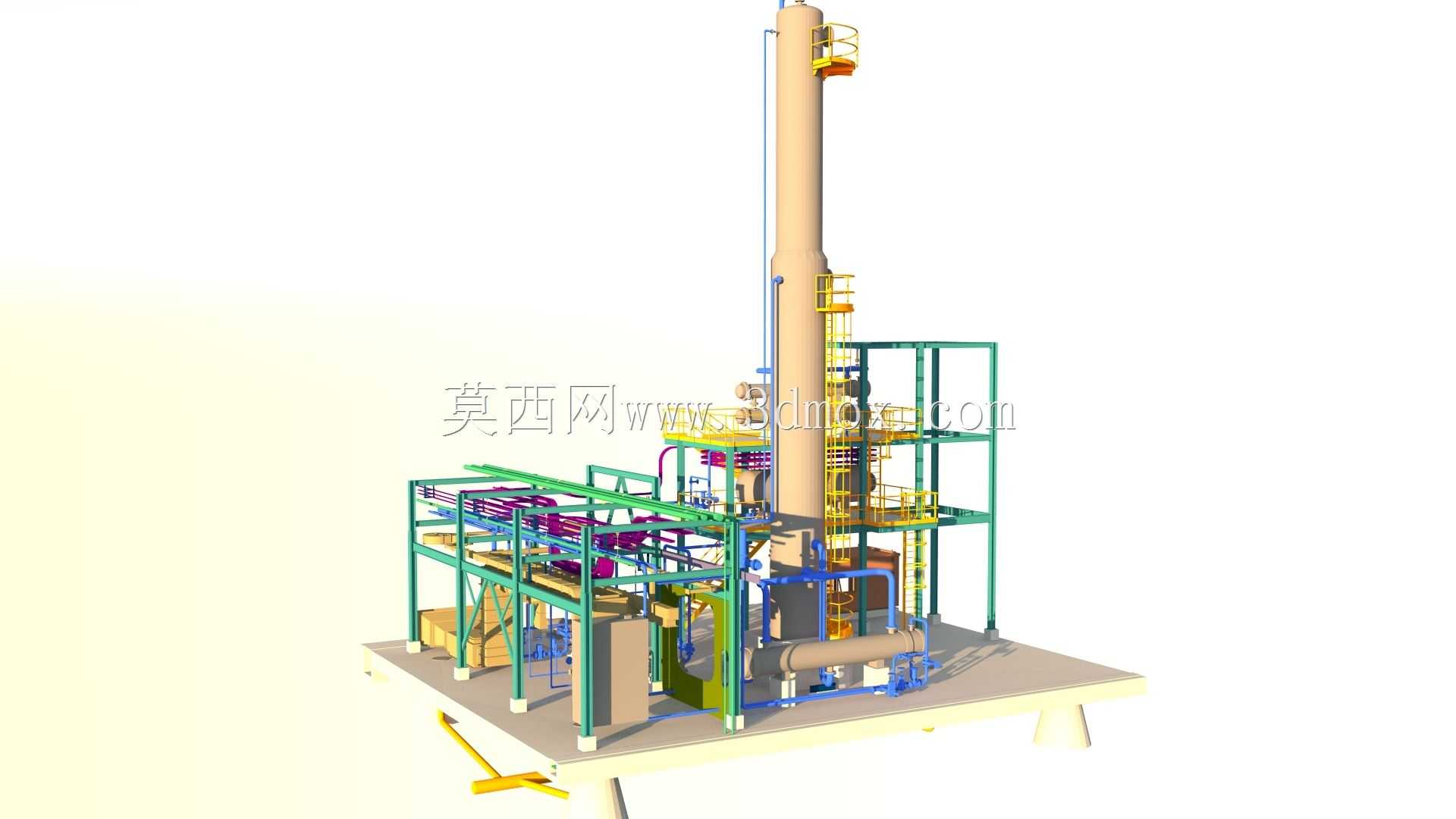

　　这套三维结构完整还原了化工生产场景中精馏单元的现场布置状态，核心高耸塔器为精馏分离作业的核心载体，承担混合物料组分切割分离的核心功能，塔体沿高度方向分层设置操作检修平台，配套直爬梯与护笼结构，满足日常巡检、填料更换、仪表校准的作业空间需求，塔器底部通过裙座结构与混凝土基础锚固，裙座位置预留地脚螺栓安装孔位，匹配常规化工装置的基础施工公差要求。塔器周边配套多层钢结构管廊架，管廊立柱采用H型钢截面设计，横梁按管道荷载等级分层排布，不同色标的工艺管道沿管廊分层敷设，分别对应进料、出料、回流、公用工程介质的输送路径，管道转弯、变径位置按工程规范设置支吊架，避免管道运行过程中因热胀冷缩、介质脉动产生的应力集中问题。

　　装置区域内配套设置卧式换热器、机泵等附属设备，换热器通过鞍式支座固定于设备基础上，进出口管道与塔器对应管口通过法兰连接，管道上预留阀门、仪表的安装接口，匹配实际生产中的流量调节、温度压力监测需求。设计过程中优先考虑装置的操作检修空间，塔器与管廊之间预留不小于1.2米的通行通道，平台临边位置设置标准化防护栏杆，爬梯踏步间距控制在300毫米以内，符合化工装置安全设计规范。设备布置阶段充分考虑管口方位的匹配性，塔器的进料口、回流口、采出口方位与周边管廊、设备的接口位置一一对应，减少管道的不必要弯折，降低管路阻力损失。钢结构平台的铺板采用花纹钢板设计，表面做防滑处理，平台荷载按均布活荷载4kN/㎡取值，满足检修时工具、

　　临时物料堆放的承重要求。整套装置的安装边界充分考虑厂区消防通道要求，装置最外侧突出构件与周边设施预留足够的安全间距，塔器顶部设置放空管与检修吊点，满足设备安装阶段的吊装作业需求，管道布置时充分考虑坡度要求，对于需要排净的管路设置排净口，避免管路积液影响生产运行。从建模细节来看，所有钢结构节点的连接方式均按实际工程做法还原，梁柱连接采用焊接加劲板的形式，管道支吊架的形式根据管道直径、介质特性分别选用固定支架、滑动支架、导向支架，不同介质的管道按行业规范做色标区分，方便后期运维阶段的介质识别。塔体上的人孔位置按每隔一定间距设置，满足塔内件检修时的人员进出需求，人孔盖采用快开式结构设计，减少检修时的拆装工作量。机泵区域设置独立的操作平台，泵体进出口设置软连接结构，降低设备运行振动对管路的影响，泵基础周边设置排污沟槽，收集机泵检修时排出的残液，满足生产现场的环保要求。
