无轨重载运输承载滑台结构设计

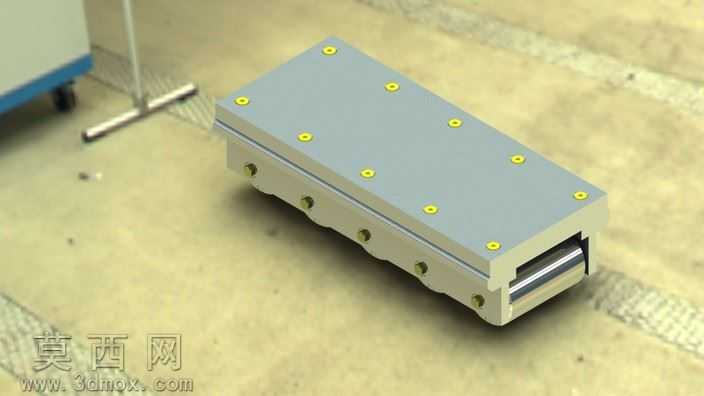

本模型为无轨重载运输承载装置，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配公差、配合间隙进行了严谨的参数设定，确保整体结构的装配合理性与运动可行性。模型主体采用上下分层的模块化结构设计，上层为平整承载安装板，板面均匀布置多组内六角紧固安装孔位，可适配不同规格的待运输载具或工件的固定需求，安装孔位的排布经过力学载荷模拟优化，能够均匀分散重载工况下的板面受力，避免局部应力集中导致的结构变形。中层为承载主体框架，框架侧面设置多组横向安装孔，可用于外接限位组件、驱动连接件或辅助导向部件，框架底部集成辊式滚动承载结构，将滑动摩擦转换为滚动摩擦，大幅降低无轨移动过程中的运行阻力，即使承载大重量物料也可实现平稳推移。材质渲染方面，上层承载板采用磨砂金属钢材质感，还原实际加工后的金属哑光表面效果，侧面紧固孔位做了金属包边渲染处理，凸显加工精度；主体框架采用浅灰色硬质合金材质，表面做了细微的粗糙纹理处理，模拟工业铸件的真实质感；底部辊轴部分采用亮面金属材质，与主体框架形成材质质感区分，清晰展现滚动部件的结构位置。设计思路围绕无轨场景下的重载短途运输需求展开，摒弃了传统轨道运输的路径限制，可在平整硬质地面完成重型工件、工装夹具的工位间转运，整体结构紧凑，承载能力强，无需复杂的外接驱动即可实现人工辅助移位，同时模块化的结构设计也便于后期的部件维护与更换，各连接部位均采用标准紧固件连接，拆装便捷，可根据实际使用需求拓展加装驱动模块、制动模块，适配不同的工业现场运输场景。建模过程中对所有活动部件均做了运动干涉检查，确保辊轴转动、部件装配过程中无结构冲突，整体模型的细节还原度高，各倒角、安装孔、接缝等细节均按照实际工业加工标准进行建模还原，可直接用于生产参考、结构演示或方案汇报使用。
