20吨蒸汽加热立式热水储罐设计

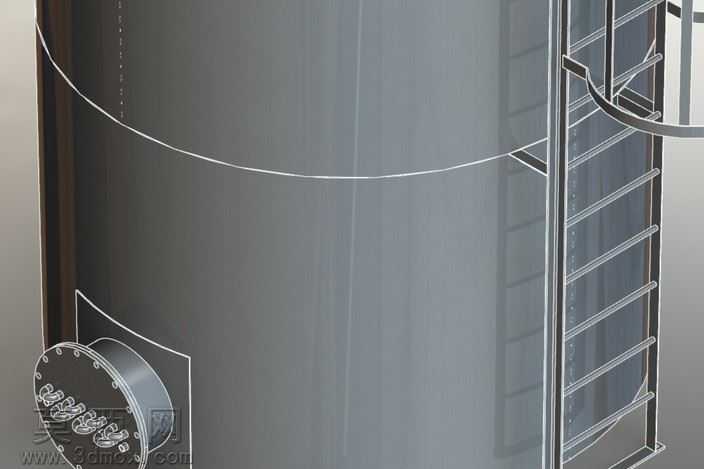

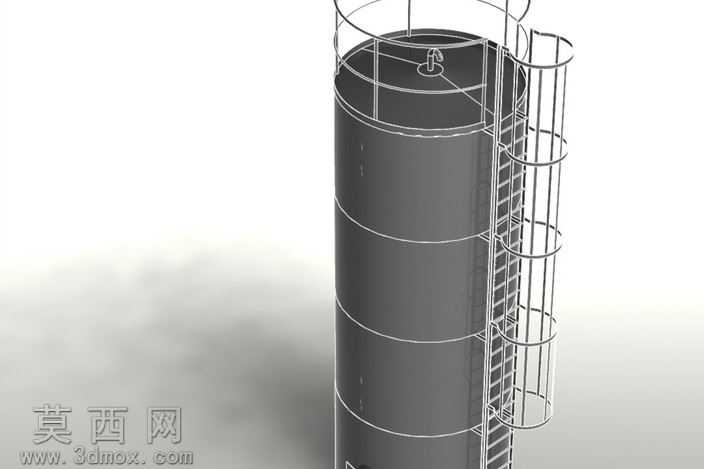

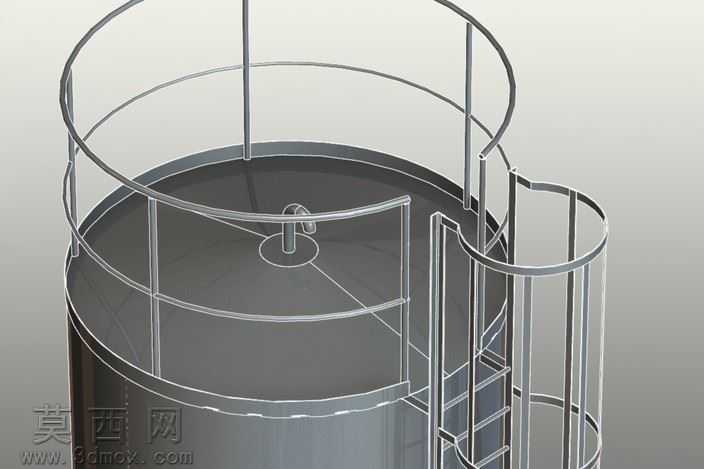

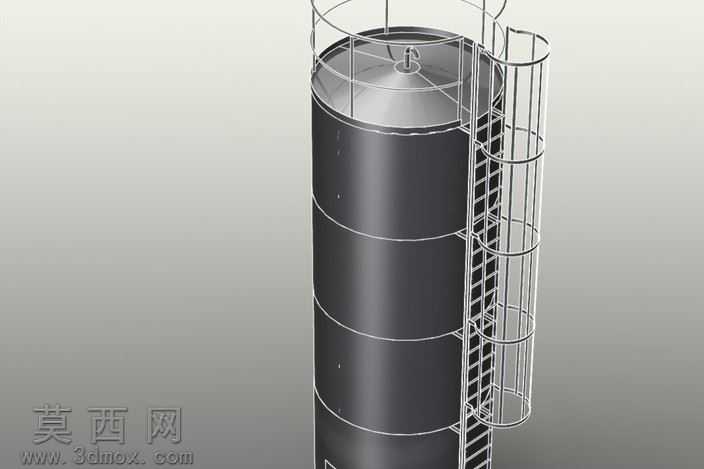

本模型为20吨容量的蒸汽加热式立式热水储罐，整体采用立式圆柱形筒体结构设计，建模过程中严格遵循常压储热容器的设计规范，先通过草图绘制确定筒体的内径、总高度参数，再通过旋转凸台命令生成主体筒体结构，筒体分段处的环向加强筋采用圆周阵列命令生成，既保证了大容积筒体的结构强度，也还原了实际生产中储罐分段卷制焊接的工艺特征。模型顶部采用标准椭圆形封头结构，封头上预留了检修人孔、排气口、温度检测口等标准接口，接口位置按照操作检修的便利性进行排布，人孔处设置了快开式人孔盖结构，还原了实际设备的检修操作需求。储罐侧面外置一体化直爬梯与顶部环形安全护栏，爬梯采用圆钢弯折成型后与筒体侧壁的预埋连接板做绑定约束，护栏采用环形阵列的竖向栏杆搭配上下两道环形扶手，所有栏杆的连接节点都做了圆角过渡处理，避免尖锐棱角带来的安全隐患，爬梯与筒体之间预留了足够的操作空间，满足人员上下攀爬的安全距离要求。材质设置上，筒体主体采用碳素钢材质，表面做哑光深灰色防腐涂层处理，爬梯与护栏采用镀锌金属材质，表面带有轻微的金属反光质感，渲染过程中添加了柔和的环境光，清晰呈现出筒体表面环向焊缝的凹凸质感与金属材质的肌理，整体视觉效果贴近实际工业设备的真实外观。结构设计上，储罐底部采用平底支撑结构，底部预留了排污口、热水出水口、蒸汽进口等工艺接口，蒸汽加热盘管内置在筒体下部区域，通过蒸汽与罐内冷水的换热实现热水制备，盘管的排布密度经过合理计算，保证罐内水温均匀无加热死角，筒体外部预设了保温层安装的预留空间，可适配不同厚度的岩棉或聚氨酯保温材料，满足不同工况下的保温需求。整个模型的所有零部件都做了参数化关联设计，修改筒体直径、高度参数即可快速调整储罐的容积，适配不同吨位的储水需求，各部件之间的装配关系清晰，无干涉错面问题，可直接用于储热系统的方案展示、结构校核以及生产加工参考。
