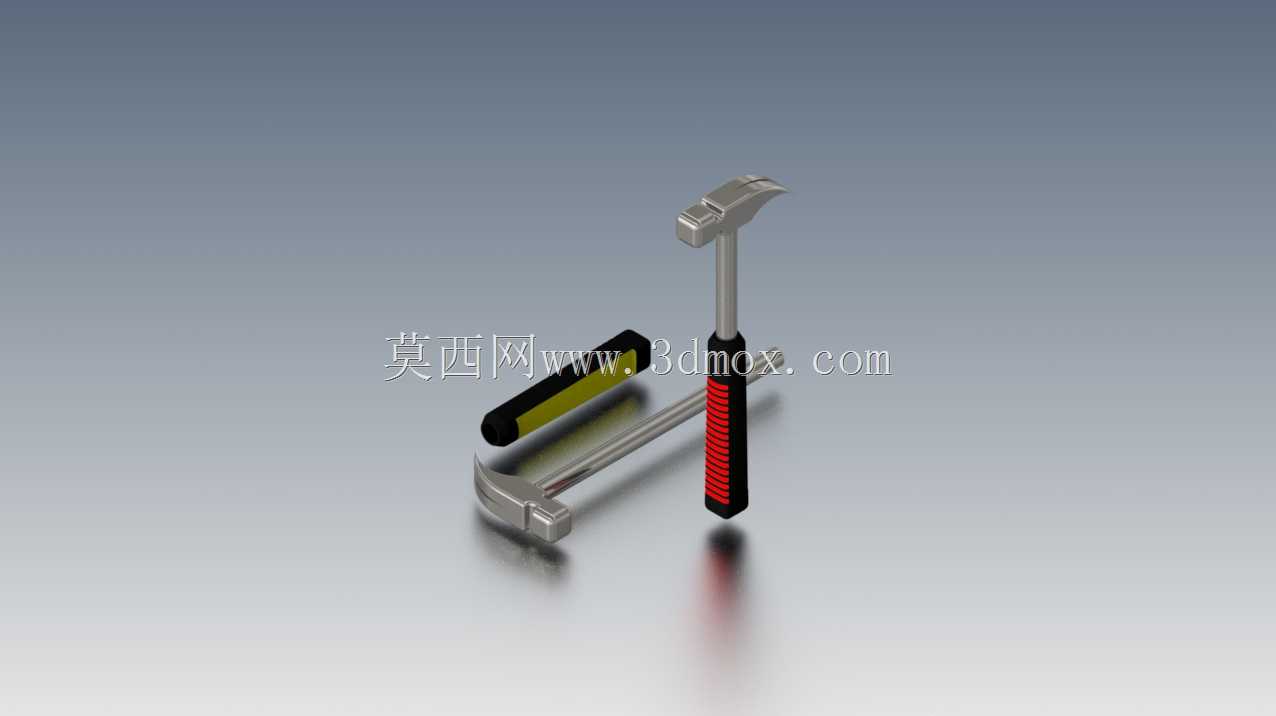

工业级羊角锤与钳工锤结构三维设计

　　日常机械装配、设备检修、五金加工场景里，手锤是最基础也最考验人机工程设计的手动工具，不同工况下对锤体重量、握把防滑性、锤头工作面硬度的要求差异极大，本次完成的两款手锤结构设计，分别覆盖日常拔钉敲击、精密零件轻敲校正两类核心使用场景。从实际使用边界来看，羊角锤的锤头采用高碳钢锻压成型结构，锤头总重量控制在500g区间，整体长度适配成年男性单手握持发力范围，锤头一端为平面敲击工作面，边缘做3mm圆角过渡，避免敲击时崩边损伤工件表面，另一端的羊角拔钉结构开口尺寸适配常规2-6寸圆钉、钢钉的拔取作业，开口根部做加厚处理，承受拔钉时的杠杆力矩不会出现开裂变形。握把部分采用玻纤增强尼龙包覆结构，握持区域做等距环形防滑槽，槽深1.2mm，

　　即使沾附少量油污、切削液也能保证握持稳定性，握把与锤头的连接采用嵌入式过盈配合加横向销钉固定，可承受1000次以上满负荷敲击不出现松动脱落。另一款钳工锤整体重量控制在300g，锤头两端分别为平面敲击端和圆头敲击端，圆头端用于钣金校正、零件装配时的点位敲击，锤头表面做发黑防锈处理，握把长度比羊角锤短40mm，适合狭小空间内的单手操作，比如机床内部零件装配、模具拆装时的轻敲作业。设计过程中优先考虑了实际使用的受力分布，通过对锤头重心的调整，让敲击时的冲击力集中在锤头工作面中心，减少握持端的反震力，避免长时间使用造成的手部疲劳。两款锤的外形尺寸都适配常规工具柜、工具腰包的存放空间，锤头最大直径不超过35mm，握把最粗处直径32mm，

　　不会出现常规工具存放位无法放置的问题。针对不同使用场景的磨损特性，锤头敲击工作面做了局部淬火处理，硬度达到HRC48-55，既保证工作面的耐磨度，又避免整体硬度过高导致的锤头碎裂风险，握把尾部做了挂绳孔设计，高空作业时可以系挂安全绳，防止工具坠落造成安全事故。在结构建模阶段，对锤头与握把的配合面做了公差匹配设计，过盈量控制在0.1-0.15mm，装配时通过压力机压装后再穿入固定销，完全规避传统木柄锤容易出现的锤头脱落、握把断裂问题。
