同轴射频信号衰减器结构三维建模

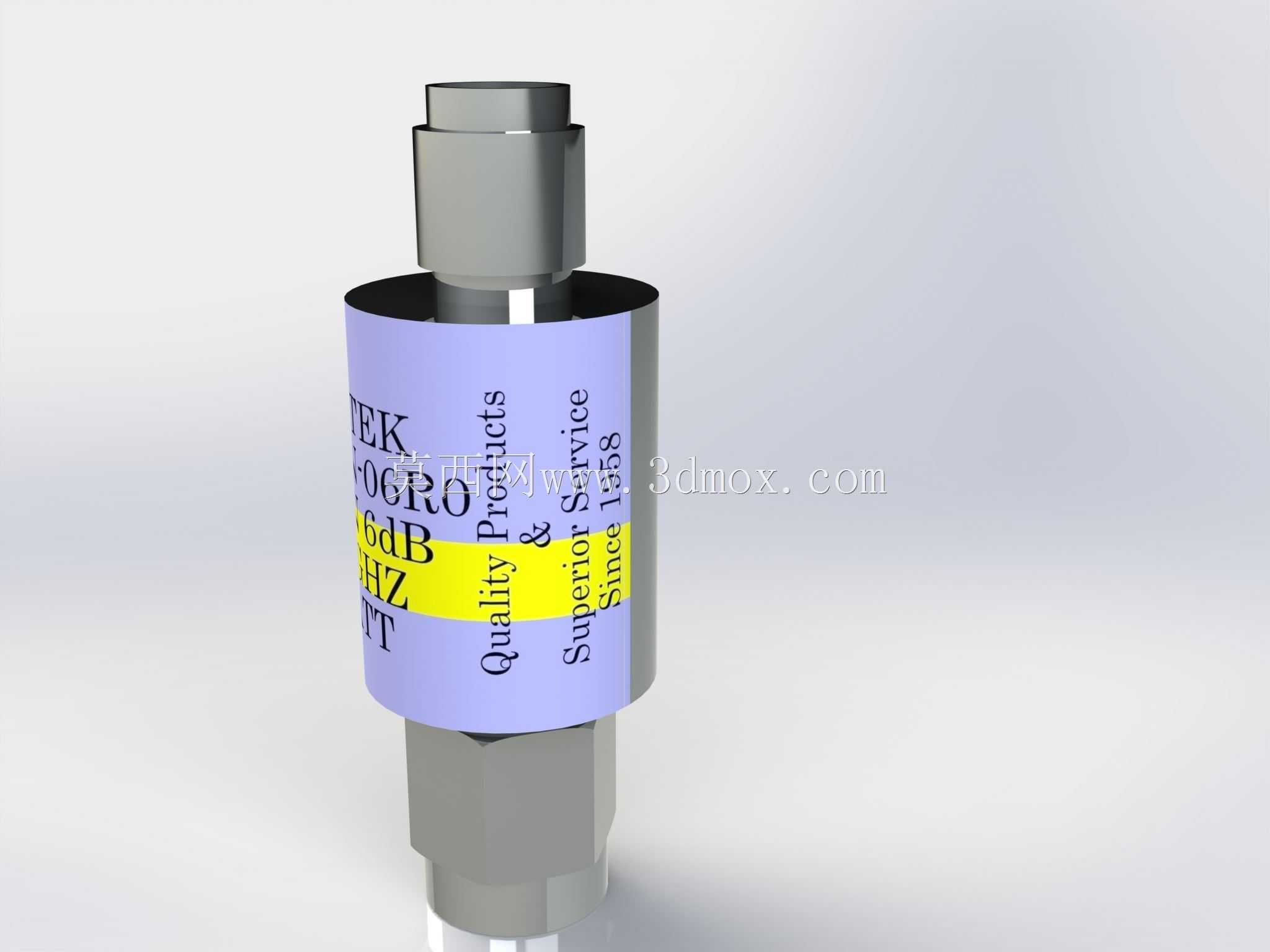

　　这款同轴结构的射频衰减器件，主要应用在射频测试链路、无线通信基站前端、实验室信号校准场景中，核心作用是在不改变信号传输链路阻抗匹配特性的前提下，按固定比例降低输入信号的功率幅值，避免后级接收器件因输入功率过载出现饱和失真，同时也能在链路中起到一定的端口隔离作用，减少信号反射对前级发射源的牵引干扰。从结构设计来看，整体采用两端标准同轴接头的对称布局，主体外壳为金属切削加工的圆柱结构，外壳表面做了钝化处理，兼顾电磁屏蔽效能与环境耐蚀性，中部的标识区域直接印刷在外壳包覆的绝缘层上，清晰标注器件的衰减量、适用频段、阻抗参数等核心选型信息，方便现场施工与测试人员快速识别器件规格。两端的连接端采用标准外螺纹配合内导体插针的结构，

　　安装时直接与对应规格的同轴电缆接头旋合即可，不需要额外的转接工装，安装边界预留了足够的扳手操作空间，在密集排布的机柜链路中也能完成单人拆装作业。设计过程中优先保证了内导体的同轴度公差，内导体与外壳之间的介质支撑件采用低损耗高频介质材料，避免在高频段引入额外的插入损耗与驻波波动，外壳的壁厚经过反复校核，既保证足够的机械强度承受接头旋合时的扭矩，又不会过度增加器件整体重量，不会在长期使用后因自重导致电缆接头处出现应力疲劳。器件的整体轴向尺寸控制紧凑，在有限的机柜安装空间内可以灵活排布，不会与相邻的链路器件产生结构干涉，两端接头的对接端面严格控制平面度公差，保证对接时金属接触面完全贴合，降低接触电阻带来的信号损耗与互调干扰。

　　这类固定衰减器的结构建模需要重点还原接头的螺纹参数、内导体的台阶尺寸、介质支撑件的卡位结构，才能在后续的装配仿真、链路结构布局验证中提供准确的参考依据，避免实际组装时出现配合公差不匹配、内导体错位导致的信号传输故障。
