十字轴式万向传动连接结构设计

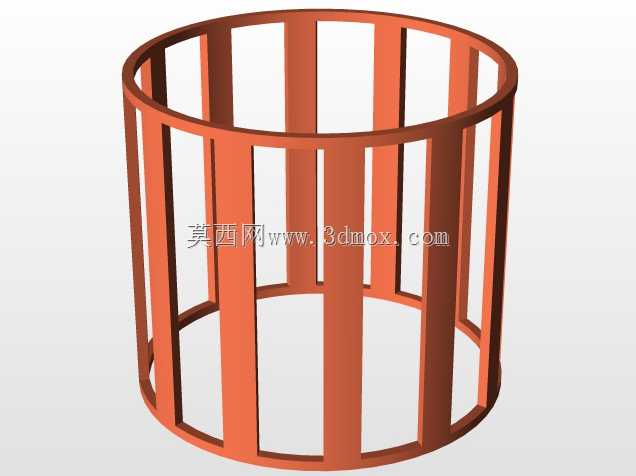

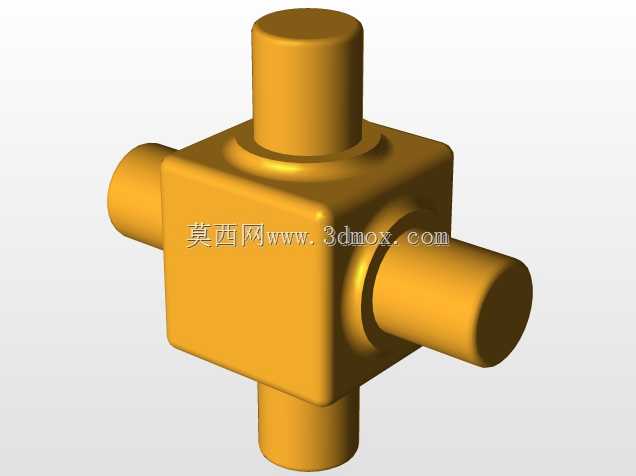

　　这套万向传动结构主要用于解决两轴存在轴线夹角、工作中存在相对位移时的扭矩传递问题，在工业传动、车辆底盘、机床进给机构、农业机械动力传输场景中应用广泛，能够在输入轴与输出轴不同轴的工况下，持续稳定传递旋转动力，避免刚性连接带来的轴系憋劲、轴承过载、轴件断裂等故障。整套结构的核心组成包含主轴、连接轴、十字轴、配套轴承四个部分，设计时首先要明确传动链路的额定传递扭矩，根据扭矩值核算十字轴的轴颈直径，确保在冲击载荷下十字轴不会出现剪切断裂，同时匹配对应承载能力的滚针轴承，保证轴颈转动时的摩擦阻力处于合理区间，减少传动过程中的功率损耗。设计过程中需要重点关注各部件的安装边界，主轴与连接轴的叉形开口尺寸要和十字轴的轴头长度匹配，

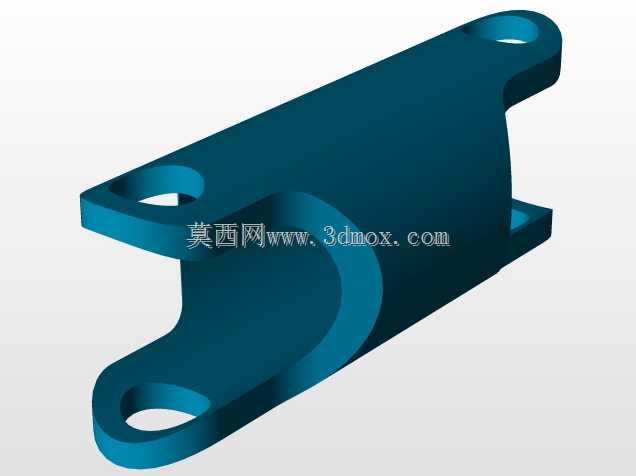

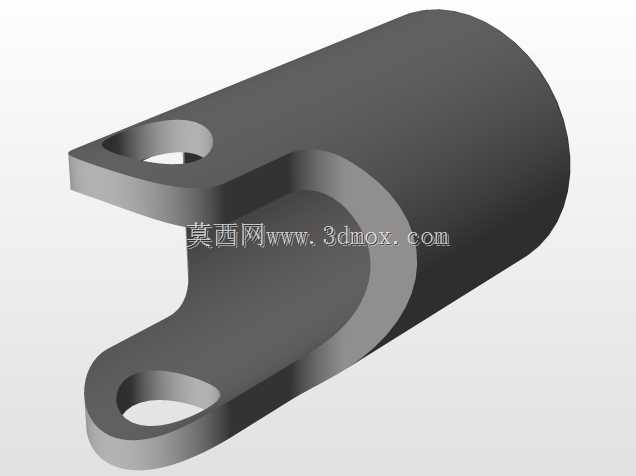

　　轴承装入叉耳孔后要设置可靠的轴向定位结构，防止高速转动时轴承脱出引发传动失效；十字轴的中心要保证和两轴的交点重合，避免转动过程中出现附加弯矩，加剧轴承和轴颈的磨损。实际选型应用时，要先确认安装空间的轴向尺寸余量，整套万向节的最短安装长度要适配设备的轴系间距，同时预留一定的轴向窜动空间，补偿工作中热胀冷缩带来的长度变化；两轴的允许工作夹角需要控制在设计阈值内，夹角过大会导致传动效率骤降，同时十字轴轴颈的磨损速度会大幅提升。结构设计上，主轴和连接轴的叉耳部位做了局部加厚处理，对应力集中的转角位置设置了合理的过渡圆角，避免交变载荷下出现疲劳裂纹；轴承部位预留了润滑脂加注通道，日常维护时可以直接补充润滑脂，延长部件的整体使用寿命。

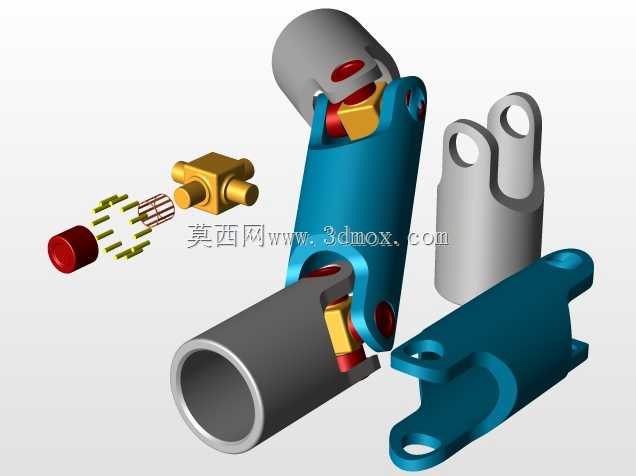

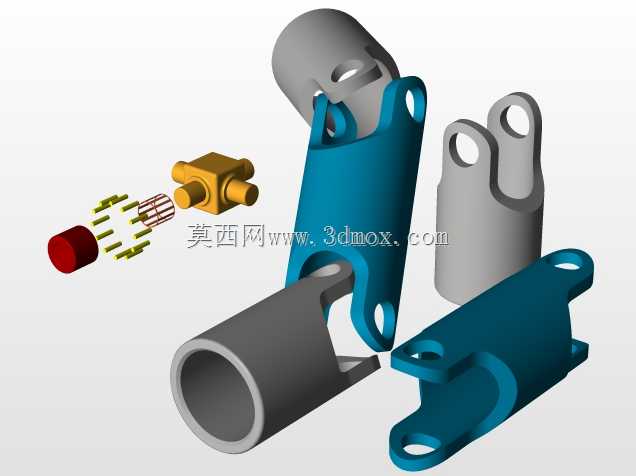

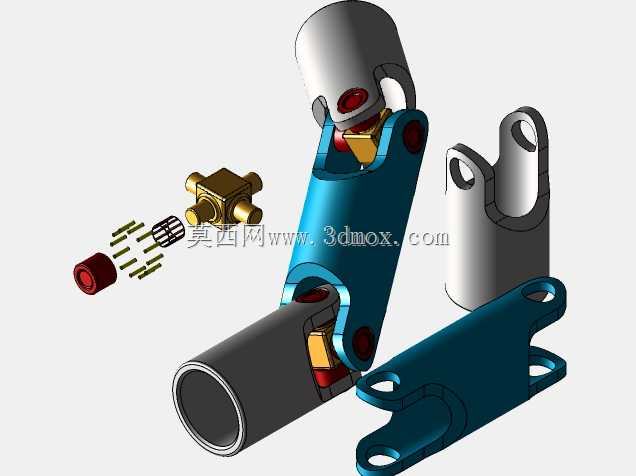

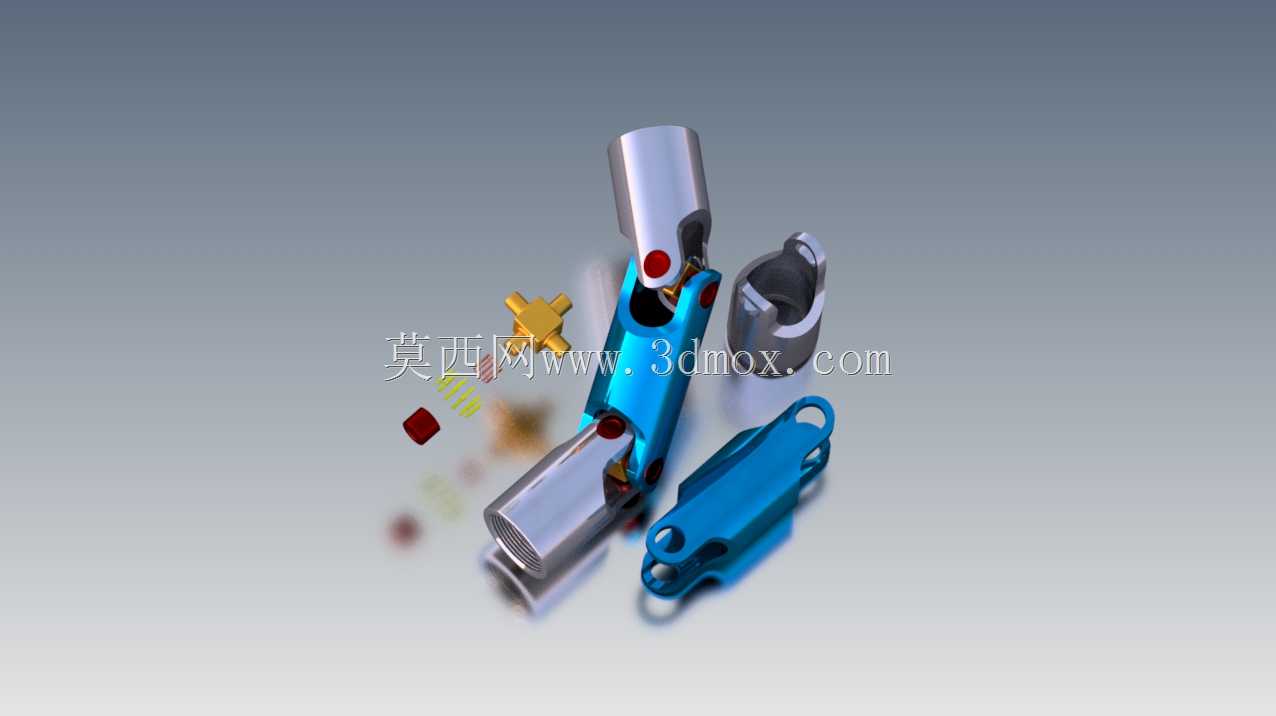

　　在三维建模过程中，各配合面的公差设置需要符合机械传动的配合要求，轴承和叉耳孔采用过渡配合，十字轴轴颈和轴承内圈采用间隙配合，保证转动灵活的同时不会出现过大的旷量；装配完成后可以通过运动仿真验证不同夹角下的传动平顺性，检查各部件在转动过程中是否存在运动干涉，确认十字轴的摆动角度在设计允许范围内，不会出现叉耳和十字轴本体碰撞的问题。这类万向传动结构相比刚性联轴器，对安装精度的要求更低，能够适应工况复杂的传动场景，在存在安装误差、工作中轴系位置会发生小幅变动的设备中，能够大幅降低轴系的装配难度，减少后期维护的工作量。
