多通法兰连接弯管组合结构设计

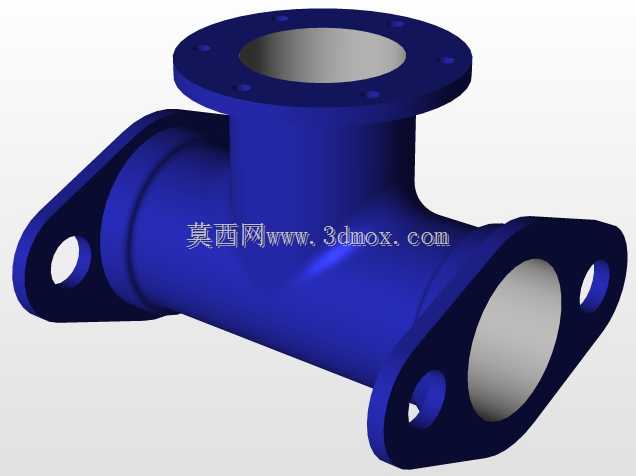

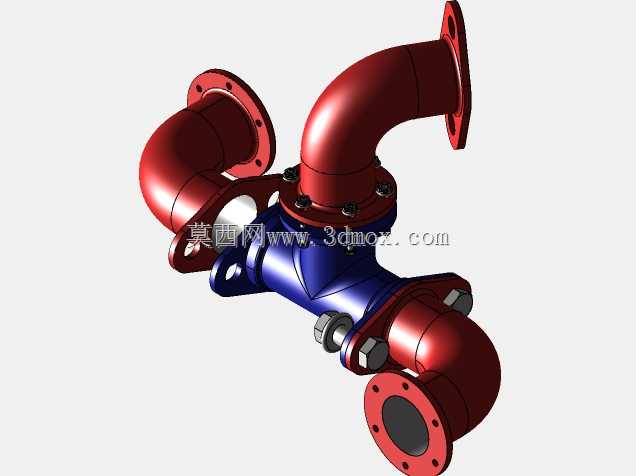

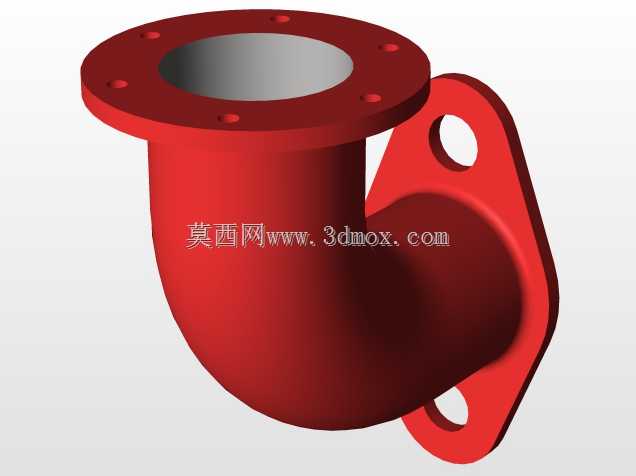

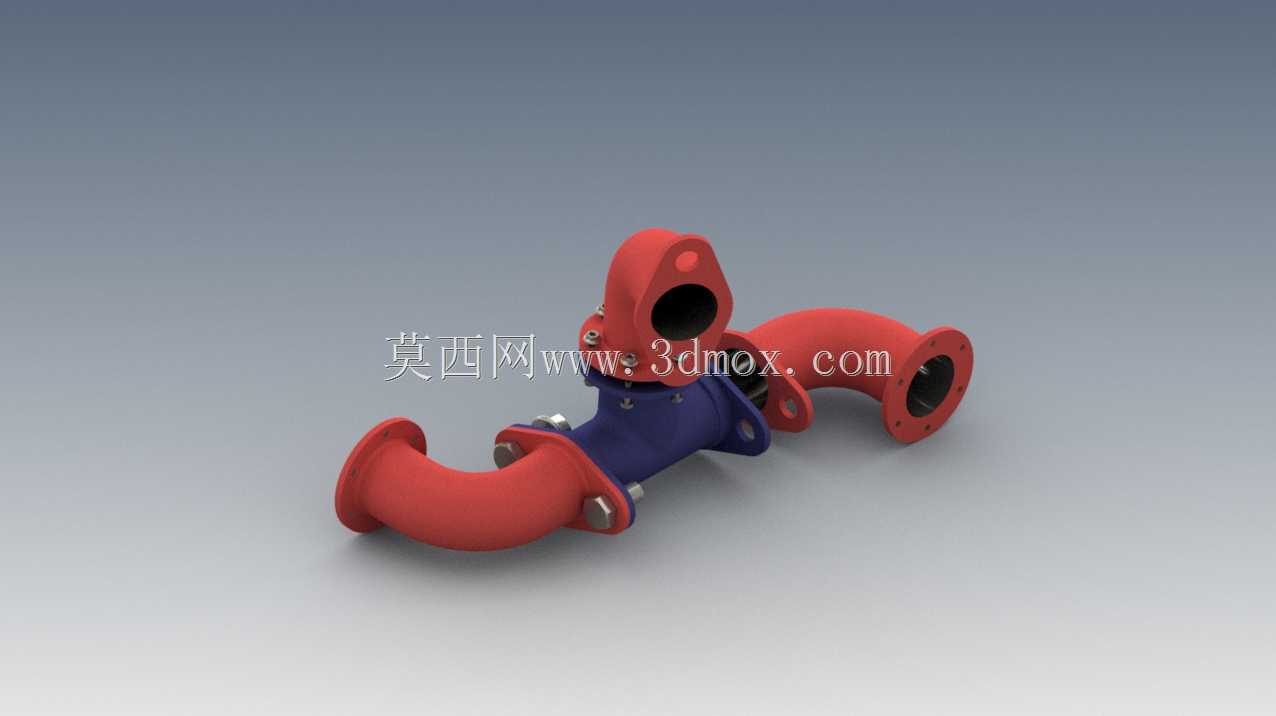

　　这类弯管组合结构多用于流体输送管路的转向与分支接驳场景，常见于化工流体输送、暖通循环系统、工业设备冷却回路等需要改变管路走向、拆分介质流向的工位，相比单一直管段，可在有限安装空间内完成多方向管路的连通，减少管路接驳点的泄漏风险。从结构设计来看，主体采用90°弯管段与中部多通基座组合的形式，弯管端部设置标准法兰盘，法兰盘上预留均匀分布的螺栓过孔，安装时可通过螺栓配合密封垫片实现与相邻管路或设备接口的刚性密封连接，法兰端面的平面度公差控制在合理区间，避免安装后出现密封面压合不均导致的渗漏问题。中部的连接基座作为核心分流结构，分别对接三个方向的弯管段，基座与弯管的衔接位置采用圆弧过渡设计，既可以降低介质流经转角时的局部阻力，减少管路压损，

　　也能避免直角结构带来的应力集中问题，提升管路长期承压运行的结构稳定性。设计过程中需要重点考量安装边界的尺寸约束，弯管的曲率半径根据管路通径匹配设置，既保证介质流动顺畅，也不会因为曲率过大占用过多安装空间，法兰盘的螺栓孔中心距、端面厚度均匹配对应压力等级的管路标准，可直接与同规格的标准管路配件互换，无需额外加工转接件。结构上弯管与基座的连接位置设置了定位止口，装配时可先通过止口完成径向定位，再穿入螺栓紧固，降低现场安装的对位难度，同时止口结构可辅助承受管路运行时产生的径向载荷，减少螺栓承受的剪切力，提升连接结构的抗载荷能力。这类管路部件在实际选型时，需要匹配系统的工作压力、介质腐蚀特性选择对应材质，建模过程中所有配合面的公差、安装孔位的位置度都需要严格遵循管路设计规范，确保加工完成后可直接完成现场装配，不需要二次修配。
