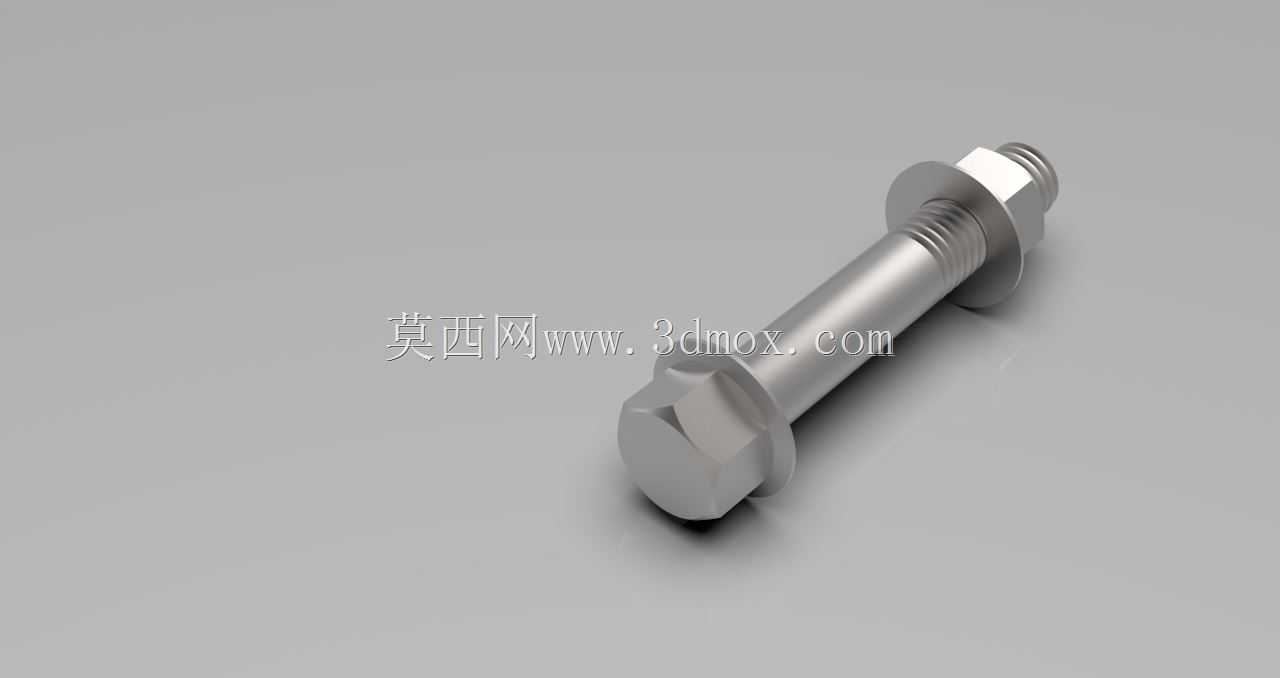

带法兰面六角螺栓配套螺母组合结构

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这套带法兰面的六角螺栓与配套螺母组合，主要面向需要分散压紧应力、降低接触面压溃风险的装配工况。日常设备运维、非标机架搭建、传动组件装配过程中，普通六角螺栓搭配平垫的组合经常出现垫片移位、接触面压痕过深的问题，这套结构直接在螺栓头部和螺母承压侧集成了法兰凸缘，相当于把平垫的功能和紧固件本体整合为一体，装配时无需额外放置垫片，能有效减少装配环节的零件遗漏风险，同时法兰面的环形承压面可以把锁紧力均匀分散到被连接件表面，对于铝合金型材、薄钢板这类硬度较低的被连接件，能避免局部压强过大造成的基材凹陷、连接松动问题。设计过程中首先确定了螺纹规格的通用适配性，

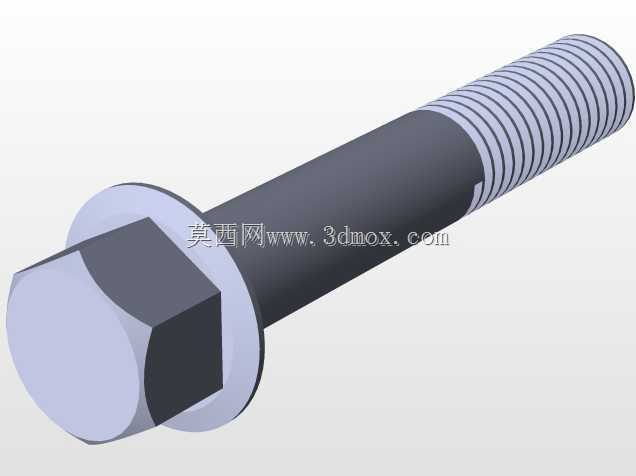

　　螺纹牙型采用普通公制三角螺纹，牙侧角保持60度标准值，中径公差带选用中等精度等级，既能保证手动装配时的顺畅度，又能控制螺纹副的配合间隙，避免受振动载荷时出现螺纹滑牙、松脱的情况。螺栓杆部的光杆段直径略小于螺纹大径，装配时光杆段穿过被连接件的安装孔，安装孔的推荐配合间隙控制在0.2到0.5毫米之间，既可以降低孔位加工的精度要求，又能避免杆部和孔壁发生不必要的硬摩擦。法兰面的外径尺寸比对应规格的普通平垫外径稍大，法兰面和杆部的过渡位置做了圆角处理，避免热处理和受拉时出现应力集中导致的头部断裂问题。螺栓头部的六角对边尺寸符合通用紧固件的标准尺寸，普通呆扳手、套筒扳手都可以直接适配，现场装配不需要准备特殊工装。

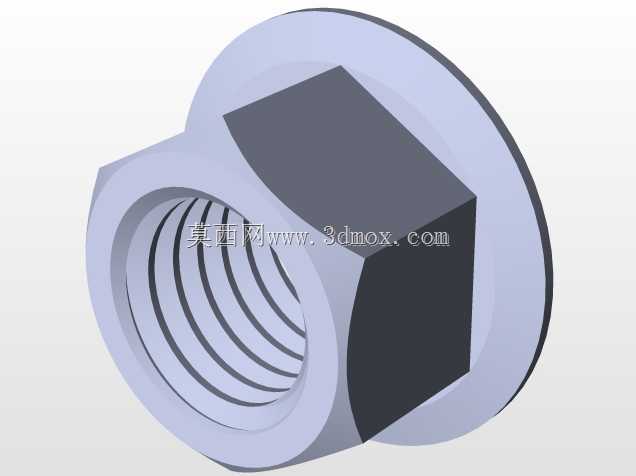

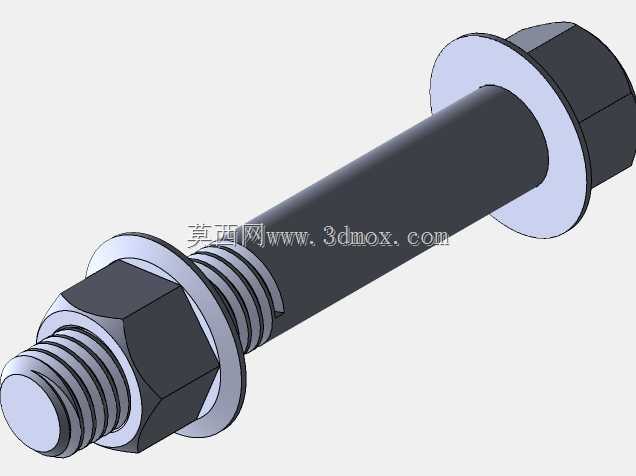

　　螺母同样采用六角外形搭配法兰面的结构，法兰面和螺纹孔的同轴度控制在合理范围内，锁紧时法兰面可以完全贴合被连接件表面，不会出现偏斜导致的局部应力集中。整套结构的安装边界需要注意，螺栓伸出螺母的有效螺纹长度保持在2到3个螺距，既保证螺纹副有足够的啮合长度承受拉载荷，又不会因为伸出过长干涉周边其他组件。在承受交变振动载荷的工况下，这套法兰面螺栓螺母组合的防松表现比普通螺栓加平垫的结构更稳定，因为法兰面增大了接触摩擦力，同时减少了垫片攒动带来的预紧力损失，日常用于电机底座固定、护罩安装、输送线机架拼接这类场景时，不需要额外加装防松垫圈就能满足大部分工况的锁紧要求。建模过程中还原了螺纹收尾的退刀结构、法兰面的轻微倒角细节，装配时的干涉检查覆盖了螺栓穿入、螺母旋紧的全行程，确保实际装配时不会出现结构卡滞。
