手摇式小型谷物粉碎处理装置结构设计

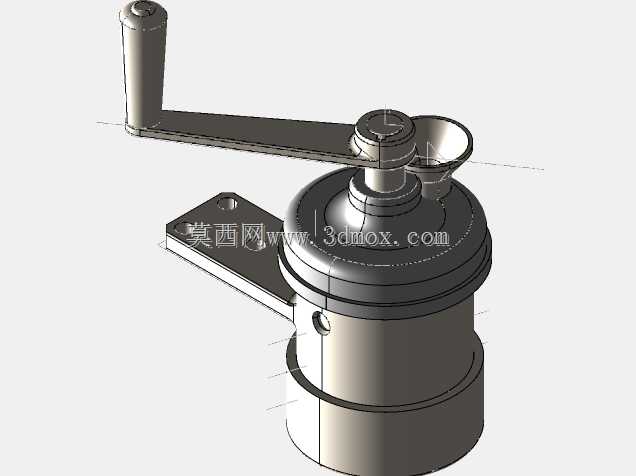

　　这款手动驱动的谷物处理装置，主要面向小型加工场景、户外无供电作业环境以及家庭自用的谷物粗碎需求，可完成玉米、小麦、稻谷等杂粮的初步粉碎作业，也可适配少量干性中药材、饲料原料的粗研磨工序，无需外接电源即可独立作业，结构紧凑不占过多操作空间。从结构设计逻辑来看，装置整体采用立式同轴布局，核心粉碎腔体设置在设备中下部，上方预留敞口式进料斗，待加工物料可直接从进料斗投入腔体内部，腔体内部设置适配的研磨副结构，通过手摇驱动的曲柄机构将手动旋转扭矩传递至腔体内部的动磨件，配合腔体内壁的定磨结构实现物料的挤压、剪切破碎，破碎后的物料可从腔体下部的出料位置排出，完成整个粉碎流程。驱动端采用L型手摇曲柄设计，握持端做了圆柱防滑处理，

　　操作时可通过摇臂的力臂放大作用降低手动操作的施力强度，摇臂与主轴的连接位置设置了限位台阶，避免转动过程中出现径向窜动，保证传动过程的稳定性。设备底部设置带安装孔的平板式安装底座，可通过螺栓将整机固定在木质工作台、金属机架等平整操作面上，安装时需保证底座与安装面完全贴合，避免手摇作业时整机出现晃动偏移，底座的安装孔位间距经过适配设计，可兼容多数常规小型操作台的安装预留位置，无需额外定制转接支架。腔体采用分段式筒状结构设计，上下段通过止口定位配合，既保证了腔体内部的同轴度要求，也方便后期拆解清理腔体内残留的物料，避免不同物料加工时出现交叉混杂；腔体侧壁设置的定位销孔用于固定内部定磨结构，保证动磨件与定磨件的间隙均匀，

　　避免出现局部研磨间隙过大导致粉碎粒度不均、间隙过小出现卡滞的问题。进料斗采用斜口敞口设计，投料时可顺着斜口方向将物料送入腔体进料口，避免手摇转动过程中物料从进料口溅出，进料口的尺寸经过匹配设计，既保证投料顺畅，也能避免过大尺寸的异物直接进入腔体造成研磨结构卡滞损坏。整体结构没有复杂的传动组件，日常维护仅需定期在主轴转动位置加注润滑脂即可，零部件数量少，加工难度低，普通机加工条件即可完成全部零件的加工制作，适合小型作坊、农户自行制作使用，也可作为小型食品加工设备的原型结构进行优化迭代，针对不同的粉碎粒度需求，仅需调整动磨件与定磨件的配合间隙即可适配不同的加工要求，无需对整体结构做大幅改动。
