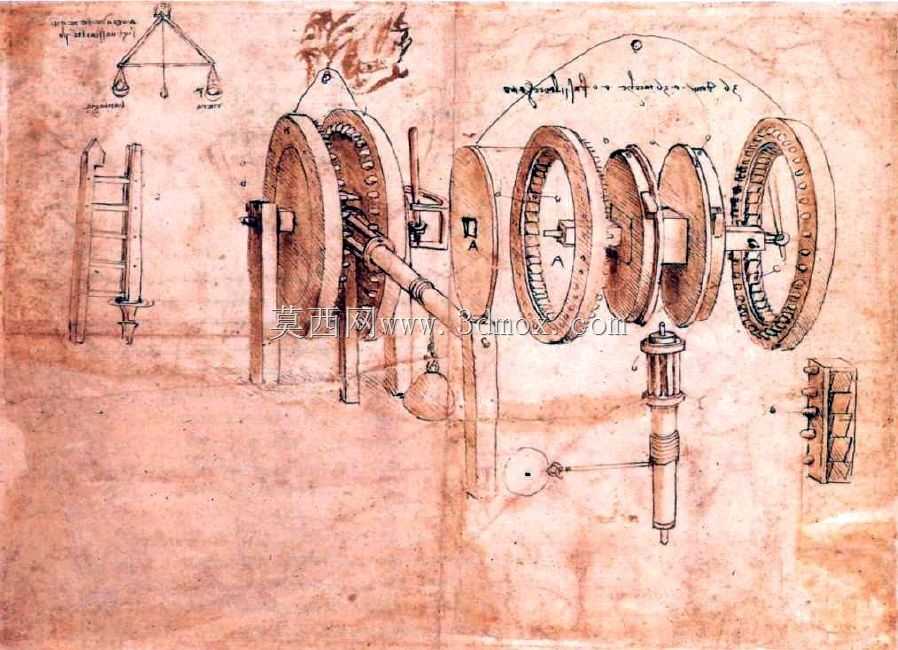

达芬奇手稿复现摆转运动转换机械结构

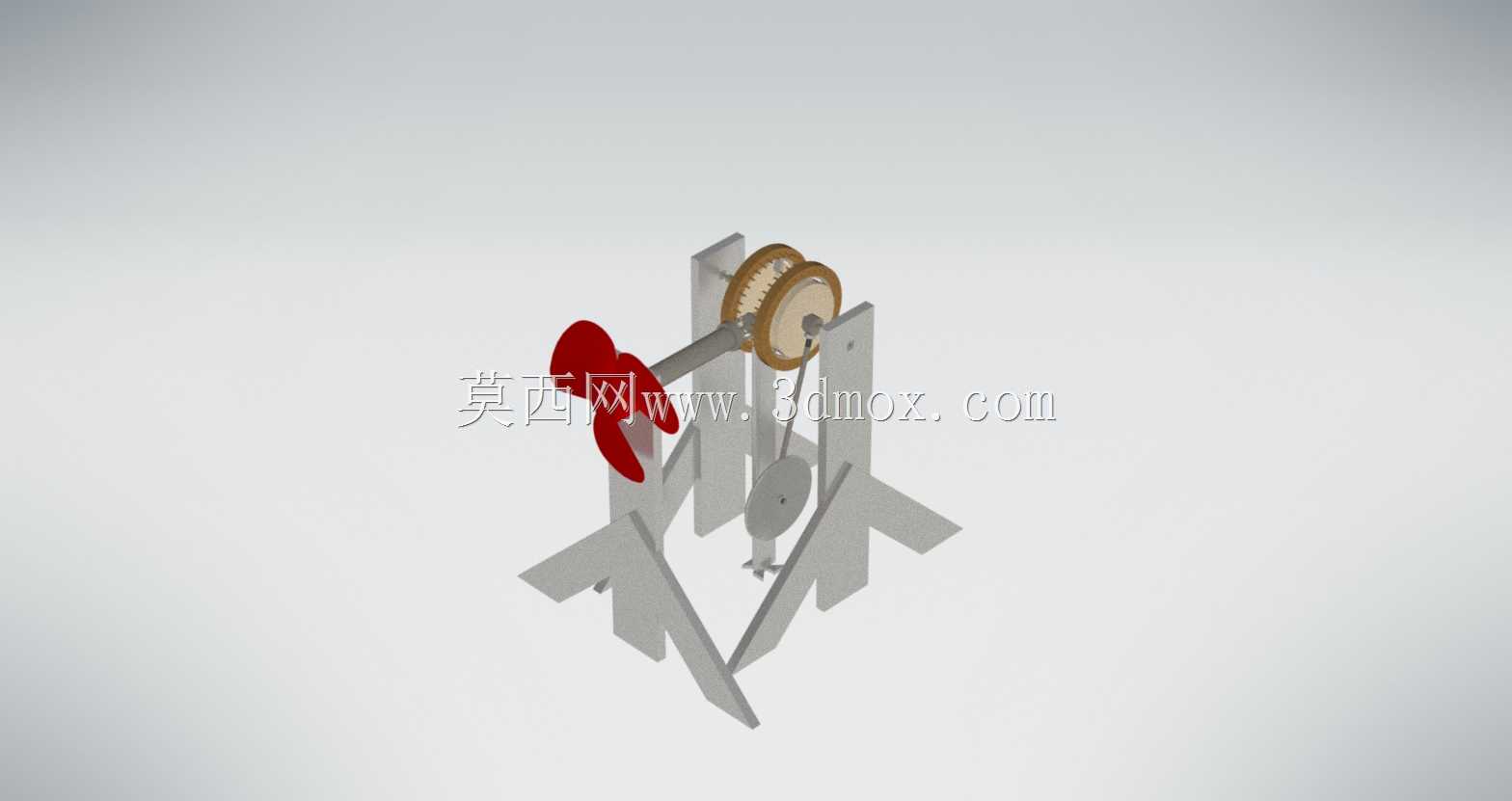

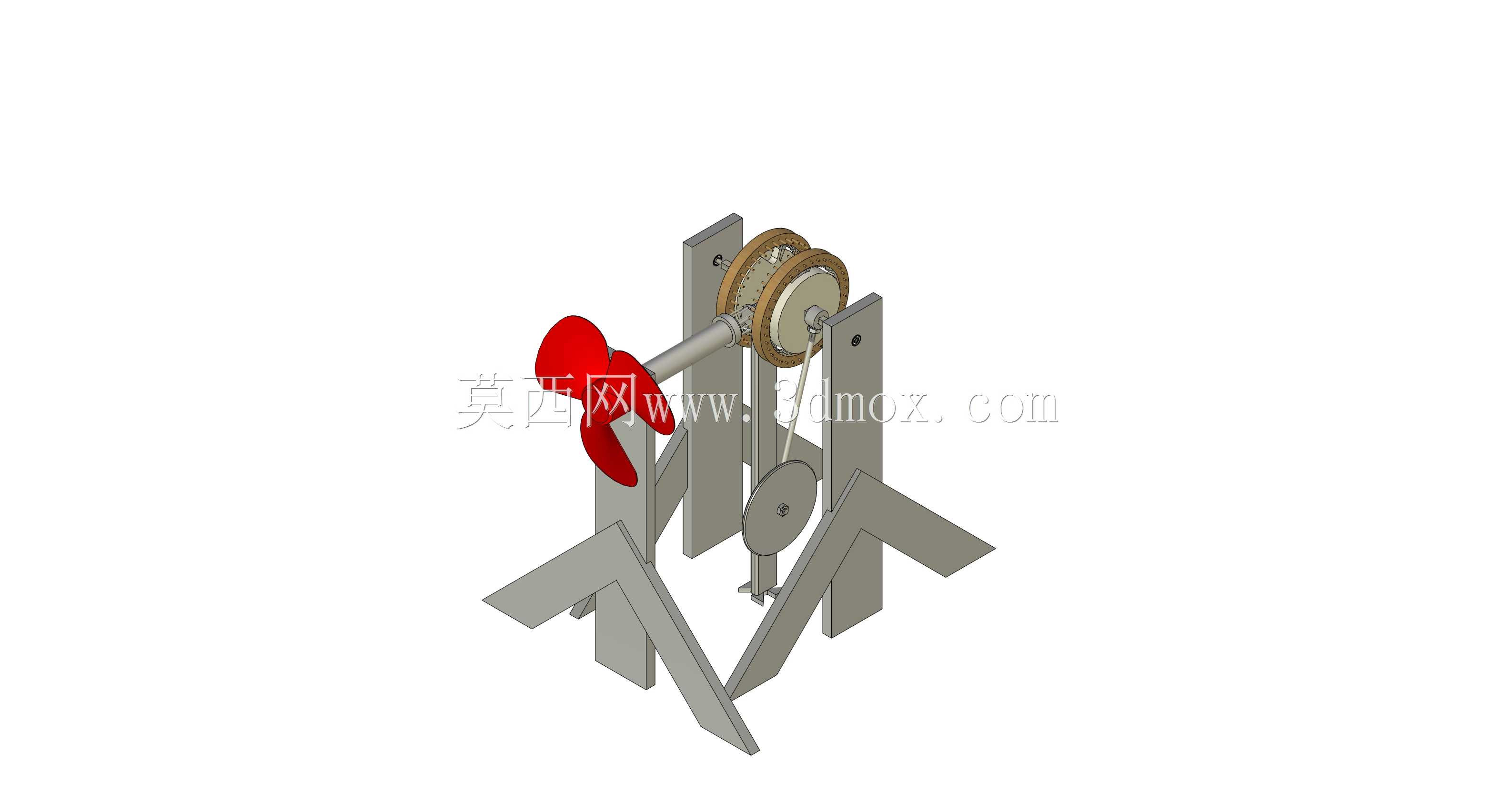

　　这套摆转运动转旋转运动的机械结构，核心设计逻辑是通过多组同轴排布的齿轮副，将输入端钟摆形式的往复摇摆扭矩，平稳转化为输出端连续的旋转动力，整套传动链没有设置额外的降档增扭结构，完全依靠齿轮啮合的齿比匹配完成动力传递。从实际应用场景来看，这类结构并不适配大负载的提升、运输类设备，当输出端连接的工作件负载提升、转速上升时，无降档的传动路径会导致输入端负载陡增，极易出现卡滞甚至轮齿崩损的问题，因此仅适合低负载、连续运转的工况，比如小型桌面送风装置的动力转换模块，设计中也直接借用了小型风扇的螺杆传动结构作为输出端衔接部件，能够直接匹配扇叶的安装接口，不需要额外设计转接工装。

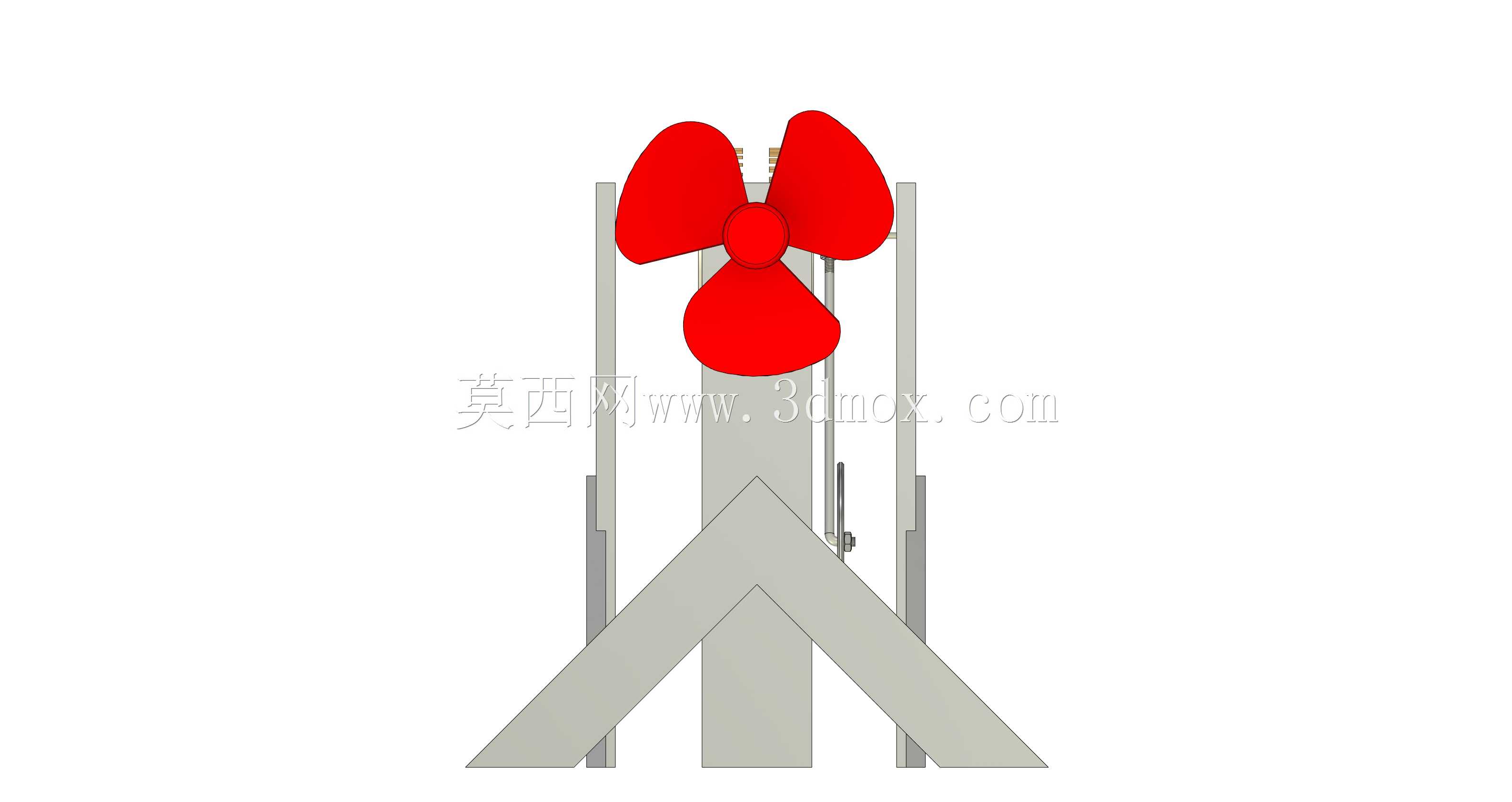

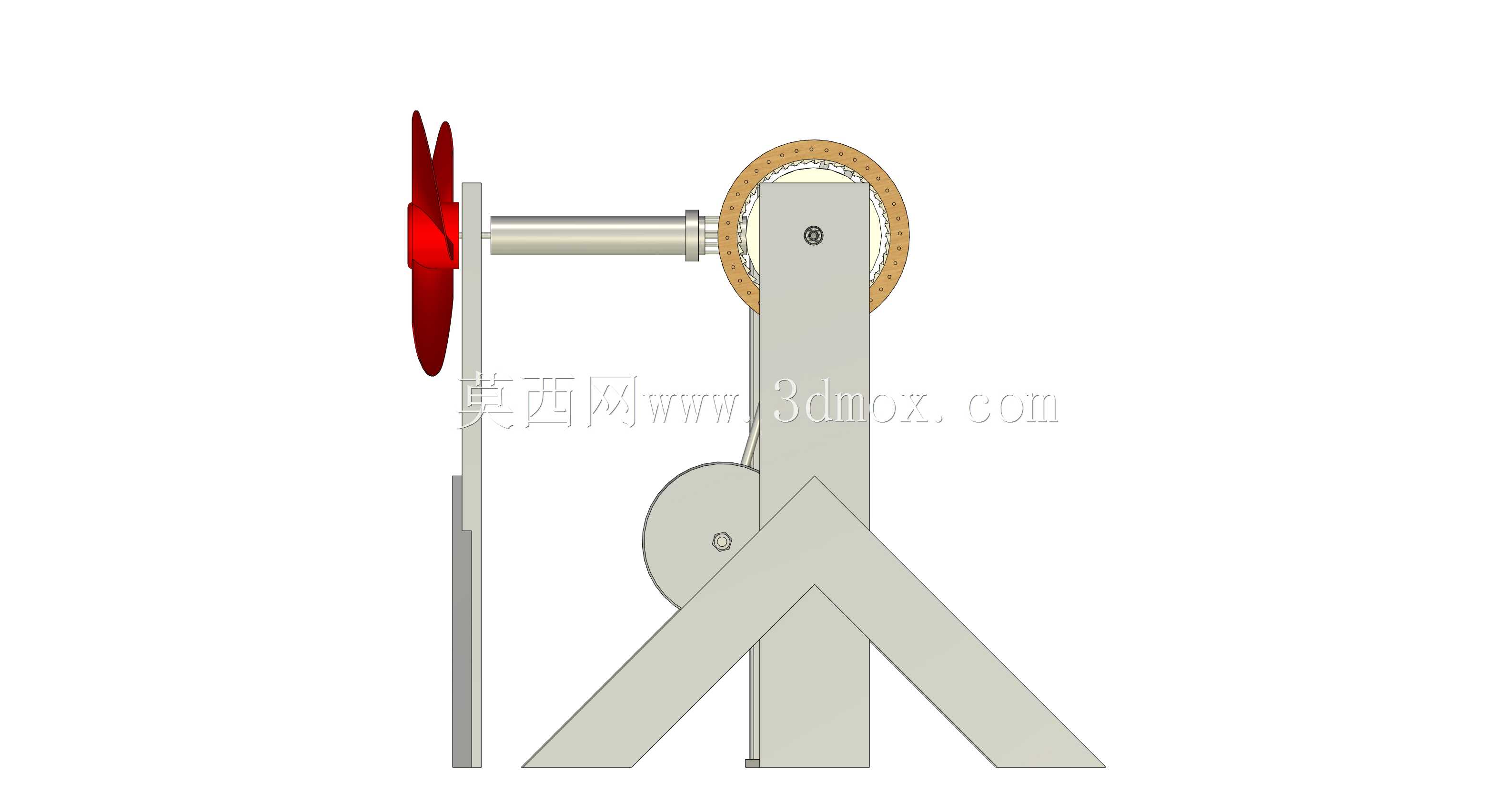

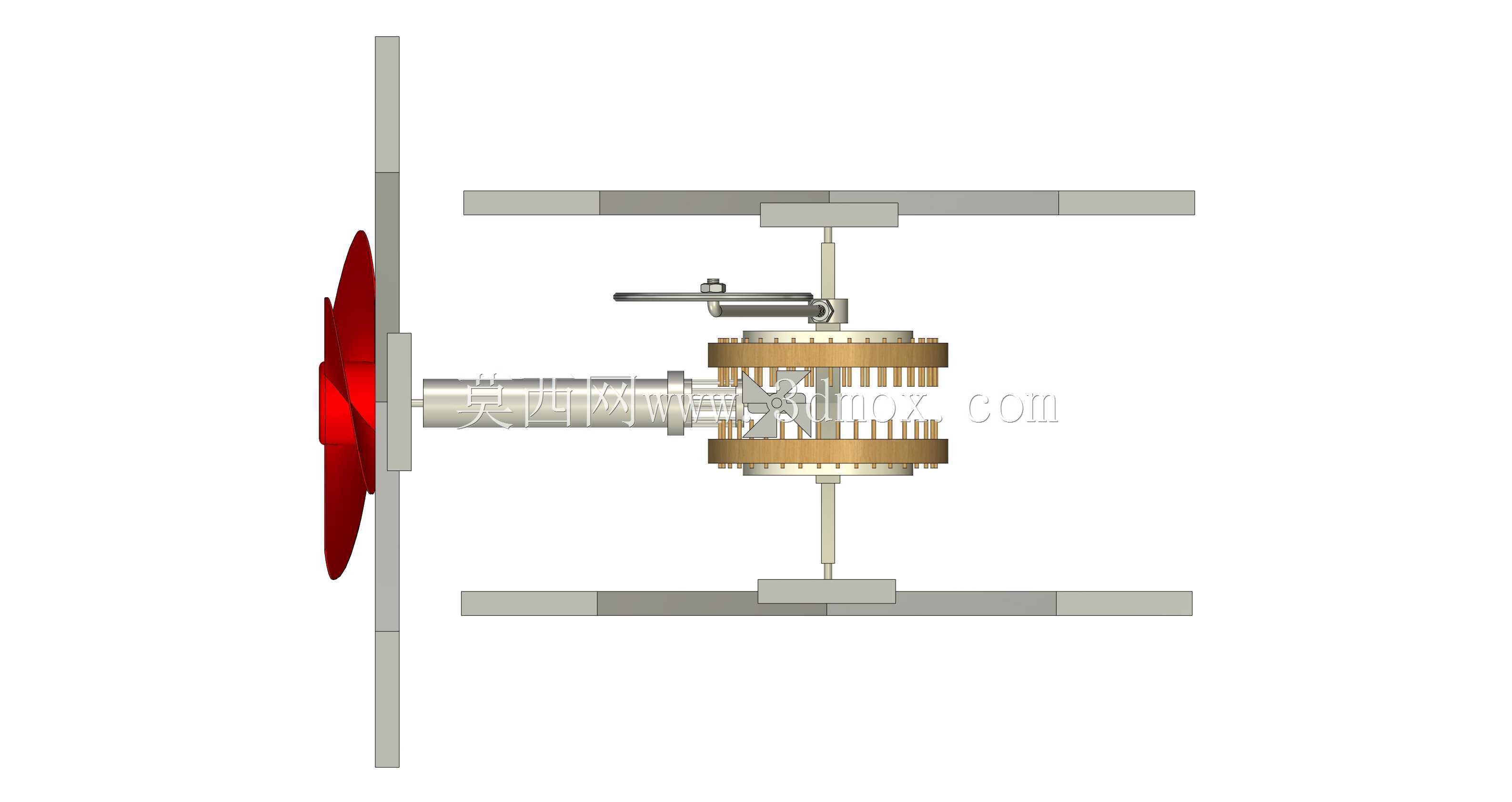

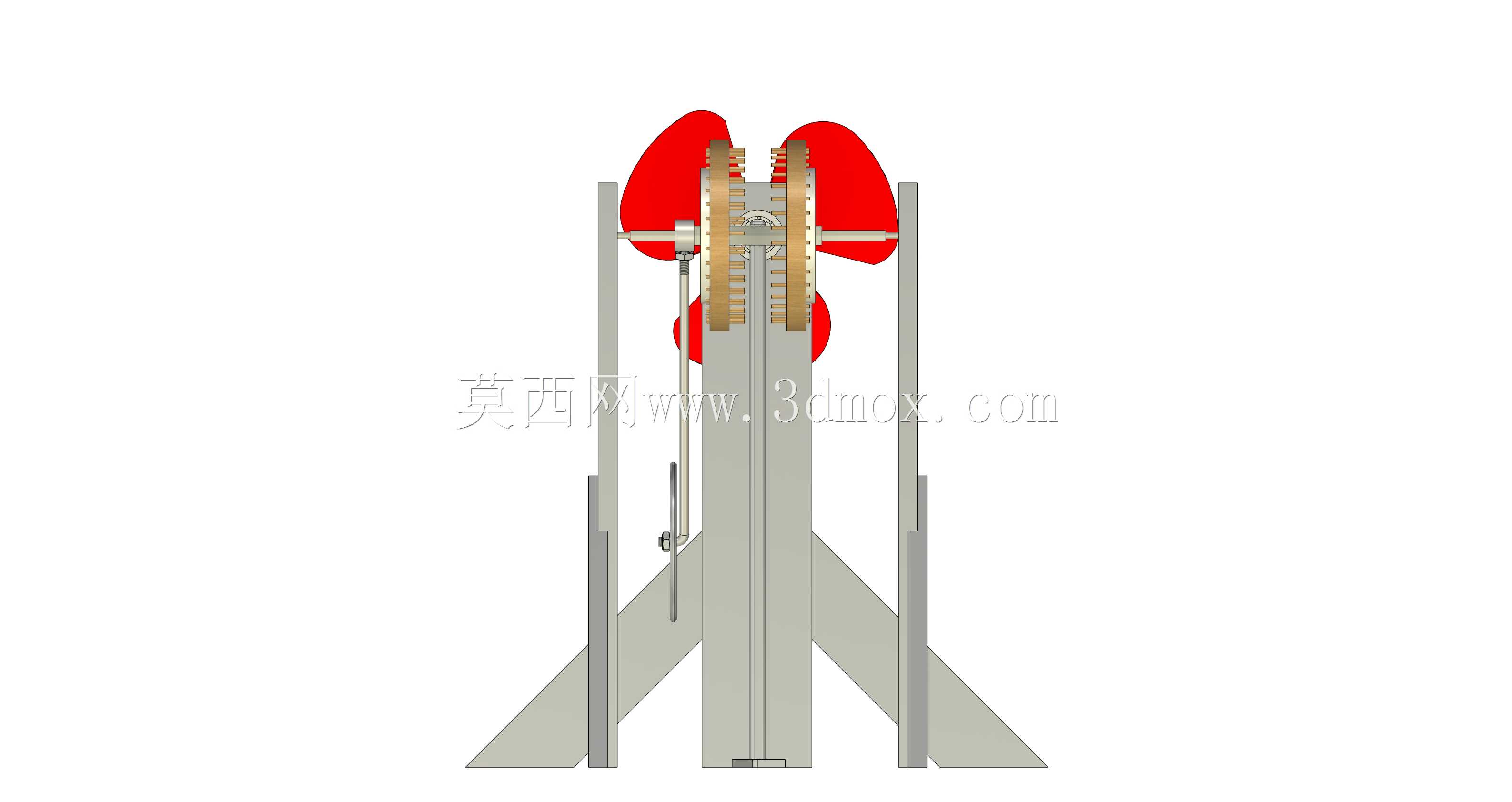

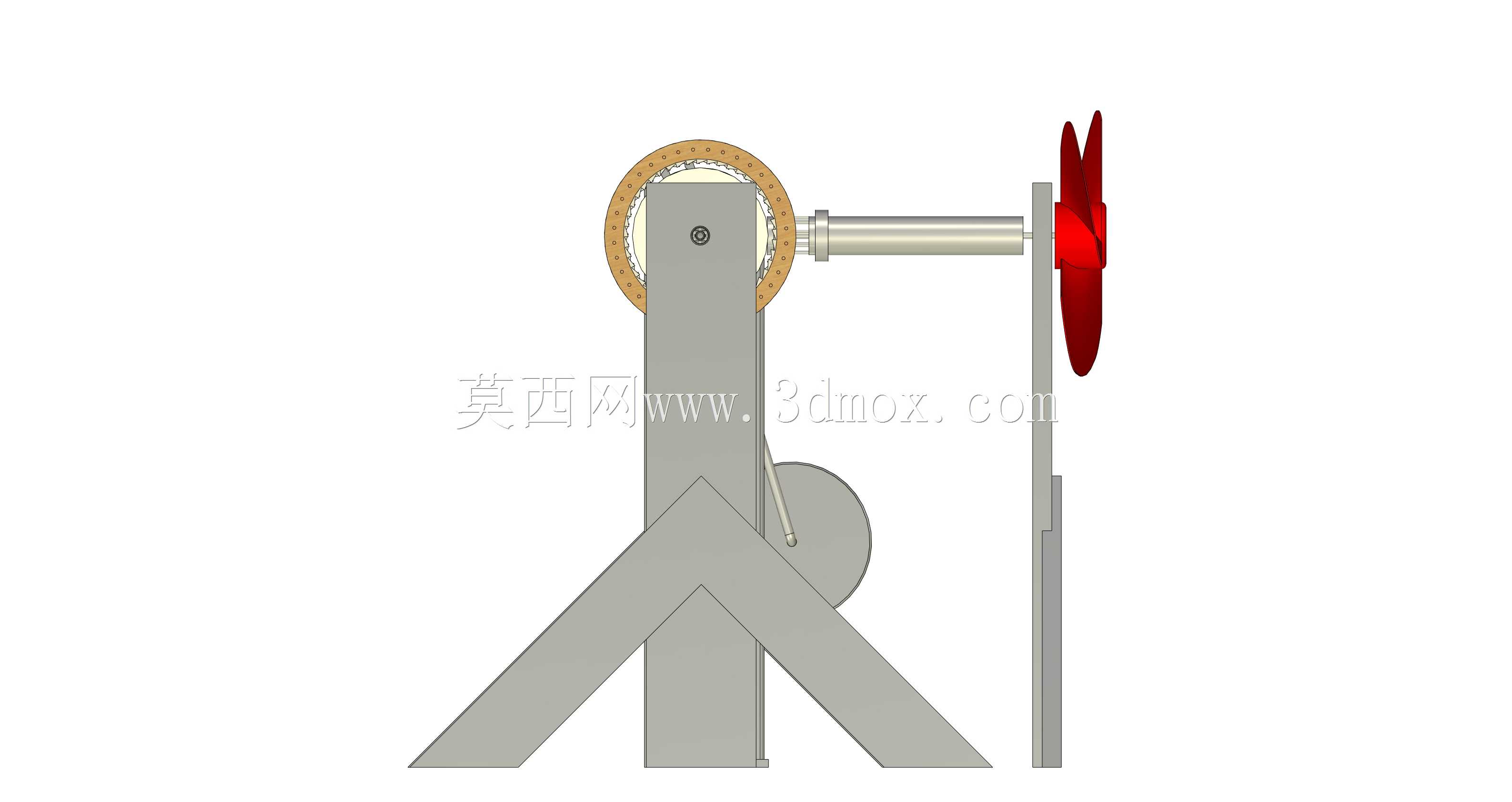

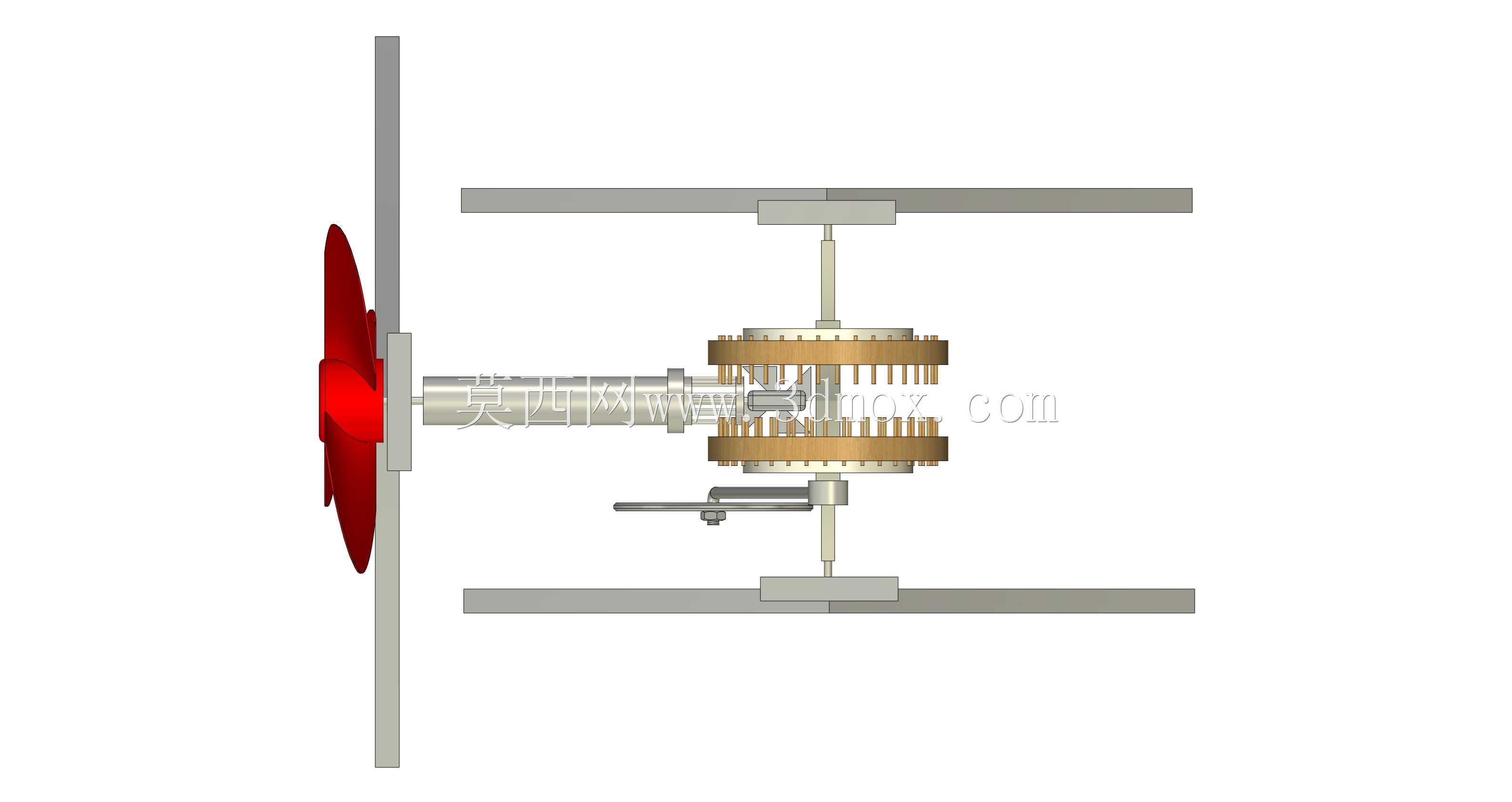

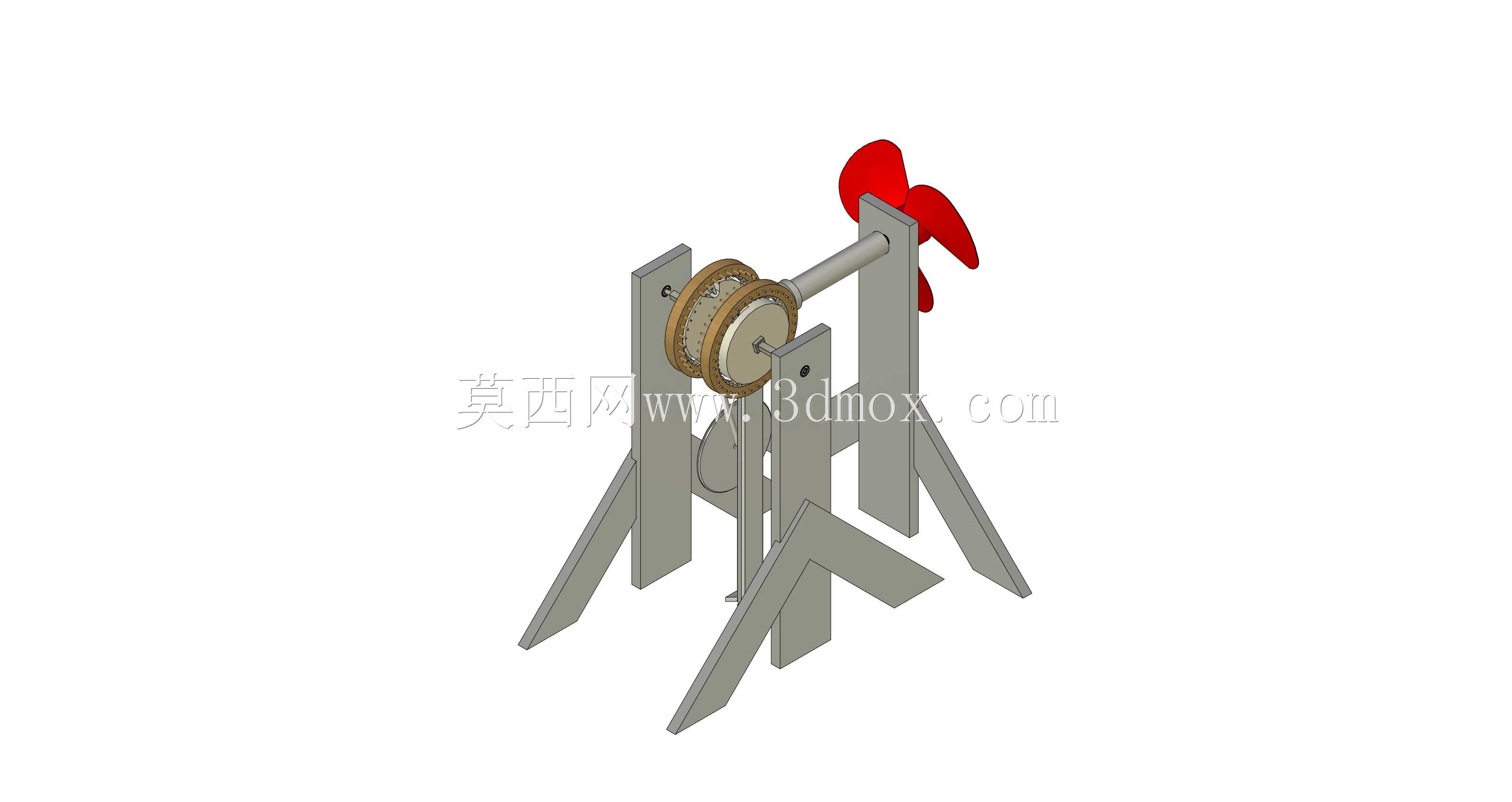

　　从结构布局来看，整套机构的输入摆臂采用钟摆式悬挂设计，摆动支点与第一级主动齿轮的转轴保持同轴，摆臂往复动作时直接驱动主动齿轮做小角度往复转动，后续依次通过三组不同直径的从动齿轮完成换向与转速叠加，最终将往复的角位移整合为输出轴的单向连续旋转。安装边界上，整套齿轮组均采用同轴串联排布，所有齿轮的回转中心处于同一条水平轴线上，横向安装尺寸根据齿轮组的叠加数量确定，径向尺寸以最大直径的从动齿轮齿顶圆为边界，预留出不小于齿高1.5倍的安全间隙即可，不需要额外设置复杂的支撑框架，仅需在首尾两端设置轴承座支撑整根传动轴，就能保证整套机构的运转同轴度。

　　设计过程中需要重点关注齿轮副的侧隙控制，因为往复摆动输入会带来频繁的换向冲击，如果齿侧间隙过大，会导致输出端的旋转出现明显的顿挫，同时产生不必要的啮合噪音；如果侧隙过小，摆动换向时的卡滞阻力会大幅提升，甚至会导致摆臂无法完成全幅摆动。另外输入端的钟摆摆长需要匹配齿轮的齿距，保证摆臂单次摆动的角度刚好能够驱动主动齿轮转过整数个齿距，避免出现顶齿现象。这套结构的优势在于零部件数量少，所有传动部件均为标准圆柱齿轮，加工难度低，不需要特殊的异形构件，组装时仅需保证各齿轮的轴向定位准确，不会出现轴向窜动即可正常运转，适合作为机械原理教学的演示模型，也可以作为小型低负载动力装置的传动核心使用，在科普教具、创意桌面装置领域有较高的复用价值。
