双组份环氧粘合剂胶筒结构三维数模

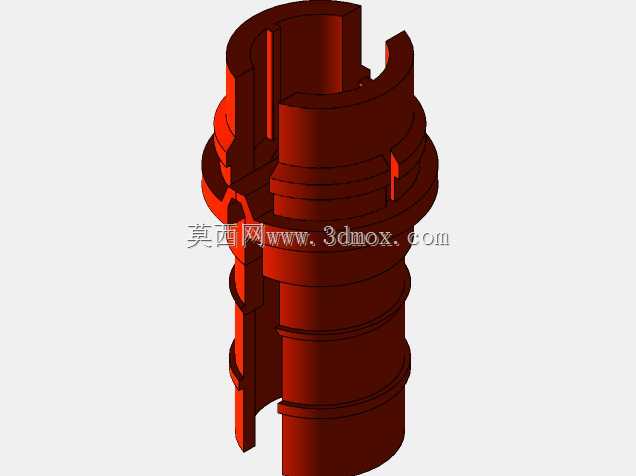

　　这款双组份环氧粘合剂容器的数模还原，是针对电子组装、精密钣金加工场景的点胶配套耗材做的结构复刻，日常在电路板返修、薄金属片拼接工位经常能见到这类胶筒的身影，不少做治具设计、点胶工装开发的工程师都会需要这类耗材的精准数模来做配套结构适配。从实际使用场景来看，这类胶筒主要承载1:1配比的双组份环氧结构胶，适合粘接厚度1mm以内的冷轧钢板、铜箔以及FR-4电路板基材，固化后剪切强度能满足消费电子内部结构固定、小型钣金件拼接的载荷要求，不会因为设备日常的轻微振动出现粘接层脱开的问题。做这个数模的时候，首先要考虑胶筒和常规手动胶枪、气动点胶阀的安装适配边界，胶筒尾部的推塞卡槽尺寸严格匹配通用双组份胶枪的推杆卡位，

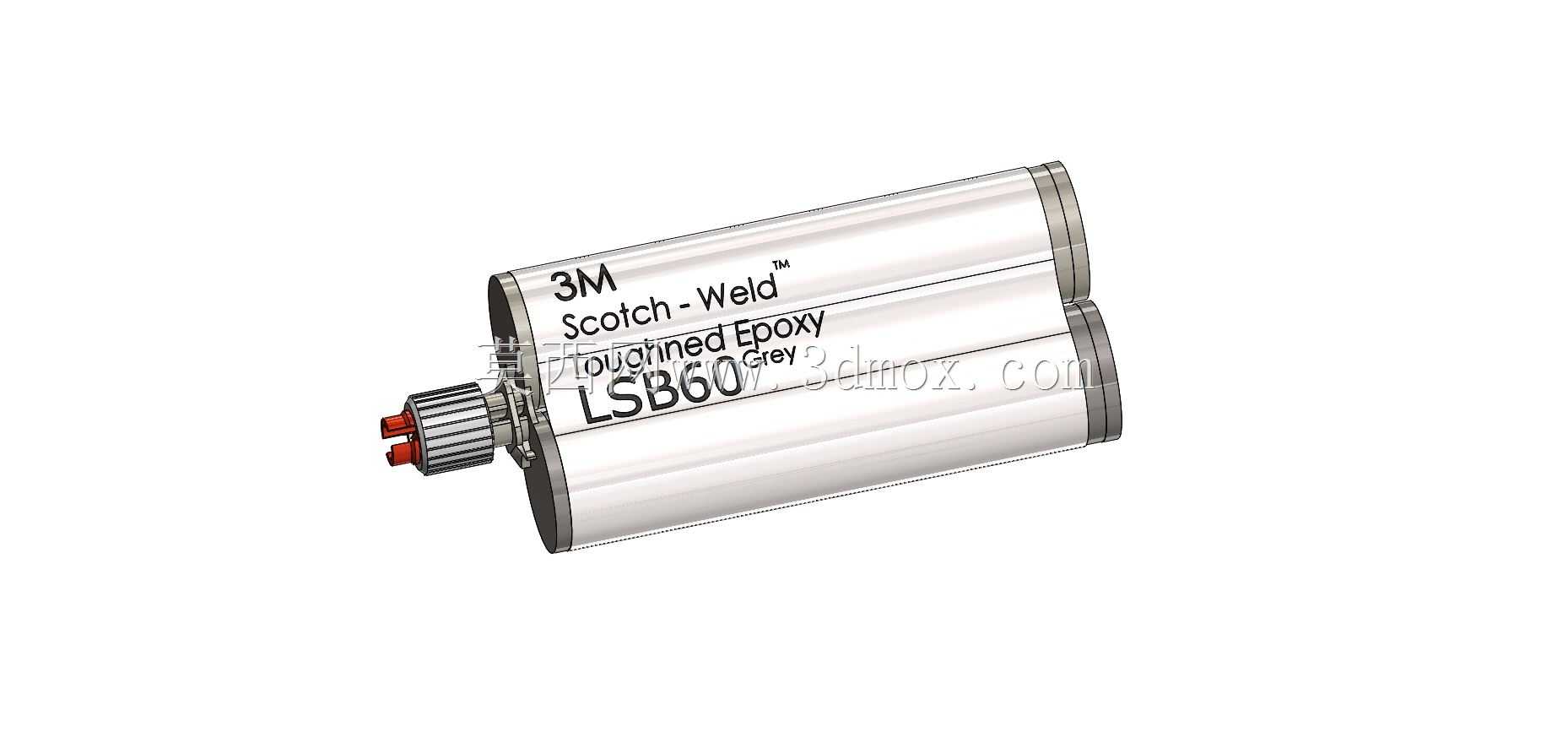

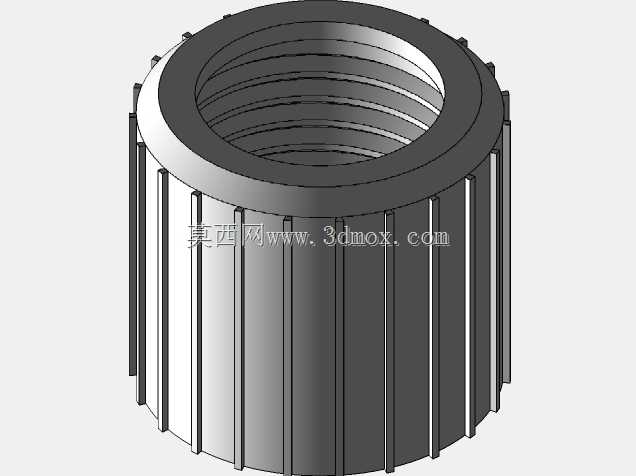

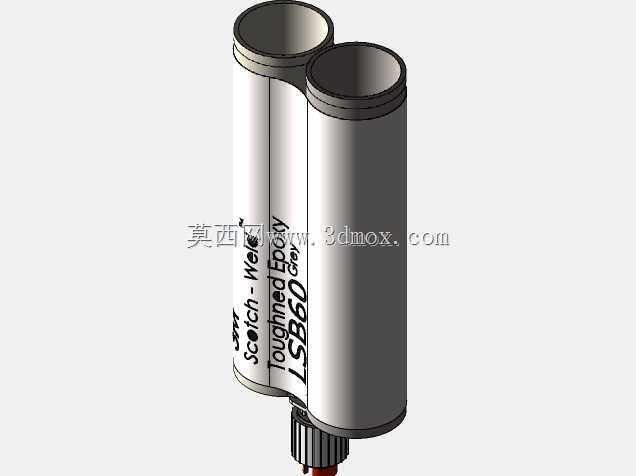

　　前端的混合管安装螺纹做了标准的鲁尔接头结构，不用额外做转接头就能直接搭配常规静态混合管使用，不会出现漏胶、螺牙不匹配的问题。外形上采用并排双筒结构，两个储胶腔的容积完全一致，能保证打胶过程中A、B组份胶水同步挤出，不会因为两腔出胶量偏差导致胶水配比失衡，影响最终固化强度；筒身做了微弧收腰设计，既方便操作人员手持施胶，也能适配常见的胶筒固定卡座，在自动化点胶工位上可以直接卡在设备料架上，不用额外定制固定治具。出胶端的双孔定位结构做了公差收敛，和混合管的进料口对接时同轴度控制在0.1mm以内，避免胶水从对接缝隙溢出，造成原料浪费和工位污染。筒身的壁厚做了均匀化处理，常规存储和施胶过程中不会因为内部胶水的轻微压力出现鼓胀变形，

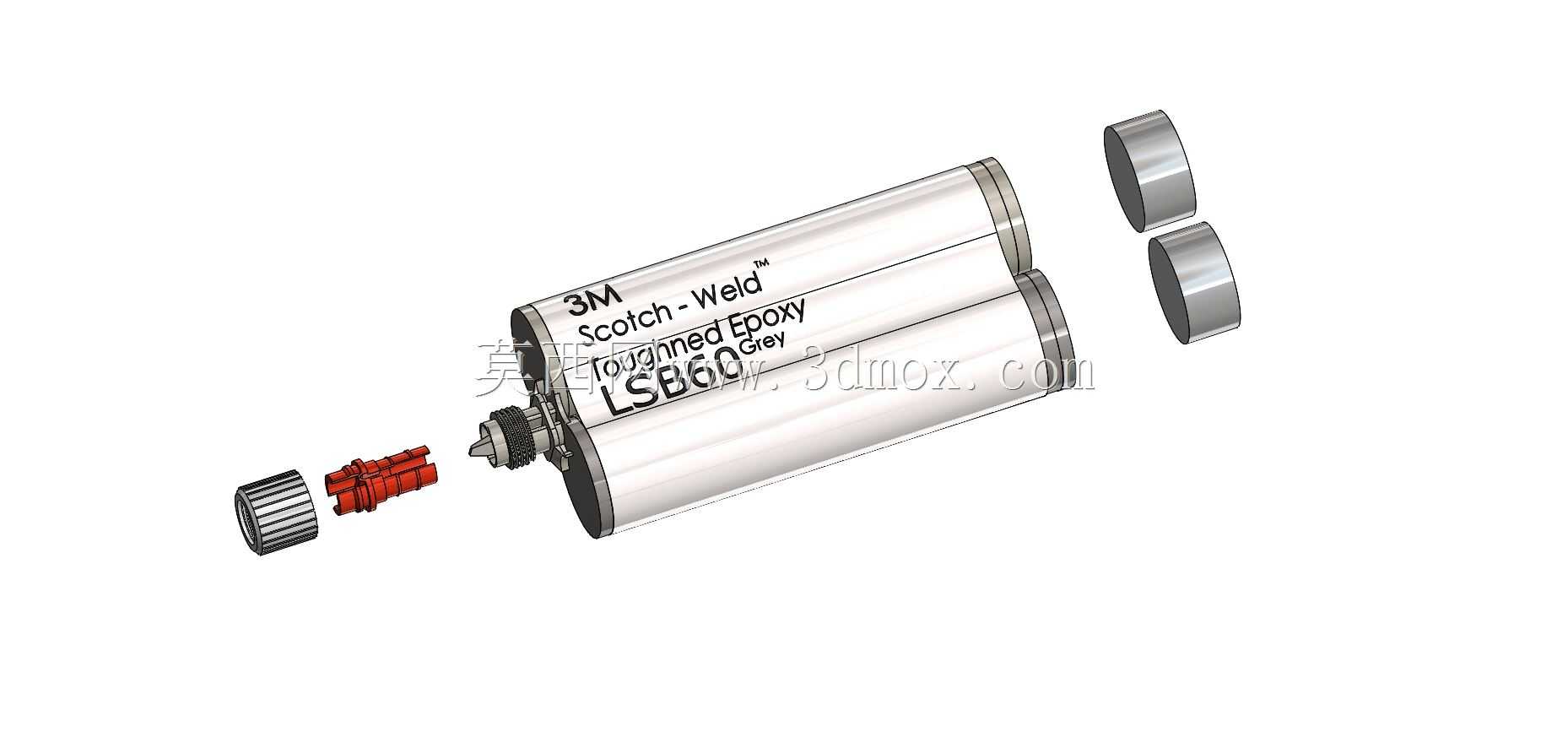

　　保证推胶过程中出胶量稳定，不会因为筒身形变导致出胶忽大忽小，影响粘接工位的涂胶一致性。另外胶筒前端的密封塞卡位结构也做了细节还原，未使用时扣上密封塞就能避免胶液和空气接触固化，短时间中断施胶也不用更换新的胶筒，减少耗材浪费。
