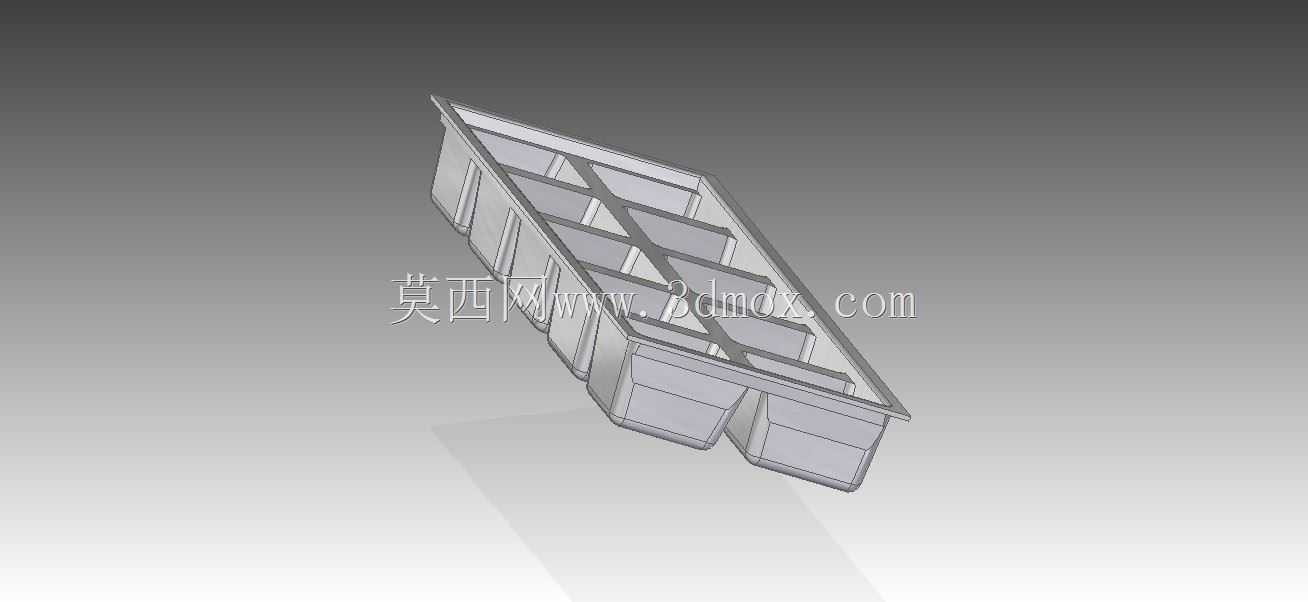

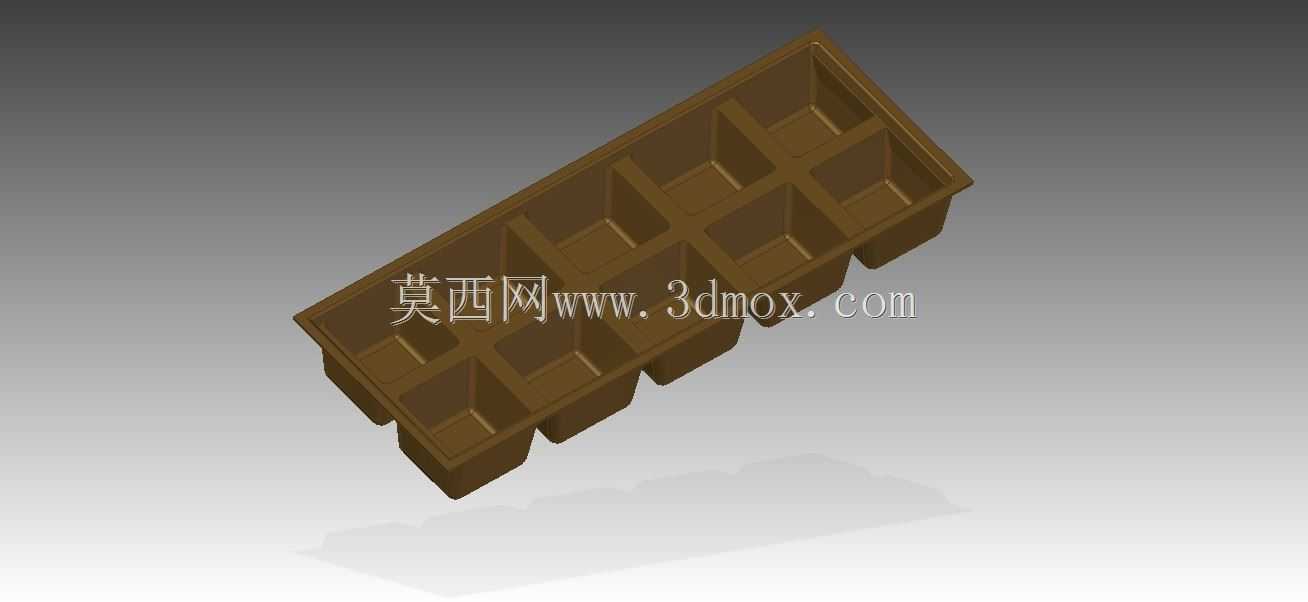

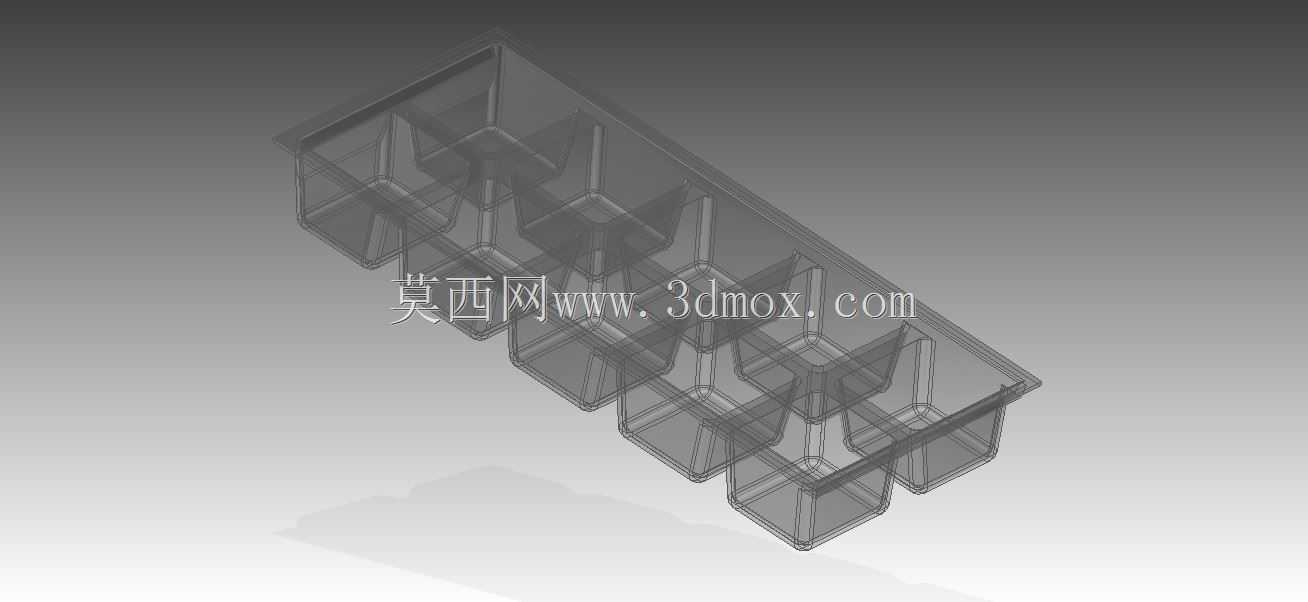

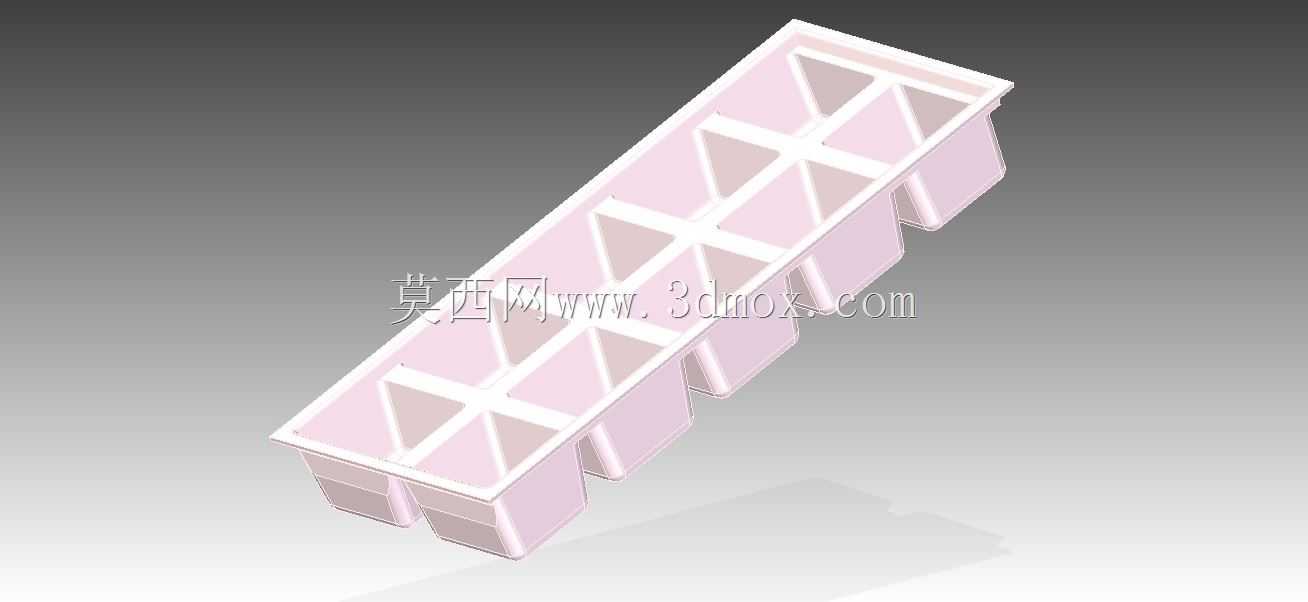

冷冻冰箱用分格制冰雪托盘结构设计

　　这款雪盘主要应用于家用及商用冷冻冰箱的制冰场景，作为冷冻水制备冰块的承载容器，直接放置于冰箱冷冻舱的层架上使用，适配常规直冷、风冷冰箱的冷冻室安装空间，无需额外固定结构，取放便捷。从结构设计来看，整体采用斜置式排布的分格腔体，单格腔体做了微锥度拔模设计，腔体侧壁带有微小脱模斜度，冰块冻结后可轻松脱出，不会出现卡滞粘连的情况；盘体边缘做了加厚翻边结构，既提升了整体结构刚性，避免低温环境下长期使用出现形变翘曲，也可作为手持施力部位，取放时不易打滑。盘体背部设置了纵横交错的加强筋结构，筋条高度与壁厚比例经过优化，在PP食品级塑料常规注塑壁厚范围内，既保证了盘体整体的抗形变能力，满水状态下搬运不会出现底部挠度过大导致溢水的问题，

　　也不会因为筋位过厚导致注塑过程中出现缩痕、翘曲等成型缺陷。分格之间的隔断壁厚均匀，保证冷冻过程中冷量传递效率一致，单格冰块冻结速度均匀，不会出现部分格内冰块未完全冻实的情况。外形尺寸适配常规冰箱冷冻层架的进深与宽度，整体高度控制在常规冷冻室层间距范围内，不会出现无法放入层架的问题，盘体底部做了微凸的支撑脚，放置时底部与层架之间留有微小间隙，避免底部与层架直接贴合冻粘，同时提升风冷环境下的冷量循环效率。设计过程中重点考虑了低温工况下的材料性能匹配，结构圆角均做了R1以上的过渡处理，避免低温下应力集中导致的开裂问题，分格容量经过测算，单格冰块尺寸适配常规饮品加冰的使用需求，整体盛水量符合日常单次制冰的使用量，

　　不会出现容量过大冻冰周期过长，或是容量过小单次制冰量不足的问题。盘体前端做了微倾斜的导流边，倒冰时冰块可顺着导流边滑出，不会散落到容器外部，日常使用时也可作为临时盛放冰块的容器使用，边缘翻边的高度经过优化，满水状态下搬运时的晃动溢水量控制在极低水平，日常使用无需担心滴水弄脏冰箱内部或地面。
