重型卡车后保险杠结构三维设计

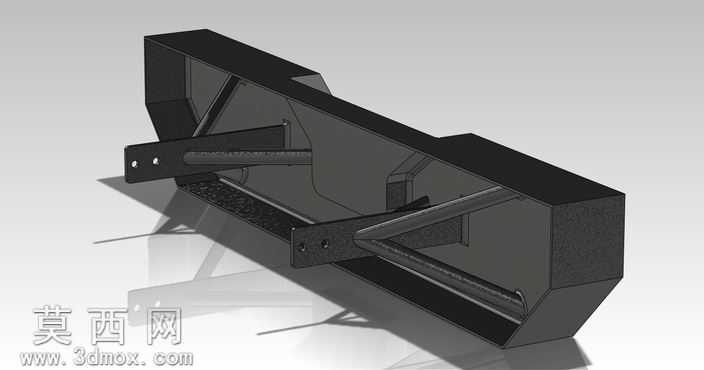

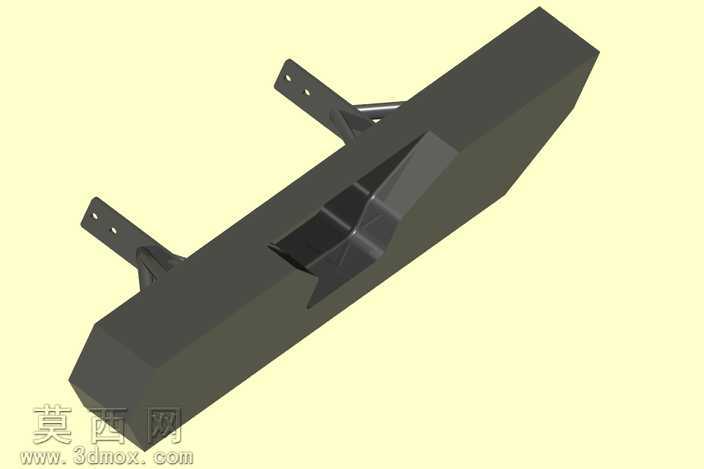

本作品为重型卡车后保险杠的三维结构设计，建模过程依托SolidWorks平台完成，整体采用实体建模方式构建，精准还原了重型商用车后防护部件的结构特征与安装逻辑。建模阶段首先依据重型卡车后防护的通用尺寸规范，确定保险杠主体的外轮廓尺寸，主体采用大厚度块状结构设计，兼顾抗冲击性能与安装适配性，侧面做切角处理优化造型与风阻表现。结构设计上，保险杠主体后侧延伸出两组对称的安装支耳，支耳上预留标准安装孔位，可直接与卡车车架后端的安装位适配，无需额外改制连接件，支耳与主体连接处做加厚过渡处理，强化连接部位的结构强度，避免车辆行驶过程中因震动、冲击出现连接断裂问题。保险杠主体中部预留内凹结构，可适配卡车尾部的线束、尾灯等部件的安装避让，减少后期装配的干涉问题。材质渲染阶段，主体部件赋予哑光黑色金属材质，模拟实际产品采用的高强度钢材表面喷塑处理效果，材质参数调整为低反光、高粗糙度，还原工业部件的真实质感，安装支耳部分采用同系材质，仅在边缘做细微的倒角高光处理，凸显金属部件的加工精度。渲染场景采用浅灰色渐变背景，搭配柔和的环境光与定向补光，清晰呈现部件的结构轮廓与光影层次，底部添加微弱反射效果增强模型立体感。设计过程中充分考虑重型卡车的实际使用场景，保险杠整体突出于车架尾部，可在发生追尾碰撞时率先承接冲击力，保护车架、尾部灯具及货箱结构，同时安装支耳的位置设计兼顾了不同轴距重型卡车的安装通用性，整体结构无冗余设计，在满足防护强度要求的前提下尽可能控制部件自重，符合商用车轻量化设计的发展方向。模型结构完整，各部件之间的装配关系清晰，可直接用于后续的工程出图、结构仿真验证或改装方案参考。
