铃木摩托后轮制动盘轮毂间隔垫片结构

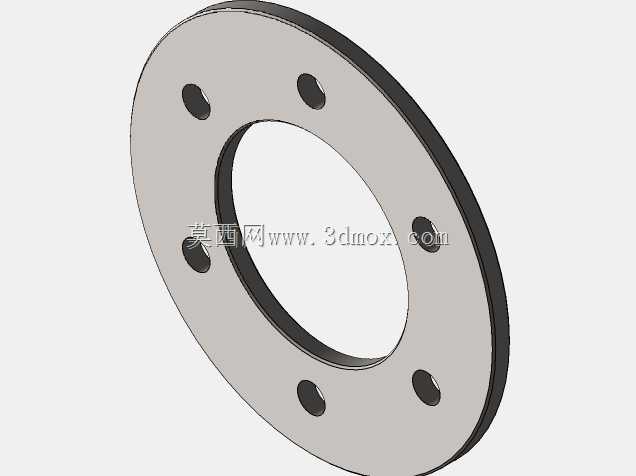

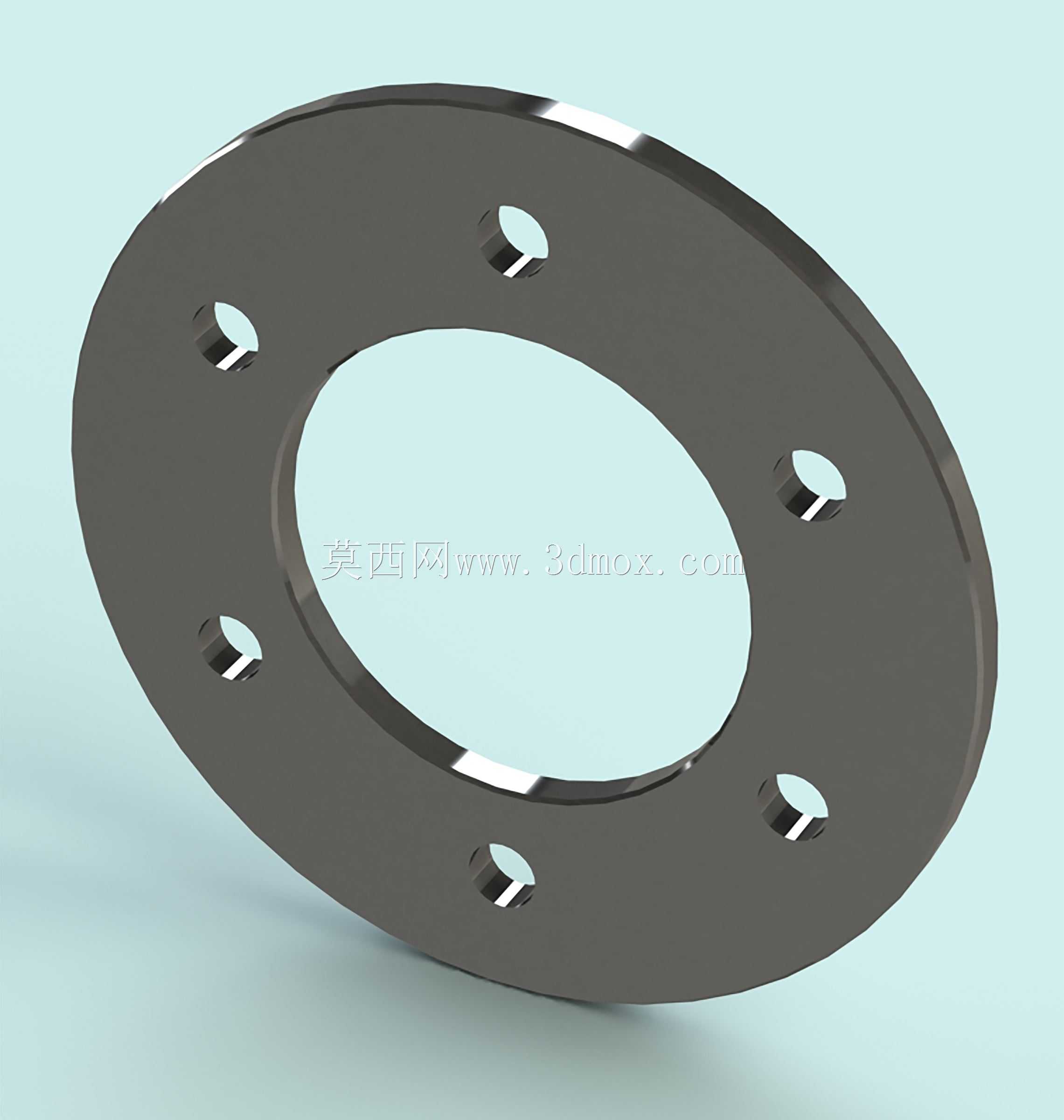

　　这类环形带孔垫片主要应用在大排量摩托后轮总成的装配环节，夹在制动盘与轮毂安装面之间，核心作用是补偿两者的装配间隙，调整制动盘的轴向安装位置，避免制动盘与轮毂贴合面出现硬接触应力集中，同时抵消轮毂或制动盘加工带来的端面跳动公差，保证制动盘转动时的端面平面度，减少刹车过程中出现的抖动、偏磨问题。从结构设计来看，整体采用扁平环形结构，中心大通孔为后轮轴的穿装预留足够空间，不会与后轮轴、轴套等部件产生运动干涉；沿环形基体均匀分布的六个通孔，完全匹配后轮轮毂与制动盘的安装螺栓孔位，安装时螺栓可直接穿过垫片孔位完成锁紧，无需额外调整孔位对位，装配效率更高。设计时垫片的厚度需要严格匹配对应车型的装配间隙要求，过厚会导致制动盘轴向位置偏移，

　　与刹车卡钳的摩擦片对位不准，出现刹车拖滞、摩擦片偏磨的问题；过薄则无法起到间隙补偿作用，制动盘锁紧后容易出现应力变形，长期使用会引发制动抖动。垫片的内外径尺寸严格贴合轮毂与制动盘的贴合面边界，外径不会超出制动盘的安装贴合面，避免与周边的轮毂辐条、刹车卡钳壳体产生刮碰；内径大于后轮轴的最大外径，同时小于轴套的支撑外径，保证轴套可以压紧垫片内圈，不会出现垫片受压后内圈变形翘起的问题。六个安装孔采用等角度均匀分布，孔位公差与螺栓的配合间隙控制在合理范围，既保证安装时螺栓可以顺利穿入，又不会因为孔位间隙过大导致垫片安装后出现径向窜动，影响制动盘的安装同轴度。垫片的两个端面都做了平整处理，表面粗糙度满足装配要求，锁紧后可以与两侧的制动盘、

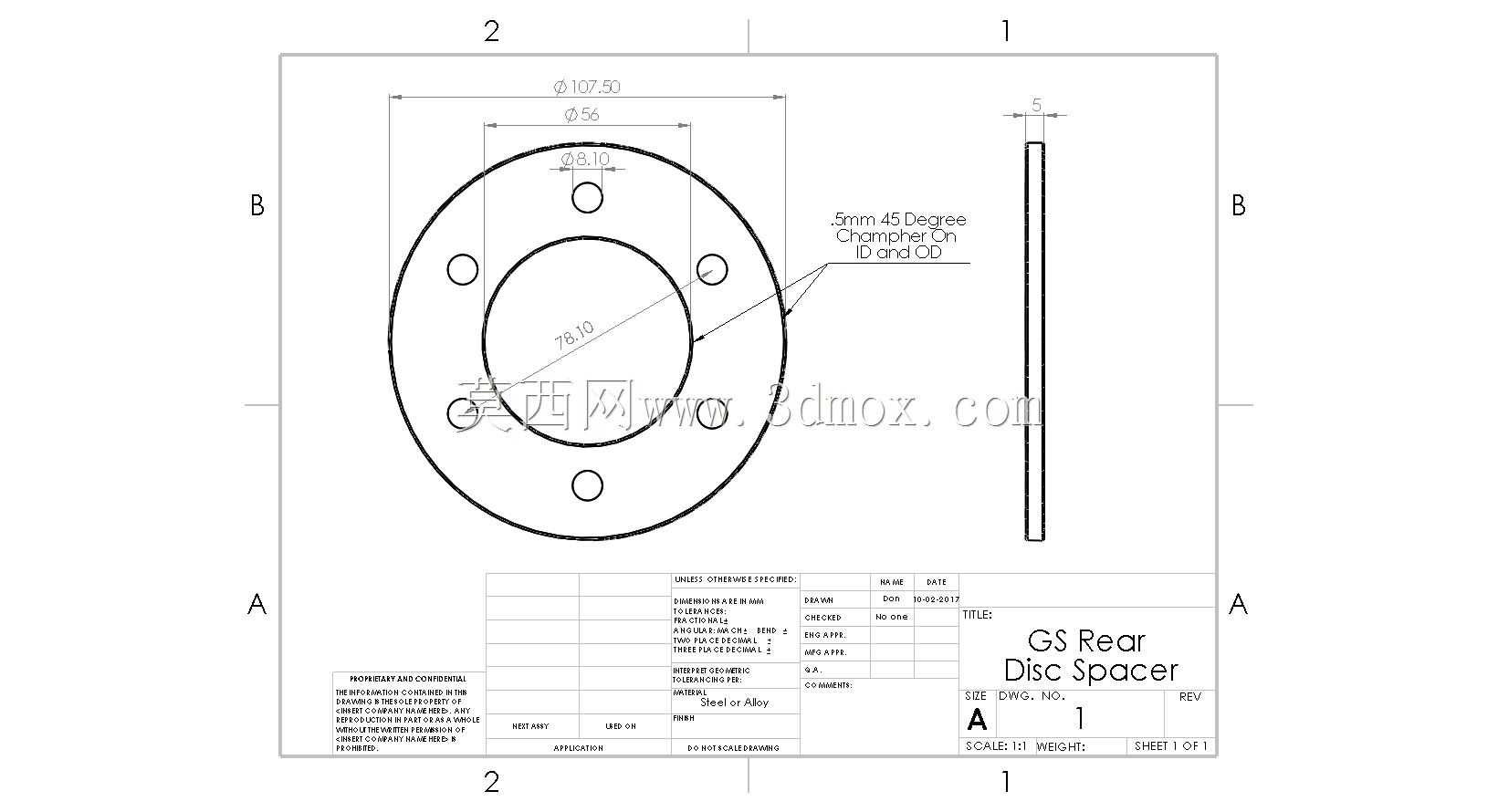

　　轮毂端面完全贴合，不会出现局部间隙导致的锁紧力不均，避免螺栓长期受交变载荷出现松动。在实际维修装配场景中，这类垫片属于易损的装配辅件，多次拆装制动盘后垫片端面可能出现压痕、变形，需要及时更换，否则会直接影响后轮制动系统的工作稳定性，建模时还原了垫片的实际安装尺寸、孔位分布与厚度参数，可直接用于装配干涉校验、维修配件的选型参考，也可作为摩托后轮总成装配仿真的配套零件使用。
