适配座圈集管的摩托车排气连接法兰结构

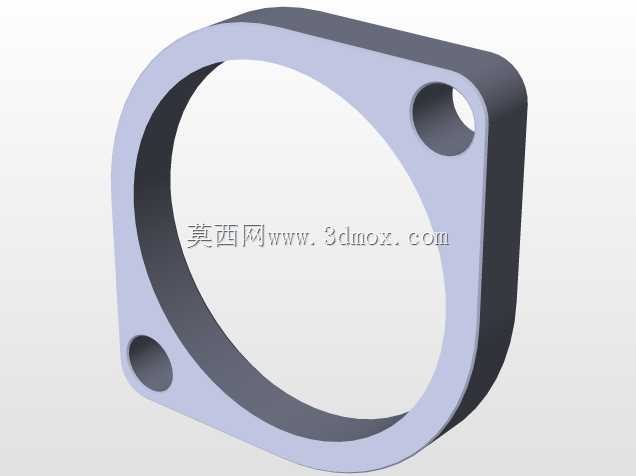

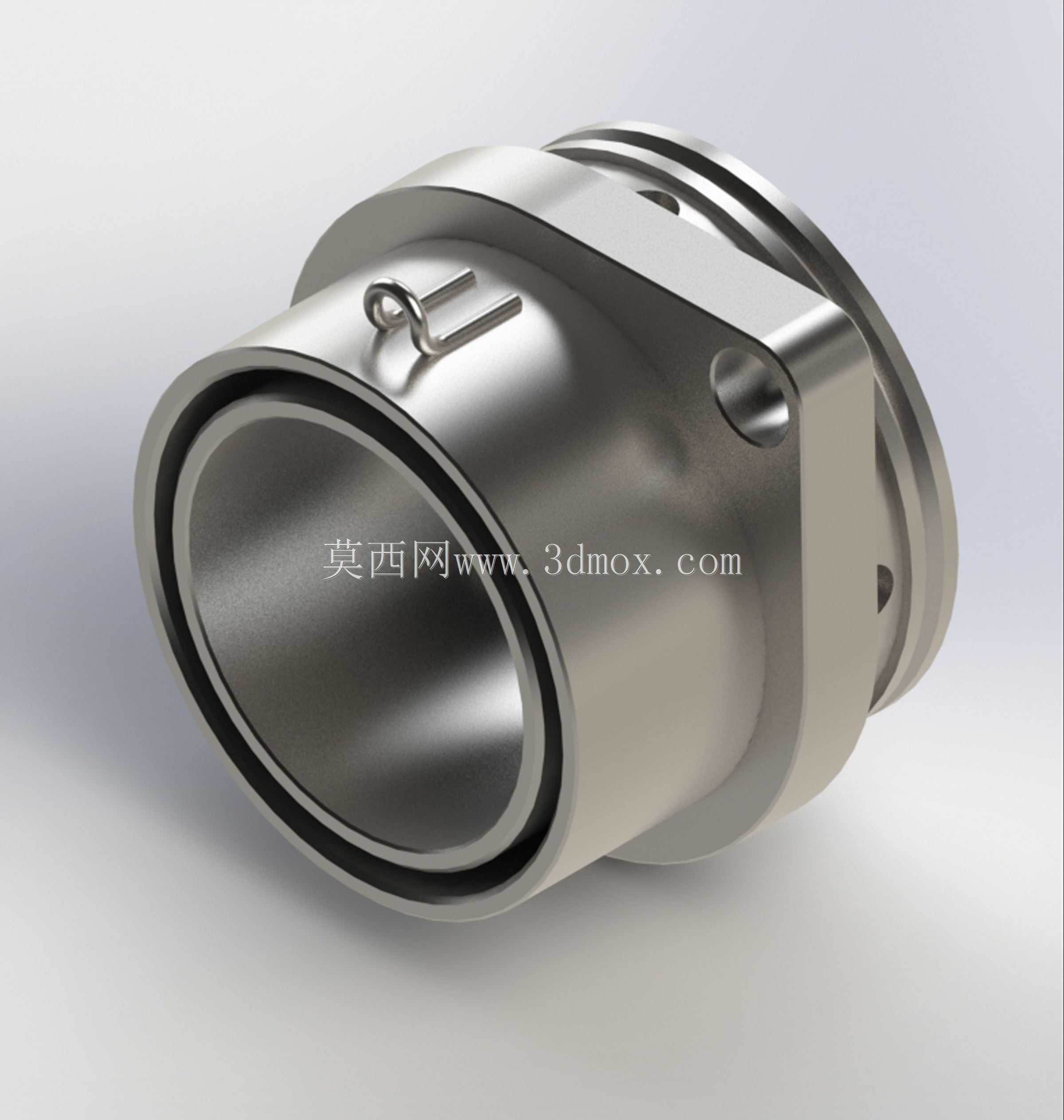

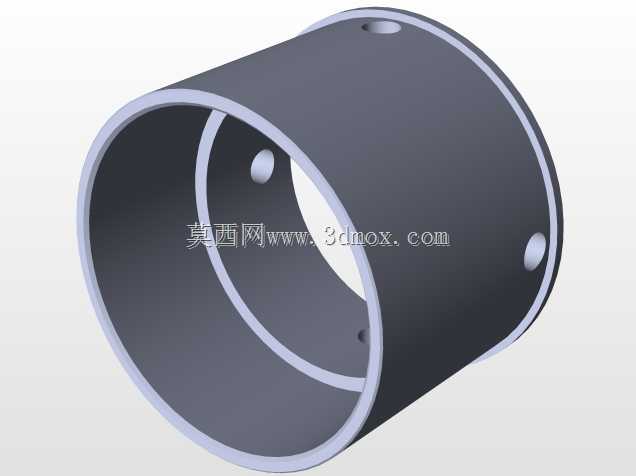

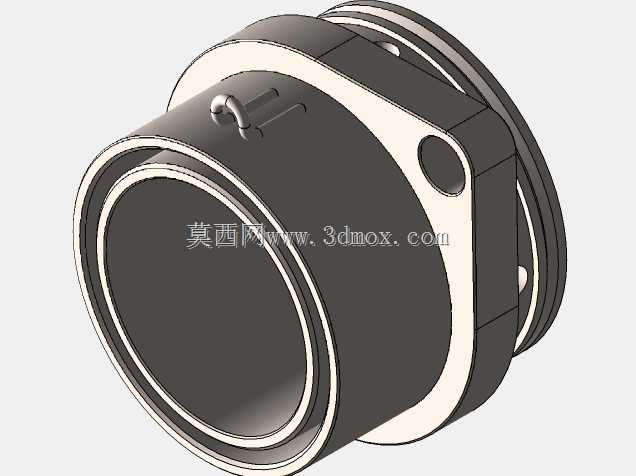

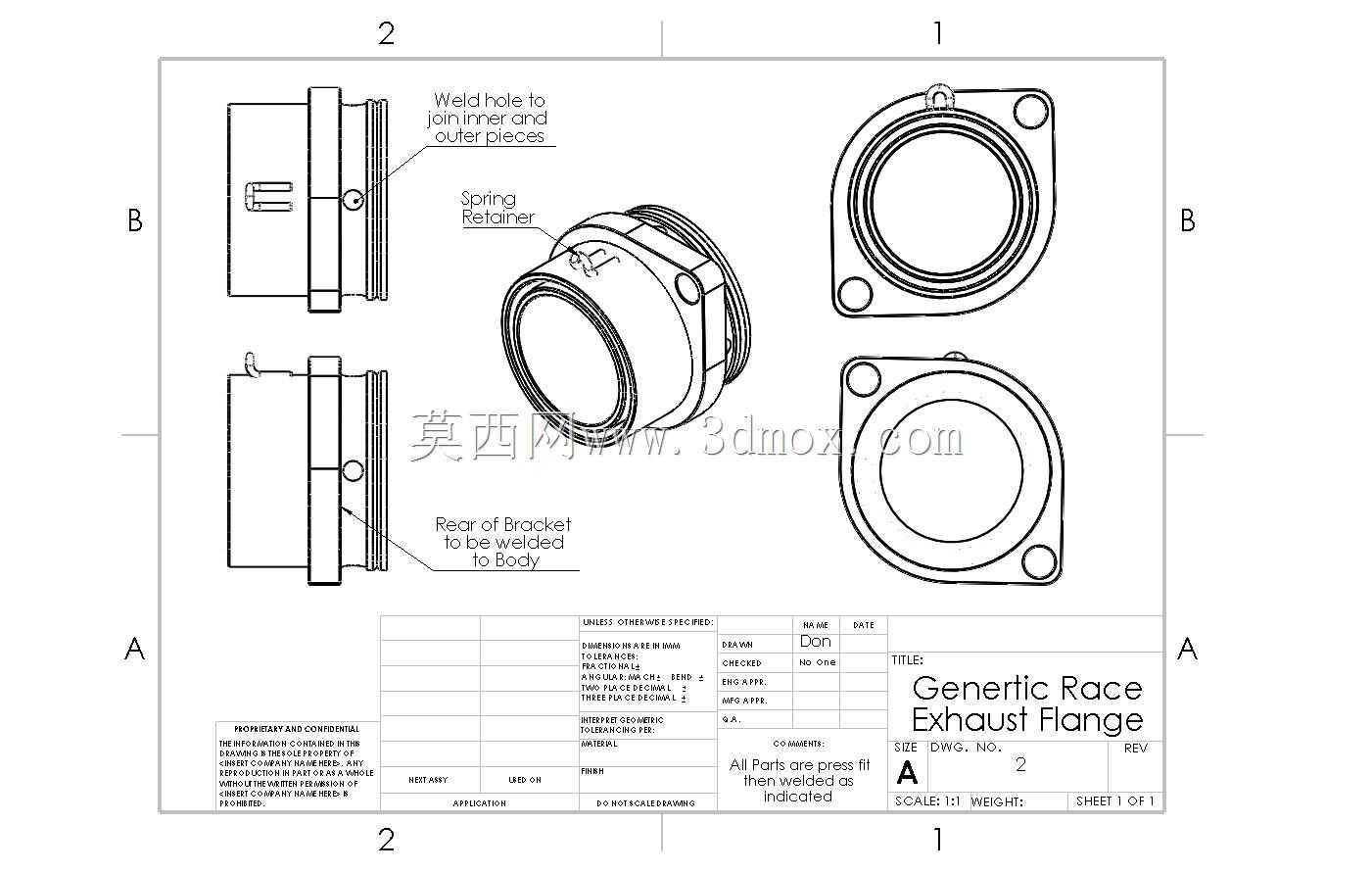

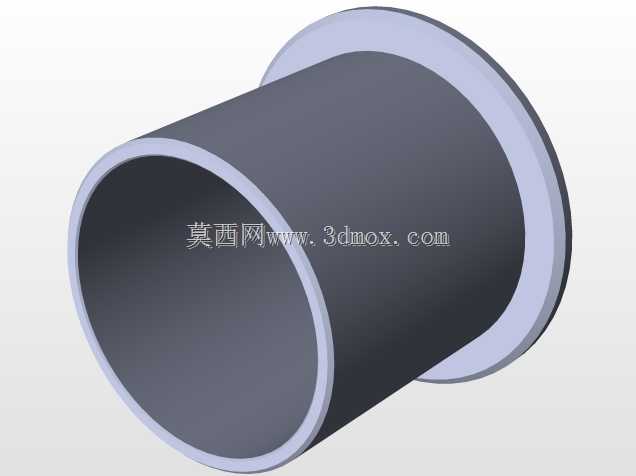

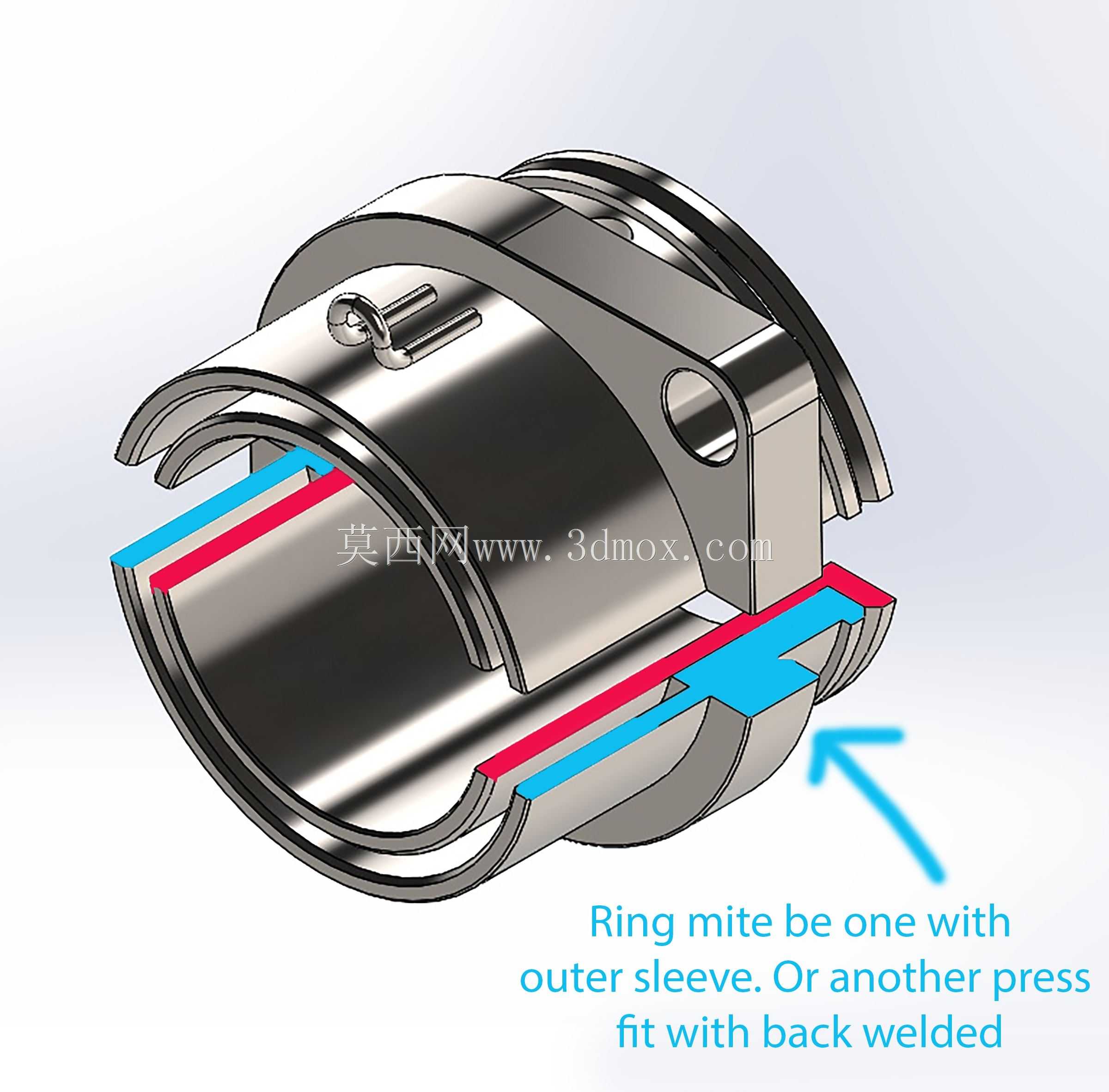

　　这类法兰结构主要应用在中小排量跨骑、踏板摩托车的排气系统前段，承担排气集管与座圈管路的刚性连接、密封定位作用，日常工况下需要持续承受发动机排出的高温脉冲气流，同时还要缓冲车辆行驶过程中产生的振动载荷，避免排气接口处出现漏气、松脱、异响等常见故障。从结构设计逻辑来看，该法兰采用内外管嵌套的复合结构，内管直接对接排气通路，保证气流通过的平顺性，减少排气紊流带来的背压异常升高，外管则承担结构承载与安装定位的功能，侧面预留的带孔安装耳可通过螺栓与周边车架或排气吊挂点实现柔性固定，抵消部分振动传递。内外管之间通过焊接孔位实现压接锁合，这种设计既可以避免双层管在长期高温振动下出现相对位移，也能根据生产工艺需求选择将外法兰直接与外管焊接为整体，

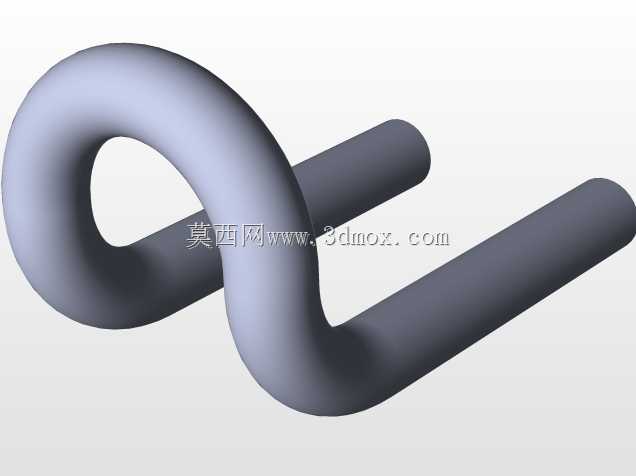

　　或是在管材成型阶段直接一体化加工外法兰结构，适配不同产能规模的生产线装配需求。从安装边界来看，法兰的对接端采用阶梯式止口设计，与座圈集管的配合面预留了标准的密封件安装槽位，装配时无需额外做配磨加工，只要对齐止口推入后配合卡箍或焊接固定即可保证密封性能，整体径向尺寸控制在常规摩托车排气前段的通用安装区间内，不会与周边的车架走线、护板安装位产生干涉。侧面的小金属挂耳结构是为了适配排气系统的辅助拉索固定，避免车辆长期颠簸后法兰与集管的连接焊缝出现应力集中开裂，法兰整体的壁厚分布做了差异化设计，对接密封区域壁厚略高于安装耳区域，既保证了密封面的结构强度不会因为长期热胀冷缩出现变形，也尽可能控制了零件自身重量，

　　符合摩托车零部件轻量化的设计方向。在实际选型适配时，这类法兰不需要针对特定车型做大幅改型，只要匹配对应管径的座圈集管即可通用在多数同排量段的摩托车排气改装、原厂替换场景中，安装时需要注意焊接孔位的压接深度，保证内外管的同轴度误差控制在合理区间，避免后续装配出现对接偏斜导致的密封失效问题。
