摩托车后轮链条张紧调节构件结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:450207
  • 摩托车后轮链条张紧调节构件结构
  • 摩托车后轮链条张紧调节构件结构
  • 摩托车后轮链条张紧调节构件结构

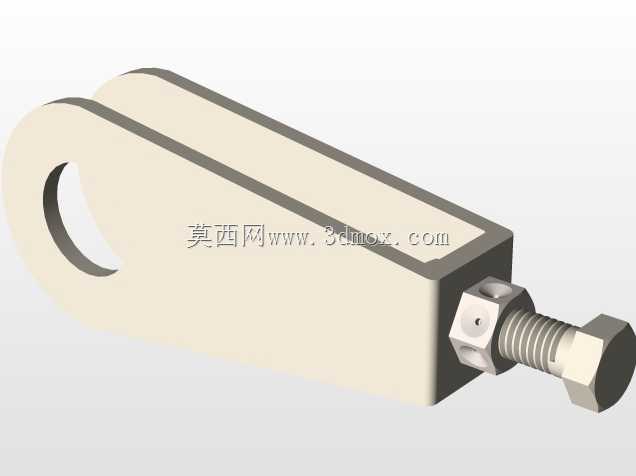

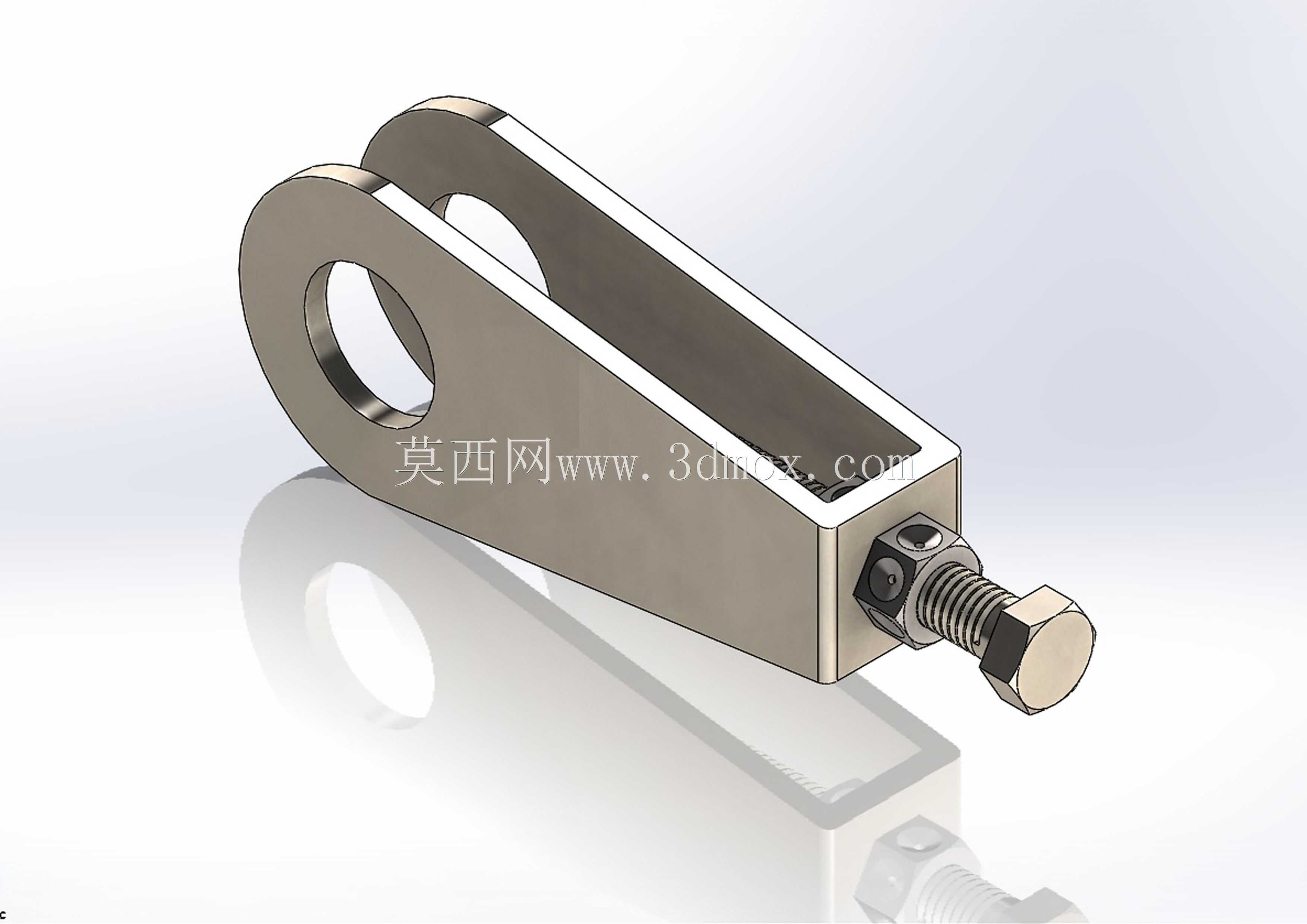

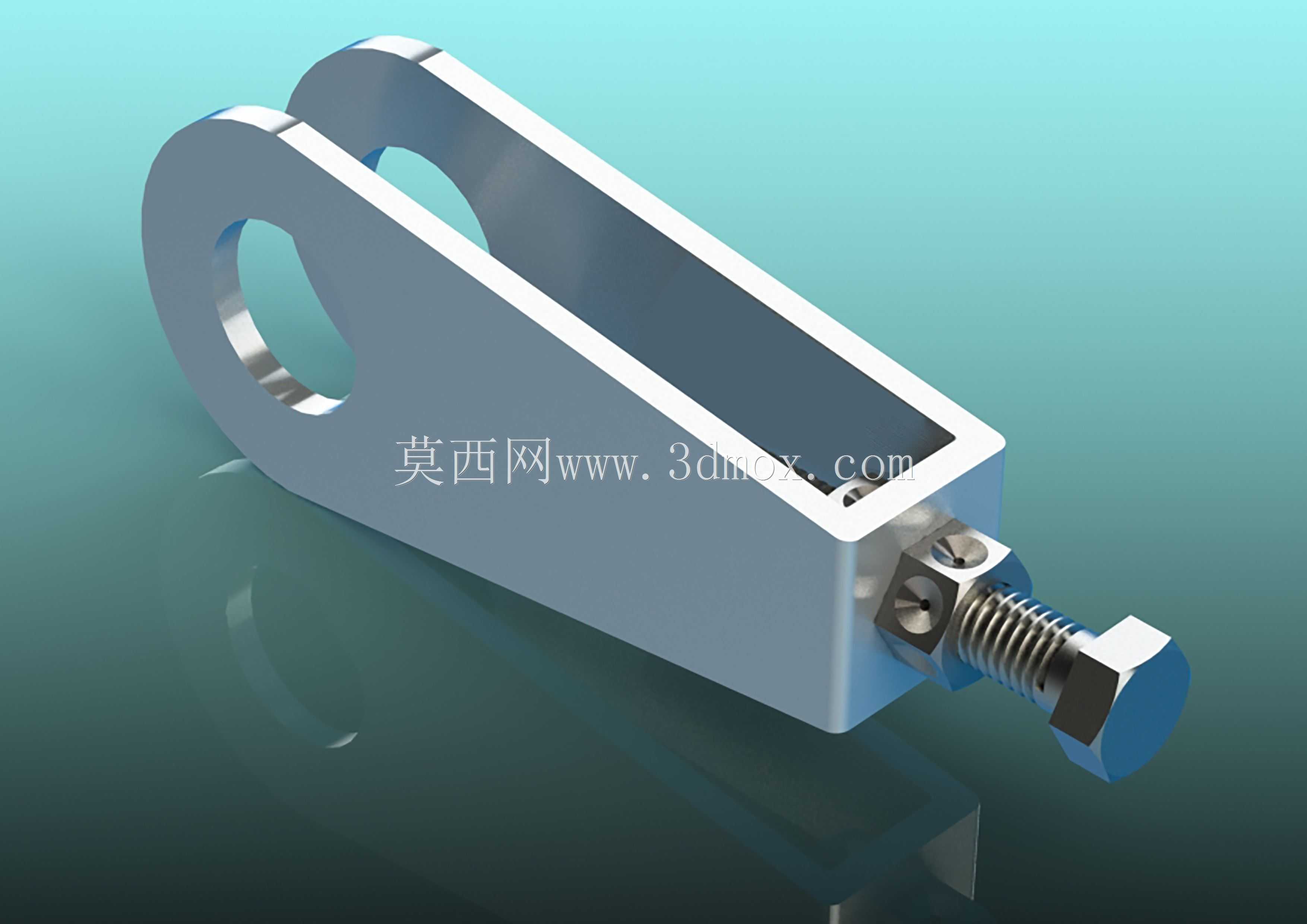

  这类带钻孔锁紧螺母的链条调节构件,主要应用在跨骑式摩托车后轮传动系统的张紧调整环节,日常维保中调整链条垂度、后轮轮距定位都要靠它实现精准限位,避免传动链条过松脱落、过紧加剧链轮磨损的问题,是后传动系统里不起眼但直接影响骑行安全的小构件。从结构设计来看,主体采用长槽式叉形结构,一端的大圆孔用于套在后轮轴的安装轴颈上,长槽则卡入后平叉的调节导向槽内,通过端部的螺栓旋进长度来改变后轮轴相对于平叉的前后位置,以此实现链条张紧度的微调。设计时特意在内侧设置独立嵌装螺母,而非直接在构件本体上加工螺纹,主要是考虑到调节过程中螺栓频繁旋动会产生磨损,独立螺母可单独更换,降低后期维保成本,同时嵌装结构能避免螺栓受侧向力时出现螺纹滑牙的问题,

  钻孔锁紧螺母的设计则是在调整到位后穿入开口销,防止车辆行驶过程中螺栓受振动回转松脱,保证张紧度不会自行变化。安装边界上,构件的叉形槽宽度需要匹配对应车型后平叉的导向筋厚度,保证滑动时无卡滞也无过大旷量,端部螺栓的伸出长度要覆盖该车型链条允许的最大调节行程,通常对应链条磨损伸长后的全生命周期调整量,大圆孔的内径与后轮轴直径采用间隙配合,既方便装配时穿入轴件,也不会因间隙过大导致后轮定位偏移。实际使用中,这类调节件需要承受后轮传递的牵引力以及链条张紧的反向拉力,所以主体结构的壁厚要满足抗扭、抗拉的强度要求,避免重载起步或者急加速时构件变形导致后轮错位。建模过程中需要注意长槽的平行度公差,以及端部螺母安装腔的同轴度,否则装配后会出现螺栓卡滞、调节不顺的问题,锁紧螺母上的钻孔位置要对应螺栓的径向孔位,保证开口销能顺利穿入锁止,构件表面的棱角都做了小倒角处理,避免装配时割手以及应力集中导致的开裂问题。
