摩托车带唇密封结构车轮垫片设计

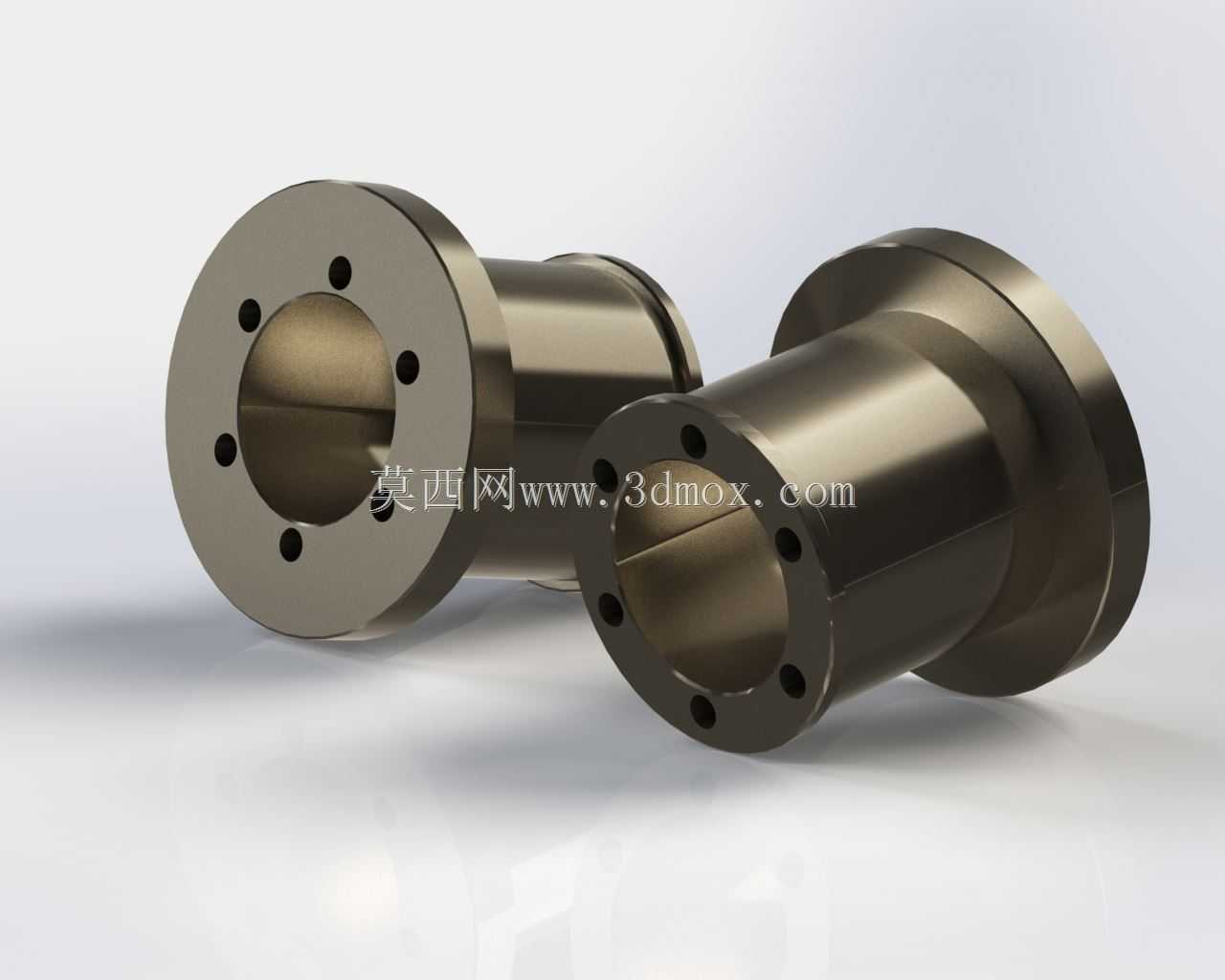

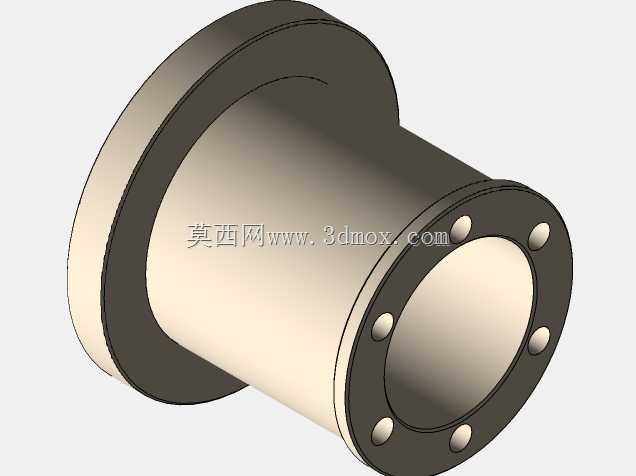

　　这类带唇结构的车轮垫片，主要应用在两轮摩托车的轮组安装节点，介于轮毂轴承安装位与轮轴锁紧端面之间，核心作用是填补轮轴装配后存在的环形间隙，阻断行车过程中路面溅水、泥沙、扬尘进入轮毂轴承腔体，避免轴承滚道出现磨粒磨损、润滑脂流失失效的问题。从结构设计逻辑来看，垫片采用带一体唇口的阶梯轴套形态，主体为同轴变径回转结构，大端为带均布安装孔的法兰盘面，小端为伸入轮毂装配腔的圆柱段，唇口结构设置在圆柱段与法兰面的衔接位置，装配后唇口会与轮毂端面的环形槽位形成过盈配合，无需额外加装密封圈就能实现径向与轴向的双重密封，相比普通平垫片，密封路径长度提升60%以上，能适应摩托车在非铺装路面行驶时的恶劣工况。设计过程中需要严格匹配安装边界尺寸，

　　法兰端的六个安装孔采用圆周等分布置，孔位公差控制在±0.05mm范围内，保证与轮毂端面的安装螺柱完全对位，不会出现装配干涉；圆柱段的外径尺寸与轮毂中心安装孔保持H7/h6的间隙配合，既保证装配时能顺利推入定位，又不会因间隙过大导致唇口偏磨；整体轴向长度需要匹配轮轴锁紧后的剩余间隙，避免垫片过厚导致轮轴锁紧力矩不足，或是垫片过薄导致唇口压缩量不够丧失密封性能。实际装车验证中，这类垫片能有效降低轮毂轴承的进水进沙概率，在日常通勤、轻度越野的使用场景下，轴承的维护周期可以延长40%左右，同时垫片本身采用金属一体加工成型，唇口位置做了圆角钝化处理，不会割伤装配面的防锈涂层，长期使用也不会出现橡胶密封件老化开裂的问题。

　　建模过程中优先保证回转面的同轴度要求，法兰端面与圆柱段轴线的垂直度公差控制在0.02mm以内，避免装配后出现轮轴偏摆，影响车轮动平衡；安装孔的倒角处理统一为C0.5，去除机加工产生的毛刺，防止装配时毛刺脱落掉入轴承内部。不同于普通的调整垫片，这款带唇垫片同时承担了间隙调整、密封防护、安装定位三个功能，不需要在轮组位置额外搭配密封挡圈，减少了装配环节的零件数量，也降低了售后维护的拆装复杂度，适配多数跨骑式摩托车的前轮安装位，也可根据轮轴尺寸调整参数后拓展到后轮、边轮等位置使用。
