铃木GS1000摩托车链轮托架衬套结构

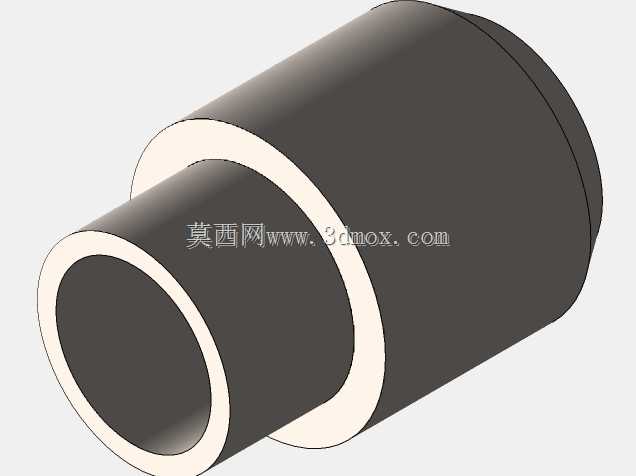

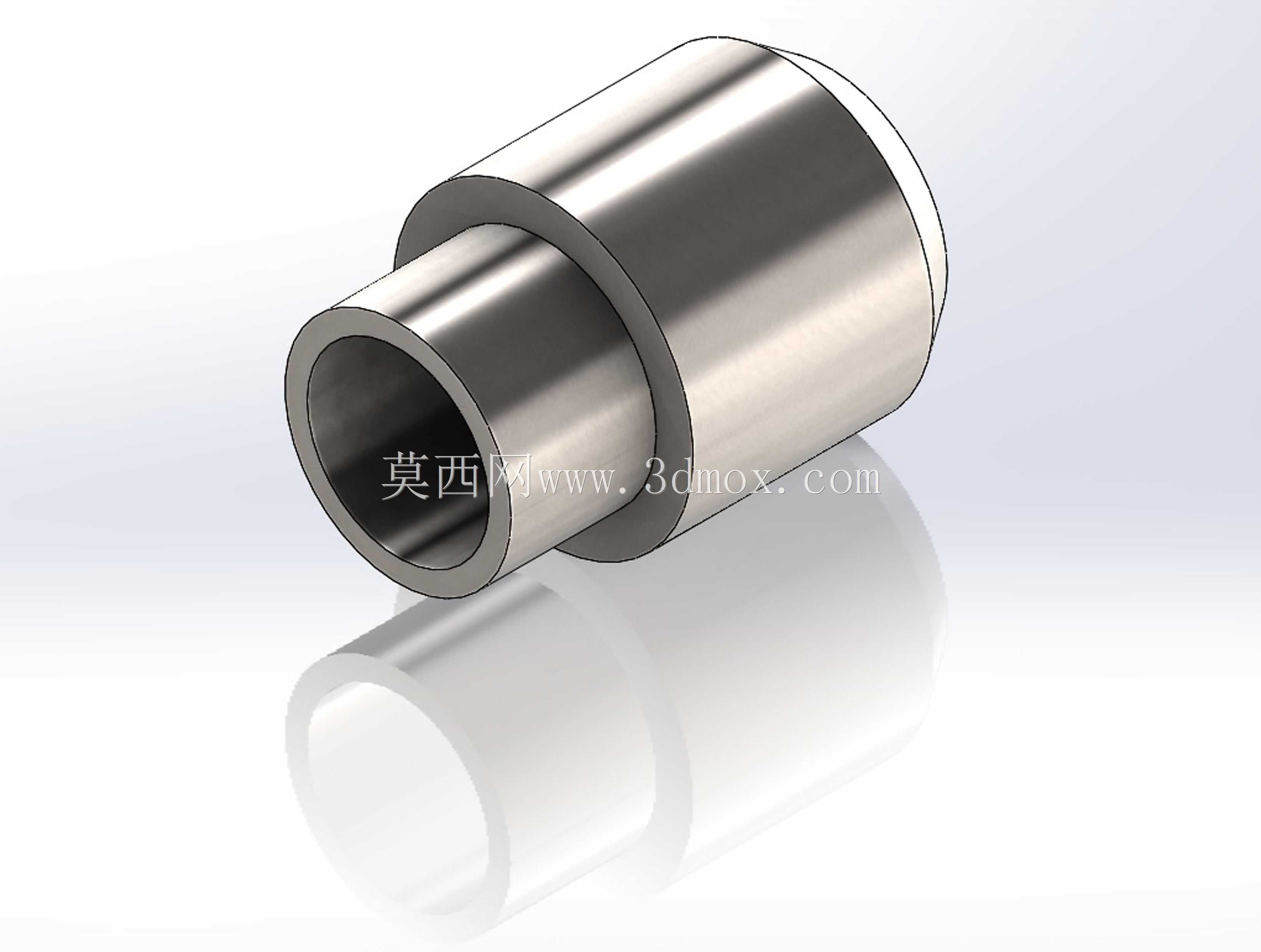

　　该零件应用于大排量摩托车后轮传动系统的链轮安装位，核心作用是为链轮提供径向支撑与轴向定位，同时隔绝链轮安装面与后摇臂安装座的直接接触，避免传动过程中链轮跳动带来的安装面磨损，还能抵消链轮与轮毂安装位之间的同轴度偏差，降低传动链运转时的附加载荷。从结构设计来看，零件采用阶梯式空心轴套构型，大直径段与小直径段为同轴一体式结构，内孔为贯通式光孔，用于穿装链轮固定螺栓或定位销轴，内孔的尺寸公差严格按照间隙配合要求设计，保证安装时销轴可顺利穿入，同时不会出现过大的径向窜动。大直径段的端面为主要承压面，表面粗糙度控制在合理范围，既保证与链轮安装面的贴合度，又避免加工成本过高；小直径段用于嵌入后摇臂或轮毂的对应安装沉孔内，实现径向定位，

　　两段的轴肩位置为轴向定位基准，安装时轴肩端面抵靠在安装座的台阶面上，可精准控制链轮的轴向安装位置，保证链轮与传动链的共面度，减少链条偏磨的概率。设计过程中充分考虑了零件的受力特性，摩托车传动系统在急加速、急减速时会传递较大的交变扭矩与轴向冲击力，因此零件的壁厚设计经过受力校核，大直径段壁厚满足冲击载荷下的强度要求，不会出现受压变形或断裂的情况，小直径段的长度与安装沉孔的深度匹配，避免安装后出现轴向间隙导致链轮窜动。零件的外圆表面无额外的沟槽或凸起结构，整体为回转体构型，加工工艺性良好，可采用棒料直接车削加工成型，加工时一次装夹即可完成内外圆与端面的加工，有效保证各段的同轴度要求，降低加工误差带来的安装偏差。在实际装车场景中，

　　该零件的安装边界需匹配对应车型的后摇臂安装孔尺寸，小直径段的外径与安装沉孔采用过渡配合，保证定位精度的同时不会出现装配困难，大直径段的外径小于链轮安装座的避让孔直径，避免安装时出现干涉，零件的总长度需严格匹配链轮安装面到轮毂定位面的距离，过长会导致链轮压紧不足出现松动，过短则会使链轮轴向定位失效，引发链条脱齿或异常磨损。此外，零件的空心结构在保证强度的前提下有效降低了自身重量，符合摩托车轻量化设计的需求，不会给后轮增加过多的非簧载质量，对车辆的操控稳定性有一定的正向作用。
