无尾飞翼布局遥控航模整机结构设计

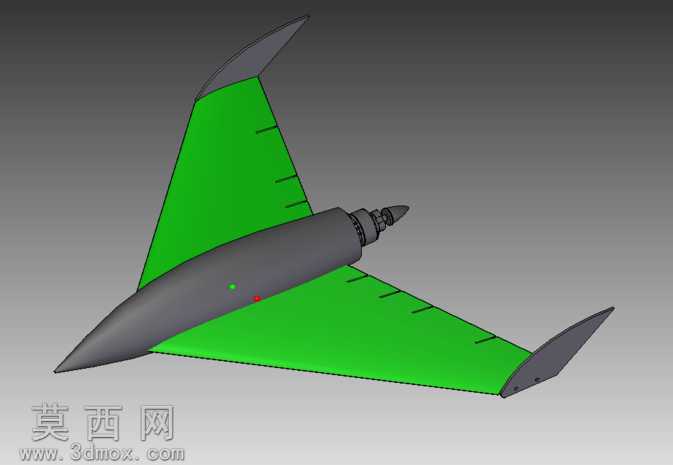

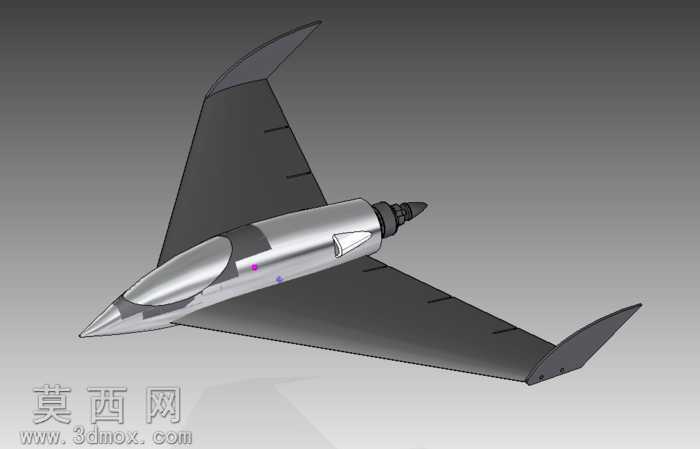

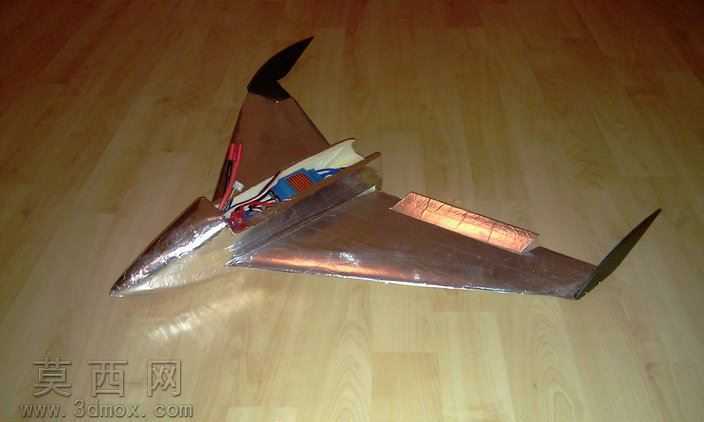

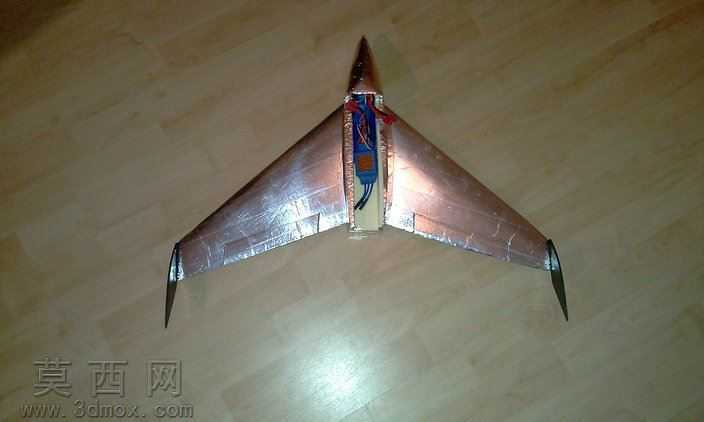

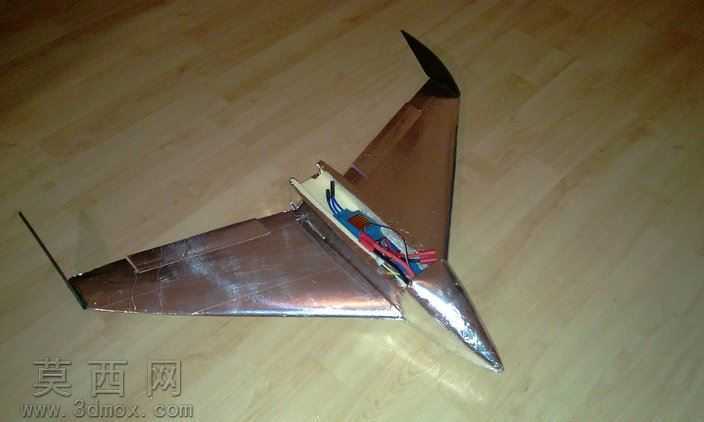

本作品为无尾飞翼布局的遥控航模整机三维建模成果，建模过程围绕飞翼构型的气动特性与结构集成需求展开，首先完成整体气动外形的曲面构建：机身采用流线型纺锤体设计，机头做尖锐修型以降低飞行阻力，机身中段预留动力舱安装空间，尾部适配无刷电机的安装接口，保证动力输出轴线与机身中轴线完全重合。机翼与机身采用翼身融合设计，整体为大后掠三角飞翼构型，翼面做渐变翼型设计，从翼根到翼尖厚度逐步收窄，翼尖设置上翘小翼，既能够抑制翼尖涡流降低诱导阻力，也可提升飞翼的航向稳定性，翼面表面预留舵面安装的刻线标识，对应升降副翼的安装位置，满足飞翼无垂尾构型下的姿态控制需求。建模过程中对各部件的装配公差做了精准控制，机身与机翼的融合曲面做了连续曲率处理，避免出现曲面断层影响气动表现，动力舱的安装位做了限位结构设计，保证无刷电机安装后同轴度符合要求，机身内部预留了电池、电调、接收机等航模电子设备的安装空间，同时做了走线槽的预留设计，避免设备线路干扰气动布局或操纵舵面的动作。材质渲染方面，机身主体采用哑光深灰色航空质感材质，模拟复合材料航模机身的视觉效果，翼面采用亮绿色哑光涂装，既提升飞行过程中的视觉辨识度，也和机身形成清晰的色彩区分，翼尖小翼采用与机身一致的深灰色材质，保证视觉整体性，机身处设置微小的红绿标识点，模拟航模的航行灯位置，提升模型的真实感。整体设计充分考虑了遥控航模的实际飞行需求，在保证飞翼构型低阻力、高升阻比优势的前提下，兼顾了结构装配的合理性与电子设备的安装兼容性，整体曲面流畅、结构分区清晰，各部件的连接逻辑符合航模制作的实际工艺要求，可直接用于航模的结构验证、3D打印制作或者模具开模参考，完整还原了无刷动力飞翼航模的全部结构特征。
