康拉德Reely ES-05伺服舵机三维建模设计

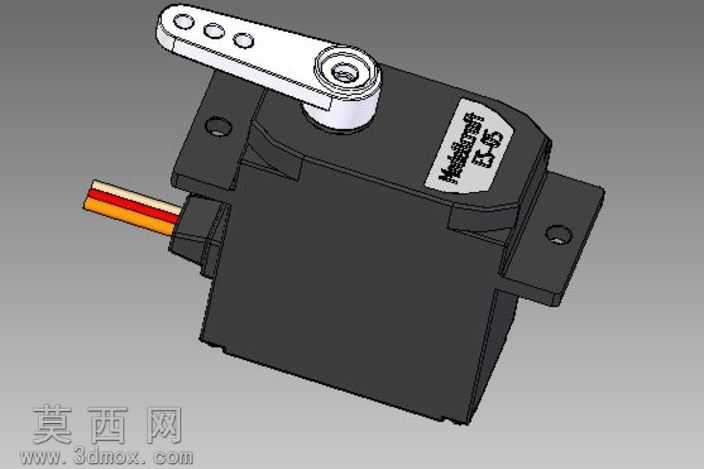

本模型为康拉德Reely系列Modellcraft ES-05伺服舵机的精细化三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了该款舵机的全部结构细节与外观特征。建模阶段首先对舵机的整体尺寸进行精准标定，以实际产品的测绘尺寸为基准搭建主体框架，先构建舵机的方形主体外壳，外壳部分采用实体拉伸与切除特征完成，精准还原外壳两侧的安装固定耳结构，固定耳上的安装孔位严格按照实际安装尺寸设计，保证模型可直接用于装配场景的模拟验证。舵机顶部的输出摇臂部分单独进行参数化建模，摇臂上的三个连接孔位按照实际舵盘的安装间距精准排布，摇臂与输出轴的配合结构做了公差适配的细节处理，还原输出轴的限位结构，保证摇臂转动的角度限位特征与实物一致。舵机侧面引出的信号电源线部分，采用扫掠特征完成线缆的建模，还原红橙黑三色线的分层结构与出线口的护套细节，线缆的出线角度与实物保持一致，提升模型的真实感。外壳表面的品牌标识区域采用贴图与浮雕特征结合的方式处理，精准还原Modellcraft与ES-05的标识字样，标识的位置、大小与实物完全匹配。材质渲染阶段，舵机主体外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光度参数，还原塑料外壳的磨砂质感；顶部输出摇臂与输出轴部分赋予亮白色硬质塑料与金属转轴材质，金属部分调整金属光泽度与反射参数，还原金属转轴的金属质感；线缆部分分别赋予红、橙、黑三色的软质PVC材质，调整材质的软质质感参数，还原线缆的柔韧视觉效果。结构设计上完整还原舵机的内部安装逻辑，虽然外观模型未做全内部拆解，但外壳的分型线、合模缝细节都做了精细化处理，外壳的边角倒圆角特征完全按照实物的圆角半径构建，避免出现尖锐棱角与实物不符的问题。整个建模过程遵循从整体到局部的设计思路，先确定主体的外形轮廓与安装基准，再逐步细化顶部摇臂、出线口、固定耳、标识等细节特征，每一个特征的尺寸都经过反复核对，保证模型的尺寸精度与结构准确性，可用于航模、小型自动化装置、机器人关节等场景的装配模拟、结构验证与渲染展示使用，模型的结构完整性高，细节还原度好，能够满足不同场景下的三维设计使用需求。
