工业导轨式信号隔离处理模块结构

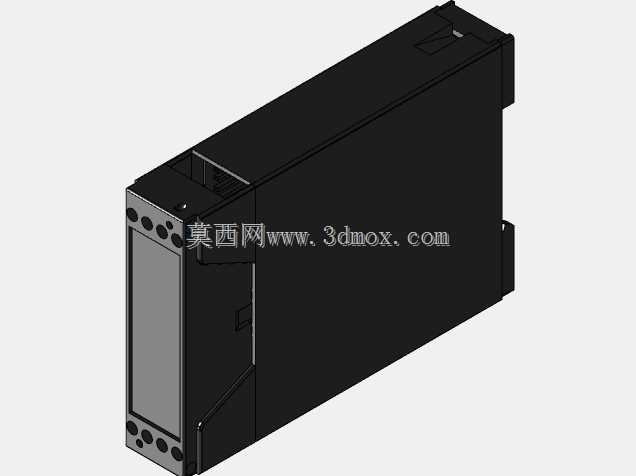

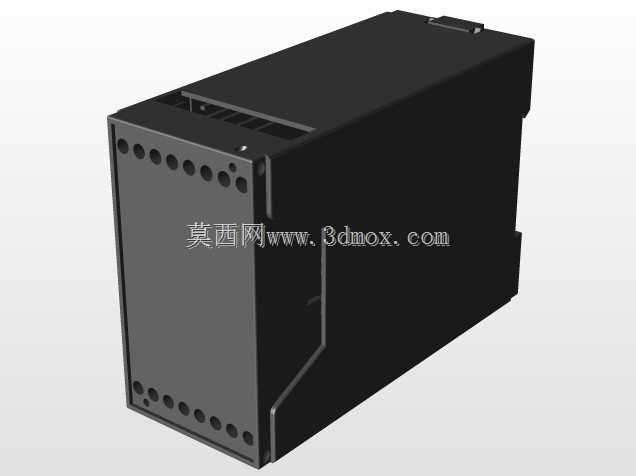

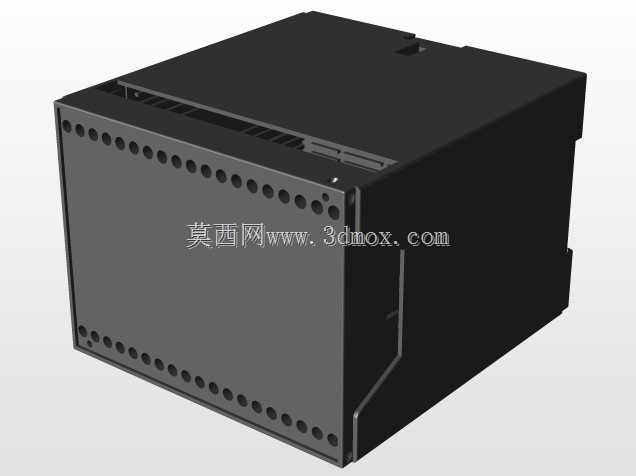

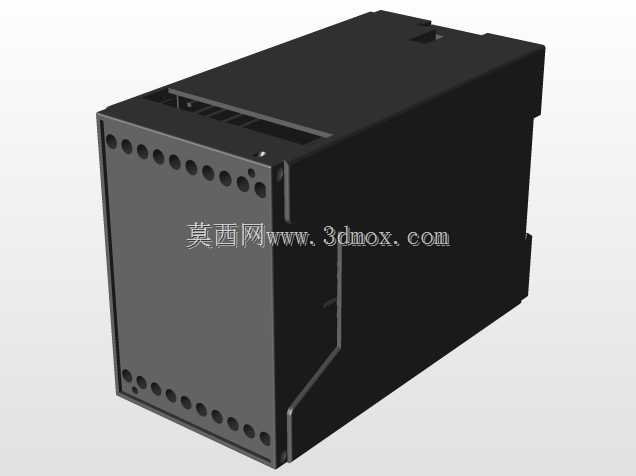

　　这类导轨式安装的信号处理部件，在工业现场的分布式控制系统、PLC控制柜、过程量采集回路里应用极广，主要承担现场传感器侧与主控系统侧的信号隔离、转换、调理功能，能有效阻断现场地环路带来的共模干扰，避免强电侧的浪涌、尖峰脉冲串入主控IO模块损坏核心控制单元，同时可将不同制式的现场传感器信号统一转换为控制系统可识别的标准信号量程，解决不同厂商设备间信号制式不匹配的对接问题。从结构设计来看，整体采用窄款长方体塑壳主体，宽度严格遵循DIN导轨安装的模数化尺寸规范，单模块占用的柜内安装空间极小，可在标准安装导轨上紧密并排布设，充分利用控制柜内的横向安装空间，适配高密度IO点位的集成柜布设需求。壳体正面预留了状态指示区域与接线标识位，

　　上下两端的接线端子区域做了分层结构设计，强电侧与信号侧端子保持足够的电气间隙，满足低压电气设备的安规爬电距离要求，现场接线时可直接通过端子排的标识快速完成进线与出线的压接，无需额外转接配件。壳体侧面设计了一体化的导轨卡扣结构，安装时只需对准标准35mmDIN导轨按压即可完成固定，拆卸时通过卡扣的解锁拨片就能快速取下模块，无需借助额外工具，能大幅提升柜内布线、后期运维更换的作业效率。壳体表面做了细微的防滑筋条设计，既可以提升模块并排安装时的结构贴合度，避免柜内风机运行带来的振动导致模块移位，也能在注塑成型时减少壳体的翘曲变形量，保证各拼接面的装配公差控制在合理范围内。模块内部的PCB安装槽做了定位筋设计，

　　可将核心电路板牢牢卡在壳体内指定位置，避免运输、安装过程中的振动导致板上元件虚焊或接插件松脱，前后端盖与主体壳体采用卡扣加超声焊接的组合固定方式，既可以达到工业现场要求的防护等级，也能在维修时通过专用工具拆开壳体完成内部元件的更换。在安装边界上，模块上下方需要预留至少30mm的走线空间，方便进出线缆的弯曲与绑扎，左右相邻模块间无需额外预留间隙，可直接紧贴安装，模块背部与导轨安装面的贴合度经过公差匹配，不会出现安装后翘头、松动的情况，适配绝大多数工业控制柜、现场接线箱的安装环境，不管是室内恒温的中控室机柜，还是车间现场带防尘要求的壁挂式控制箱，都能满足长期稳定运行的结构强度要求。
