三引脚直插式电子元器件封装结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:450295
  • 三引脚直插式电子元器件封装结构

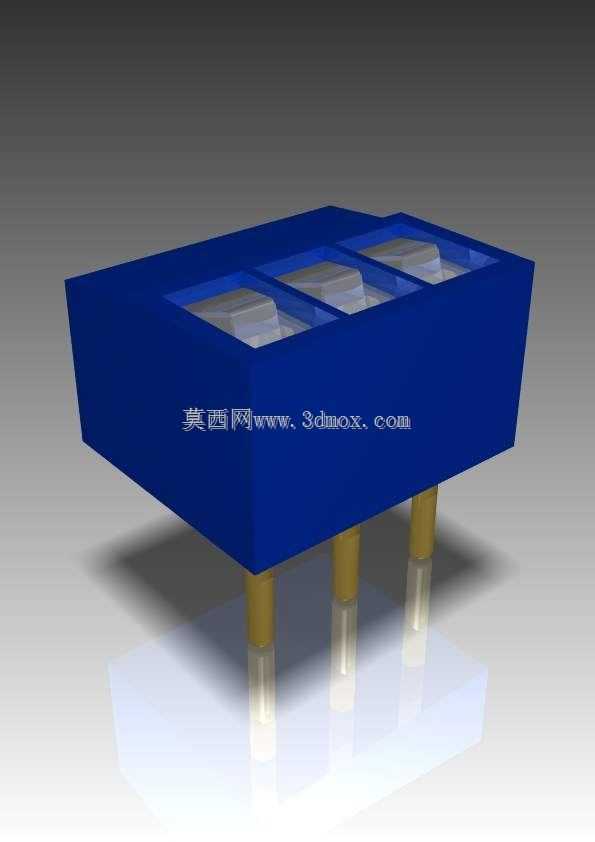

  这款三引脚直插式元件结构,主要应用在通孔插装工艺的印制电路板装配场景中,常见于消费类电子、工业控制板卡、低压电源模块的板级电路搭建环节,承担电路信号传输、功率切换或者基础电路参数匹配的实际作用。从结构设计逻辑来看,整体采用上方矩形塑封壳体搭配下方等距排布金属引脚的布局,壳体上方预留三个内凹的定位槽位,既可以在自动化插件工序中供视觉识别系统抓取定位特征,也能在批量编带包装时实现相邻元件的卡位固定,避免转运过程中引脚受挤压变形。壳体部分采用绝缘阻燃的工程塑料材质,内部包裹核心功能芯片与引脚的连接结构,外壳的直角棱边做了微小的倒角处理,既可以降低注塑生产环节的应力集中问题,也能避免插件作业时锋利边缘划伤操作人员或者破坏电路板阻焊层。

  三根圆柱形金属引脚采用等间距直线排布,引脚根部与塑封壳体结合处做了密封加固结构,能够承受波峰焊过程中的高温冲击,避免焊锡渗入壳体内部造成内部电路短路;引脚伸出壳体的长度经过适配常规板厚设计,穿过电路板焊盘后预留的长度刚好满足波峰焊的吃锡要求,不需要额外剪脚工序就能满足焊接可靠性要求。安装边界方面,塑封壳体的长宽尺寸适配常规2.54mm间距的通孔焊盘布局,引脚直径与标准插件焊盘的孔径匹配,插件后壳体底面与电路板表面预留微小间隙,既可以避免焊接时壳体与电路板之间残留助焊剂难以清理,也能为焊接后的热量散发留出空间。在实际选型使用时,这种结构的元件可以适配手工插件、全自动高速插件机的作业要求,引脚的金属镀层具备良好的可焊性,

  能够适应无铅焊料的焊接温度曲线,长期工作环境下塑封壳体的绝缘性能不会出现明显衰减,引脚的机械强度可以承受多次插拔维修的受力需求,不会出现引脚断裂或者与壳体松脱的问题。设计过程中重点平衡了生产工艺可行性与实际使用可靠性,壳体的壁厚均匀,符合注塑成型的工艺要求,不会出现缩痕、缺料等成型缺陷,引脚与塑封材料的结合力经过结构优化,能够承受插件时的轴向推力,不会出现引脚退针的情况。
