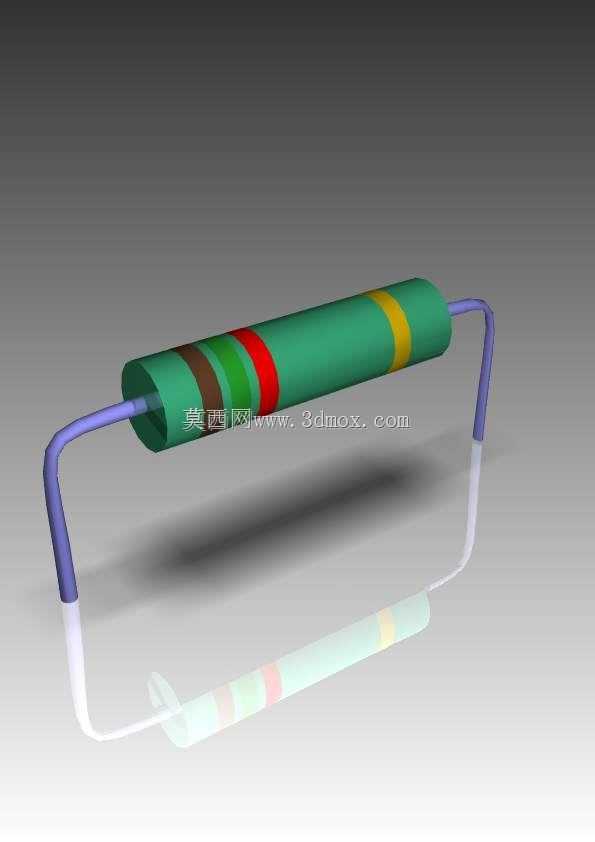

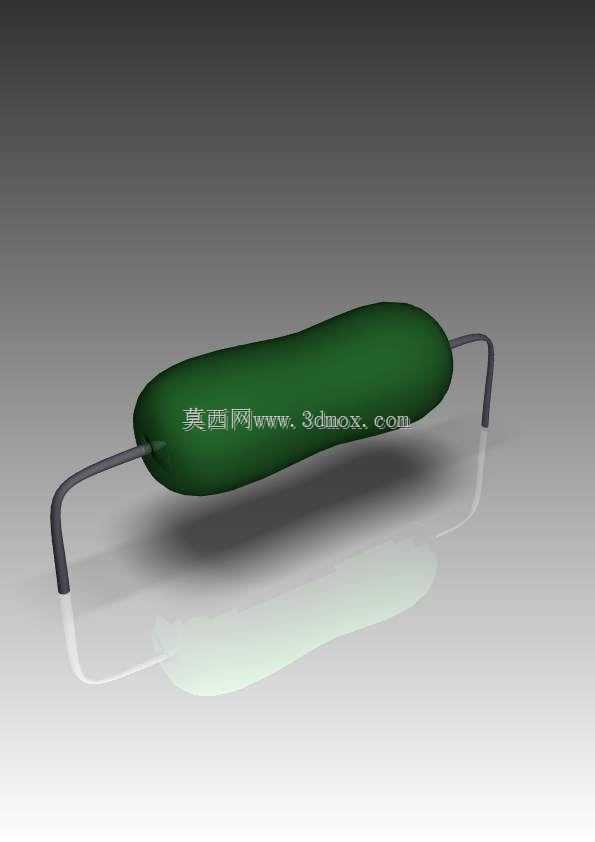

带色环标识直插式轴向引线电阻结构

　　在常规通孔插装电路板的设计场景里，这类轴向引线电阻是板级电路里最基础的无源限流元件，日常做电路原理验证、小批量工控板打样、老旧家电维修替换时，都会频繁用到这类元件的三维结构做装配干涉检查。做这个模型的时候，最先要敲定的是主体瓷芯的长径比，常规1/4W功率等级的电阻，主体瓷管长度控制在6mm左右，外径2.3mm，两端金属帽的压接位置要留出0.8mm的搭接量，保证引线和瓷体的连接强度符合波峰焊时的机械应力要求。色环的排布是建模时容易出错的环节，不能随便把色带贴在瓷体表面，要对应实际电阻的阻值标识规则，有效数字环、倍率环、误差环的宽度比例要做区分，误差环的宽度比普通色环宽出1.5倍，位置距离端部金属帽的距离也要比其他色环远1mm左右，

　　避免生产时读值出错。引线的弯折半径是做板级装配必须考虑的安装边界，引线从金属帽引出后，先做平直段延伸，再按照PCB板孔位的间距做90度弯折，弯折处的内圆角半径不能小于引线直径的2倍，不然反复弯折或者焊接受热后容易出现引线断裂的问题。实际电路应用里，这类电阻主要承担限流、分压、上拉下拉的功能，建模时要把瓷体表面的哑光绿漆质感、金属帽的镀锡层光泽、引线的紫铜镀锡材质区分开，做装配仿真的时候，还要考虑电阻本体和周边电容、二极管等元件的安全间距，尤其是高压电路场景下，电阻本体和相邻走线的爬电距离要留足，不能因为模型尺寸偏差导致后期PCB打样后出现元件装不下、绝缘距离不足的问题。很多新手建模的时候容易把引线做成和瓷体刚性连接的结构，

　　实际上金属帽和瓷体是压接配合，引线在金属帽里有微小的活动余量，做跌落仿真或者热应力仿真的时候，这个配合间隙的参数设置会直接影响仿真结果的准确性。另外瓷体两端的环氧包封层厚度也要控制在0.2mm左右，这层结构是用来固定色环漆层，同时提升元件的防潮性能，建模时如果忽略这层结构，做热仿真的时候电阻的散热参数计算就会出现偏差，毕竟环氧层的导热系数和内部陶瓷基体的导热系数差异很大，会直接影响电阻工作时的温升计算结果。
