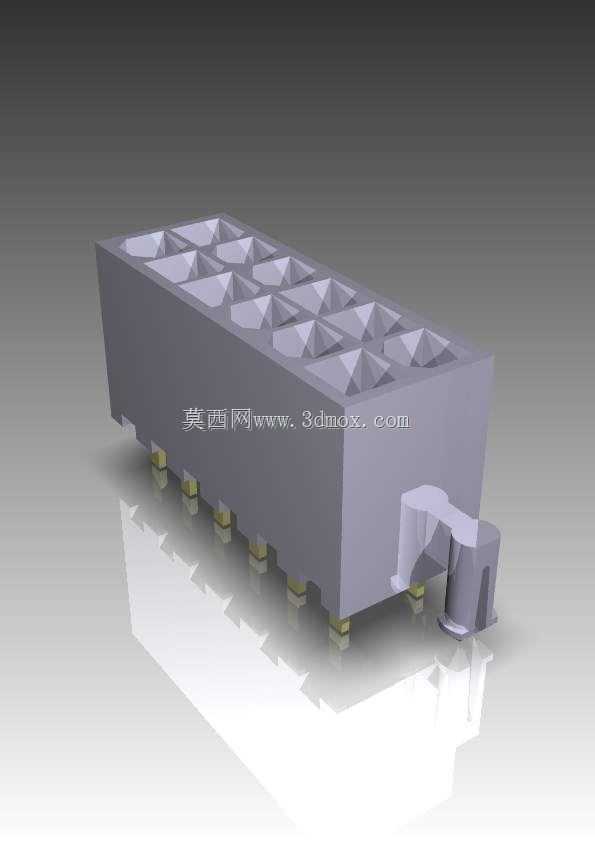

这款接插件结构的设计,最初是针对工业控制板卡间大电流信号混传场景做的优化,区别于常规平口接插件的点接触形式,接触端采用锥面导向结构,在插拔过程中能自动修正插接角度偏差,哪怕现场装配时存在1.5度以内的倾斜,也能顺利完成对接,不会出现插针弯折、接触件错位的问题。从实际应用场景来看,这类结构常被用在工控机箱内部的板卡供电连接、大功率信号转接工位,相比普通排针排母,锥面接触的有效接触面积提升了近40%,能降低大电流传输时的接触电阻,减少长期通电后的温升问题,避免接插件过热导致的连接失效。设计阶段首先考虑的是安装边界的适配性,整体壳体采用直插式安装定位,底部焊脚间距符合常规板卡的焊盘排布规范,
不需要额外修改PCB的开孔布局就能直接替换原有同规格接插件,壳体侧面设置的防脱卡扣结构,在插接到位后会自动卡入对接端的卡槽,设备运行过程中遇到振动、冲击工况时,不会出现接插件松脱、信号中断的问题。接触端子的排布采用等间距阵列布局,每个端子的锥面接触端都做了导向倒角,插接时的插入力控制在合理区间,既不会因为插入力过大导致装配困难,也不会因为保持力不足出现接触不良。壳体上部的阵列式锥槽结构,一方面是和对接端的锥头形成配合导向,另一方面也能在插接到位后形成多道密封阻隔,减少车间环境中的粉尘、潮气进入接触区域,提升接插件在复杂工业环境下的使用寿命。底部的焊脚采用阶梯式定位设计,过波峰焊时能自动校正壳体的安装垂直度,避免焊接后出现壳体倾斜、
对接偏移的问题,焊脚的尺寸预留了足够的焊锡附着空间,焊接后的抗拉强度能满足常规工业设备的布线拉扯要求。在结构细节处理上,每个接触端子的根部都做了应力释放槽,当接插件受到侧向力时,应力会在释放槽位置被分散,不会直接传递到焊盘位置导致焊盘脱落,壳体的壁厚设计兼顾了结构强度和注塑成型的工艺性,不会出现注塑缩痕、变形的问题,批量生产时的尺寸一致性更容易控制。这类接插件在实际选型时,不需要额外定制安装固定件,直接采用标准PCB焊盘就能完成装配,能大幅缩短板卡设计的周期,同时锥面接触的自清洁特性,在多次插拔后能磨掉接触表面的氧化层,长期使用后的接触稳定性比普通平口接插件更有优势,适合用在需要频繁维护插拔的设备工位,减少后期运维的故障排查成本。
