高精度贴片式电阻电子元器件三维结构

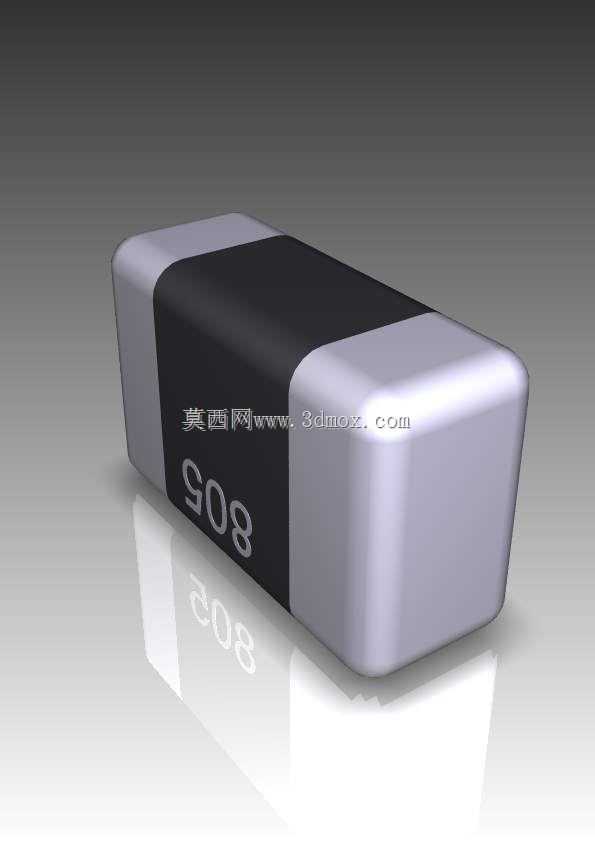

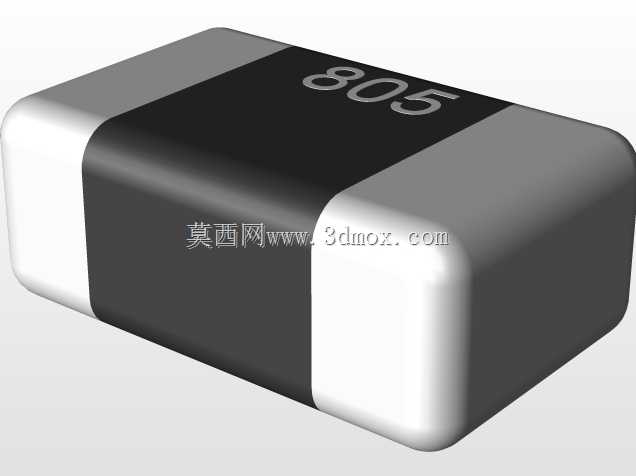

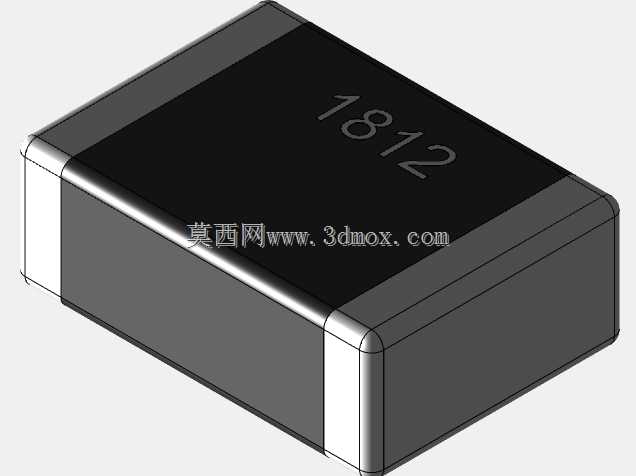

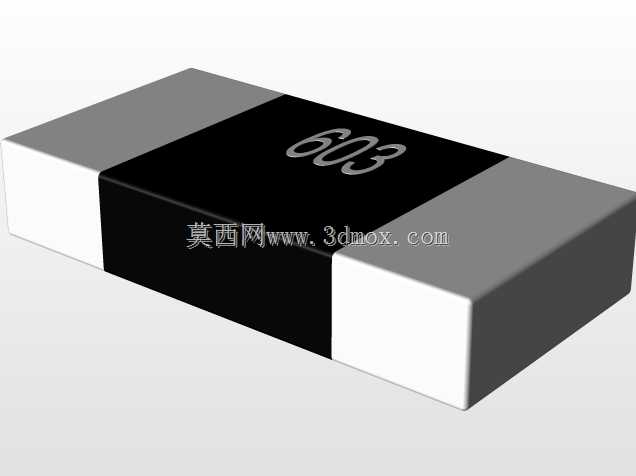

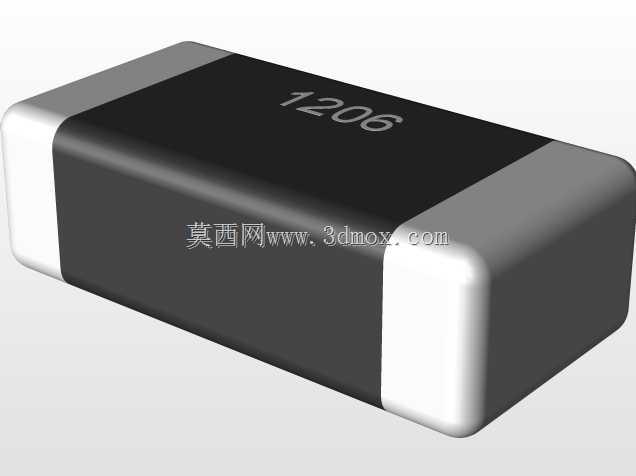

　　在消费电子、工业控制板卡、汽车电子模块的PCB组装流程里，贴片电阻是占板率最高的无源基础元件之一，这类元件的三维建模精度直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、回流焊工艺仿真的最终结果。建模过程中首先要还原元件的三段式实体结构，两端的金属端帽采用圆角过渡的长方体结构，边缘做了0.02mm的倒角处理，避免仿真过程中出现应力集中的误判，中间的陶瓷基体部分严格按照标称尺寸控制长宽厚比例，表面印刷的阻值标识字符做了凹陷贴合处理，和实体表面完全共面，不会出现字符浮于表面的建模错误。从安装边界来看，这类0805封装的贴片电阻，焊盘设计需要预留0.15mm的侧部偏移余量，两端焊盘的长度要比金属端帽的搭接长度多0.2mm，

　　保证回流焊过程中焊锡能够形成均匀的半月形浸润面，建模时特意将金属端帽的底部做了0.01mm的微凸处理，还原实际元件生产过程中形成的端面弧度，避免在PCB装配仿真时出现元件与焊盘完全零间隙贴合的不符合实际生产的情况。从功能特性角度，模型还原了贴片电阻的实体绝缘特性，在做板卡电磁兼容仿真时，可以直接赋予陶瓷基体对应的介电常数参数、金属端帽对应的导电参数，不需要额外对模型进行面域拆分。设计思路上没有采用简单的长方体拼接方式，而是通过整体实体切除、圆角过渡的方式构建一体化模型，所有相邻面之间都做了G1连续处理，导入到任何三维软件中都不会出现破面、面法线反转的问题，能够直接用于自动化产线的数字孪生场景搭建。在实际选型参考中，

　　这个模型的尺寸公差控制在±0.02mm以内，完全符合电子装联的仿真精度要求，不管是做PCB的3D布局检查、装配干涉校验，还是做SMT贴装路径的模拟，都能够直接调用，不需要二次修整模型结构。模型表面的哑光陶瓷质感、金属端帽的镀锡层质感都做了对应材质分区，在做产品渲染、板卡展示时可以直接调用材质属性，不需要重新进行面的拆分赋值。
