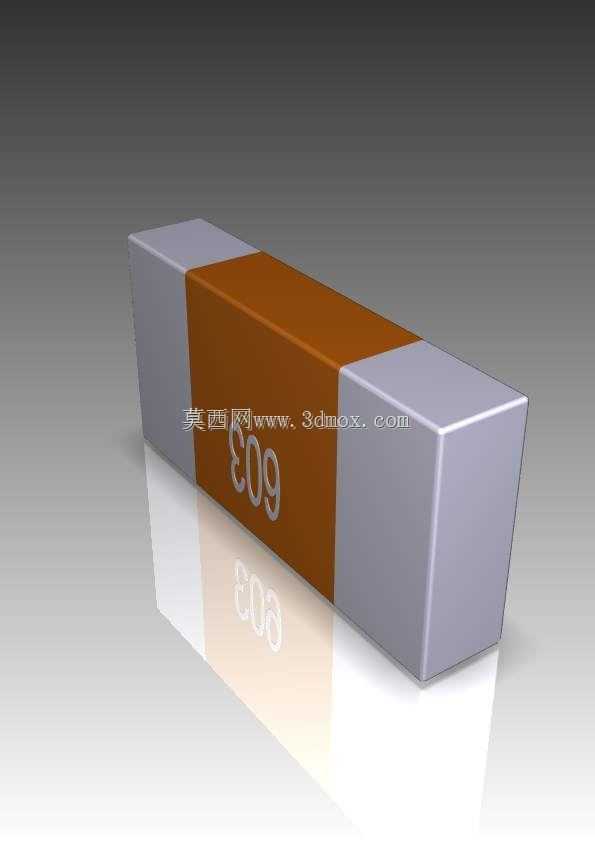

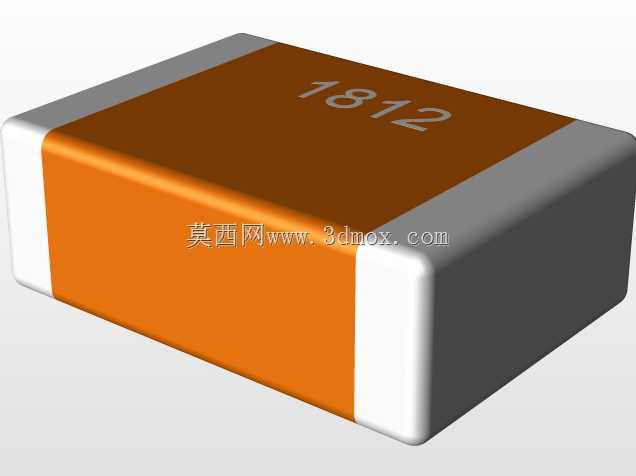

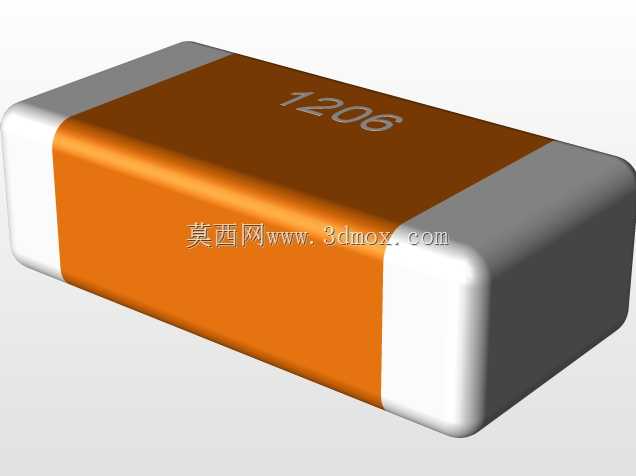

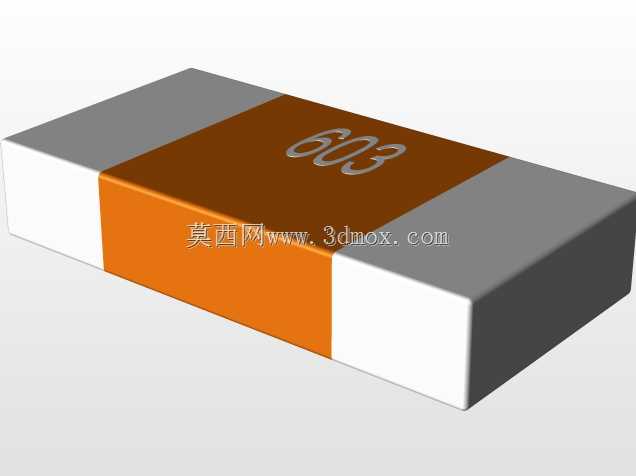

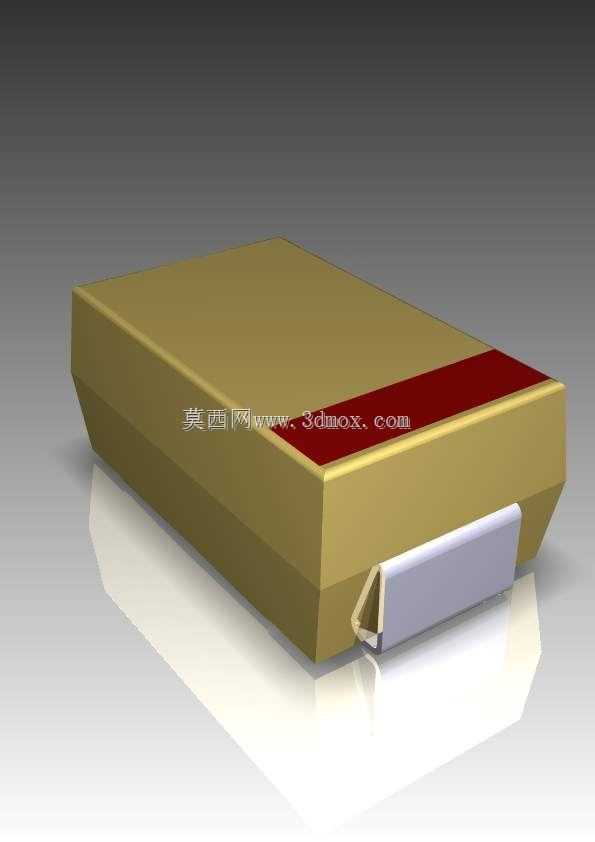

表面贴装式陶瓷电容器结构三维建模

　　在消费电子、工业控制板卡、车载电子模块的SMT产线布局阶段，贴片陶瓷电容是板级电路里用量最大的无源元件之一，这类元件的三维建模精度，直接影响PCB Layout阶段的干涉检查、钢网开孔设计、以及回流焊工艺的仿真验证。做这个模型的时候，首先要还原真实量产元件的结构边界：主体陶瓷介质块采用倒角长方体结构，避免建模时出现尖锐直角，和实际元件的模塑成型工艺特征匹配，两端的端电极结构做了分层还原，外层的可焊性镀层、内层的阻挡层、以及和陶瓷基体结合的过渡层都做了结构区分，能直观呈现端电极的包裹范围，避免设计焊盘时出现可焊宽度不足的问题。从实际应用场景来看，这类电容承担着电源去耦、信号滤波、高频旁路的作用，不同容值对应的元件厚度、

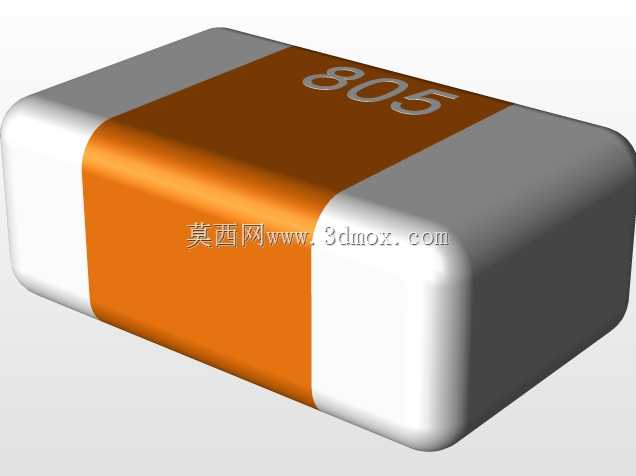

　　端电极宽度都有差异，建模时严格遵循常规0805封装的安装边界，主体长度、宽度、端电极的搭接长度都和行业通用的封装尺寸保持一致，能直接导入PCB设计软件做3D布局校验，避免生产时出现元件和周边结构件、高个子元件的空间干涉。设计过程中特意还原了端电极底部的轻微弧度特征，这是实际元件经过端电极浸涂、烧结后形成的自然形态，很多简化模型会忽略这个细节，导致做回流焊熔融焊锡的张力仿真时，出现元件立碑、偏移的仿真结果和实际生产不符的问题。陶瓷主体的端面做了微小的斜切处理，对应生产过程中元件倒角去毛刺的工艺特征，能避免在贴装吸嘴取料时，因为元件边缘毛刺导致的吸嘴密封不良、取料偏移问题。模型的外形基准面严格对齐SMT贴装的坐标基准，

　　元件的中心原点设置在元件几何中心的底部安装面位置，和贴片机的元件坐标定义保持一致，导入贴片机编程软件时不需要额外调整坐标基准。端电极的侧面突出量也做了精准还原，这个尺寸直接影响焊盘的外延长度设计，要是模型里忽略这个突出量，焊盘设计过短，回流焊时焊锡的爬升高度不足，会导致焊接强度不够，过波峰焊或者受到机械振动时容易出现焊点脱落的失效问题。另外，陶瓷主体和端电极的结合面做了嵌合结构还原，实际生产中端电极会包裹陶瓷基体的端面以及部分侧面、顶面、底面，模型里准确还原了这个包裹尺寸，能帮助结构设计人员理解元件的机械强度分布，在做板级振动仿真时，能更准确地设置元件和PCB之间的连接刚度，避免仿真时把元件当成完全刚性体，导致应力仿真结果失真。
