立式带绕线组电磁感应组件结构设计

项目分类:变压器/电感器 发布时间:2021-12-10 ID:450366
  • 立式带绕线组电磁感应组件结构设计
  • 立式带绕线组电磁感应组件结构设计
  • 立式带绕线组电磁感应组件结构设计
  • 立式带绕线组电磁感应组件结构设计

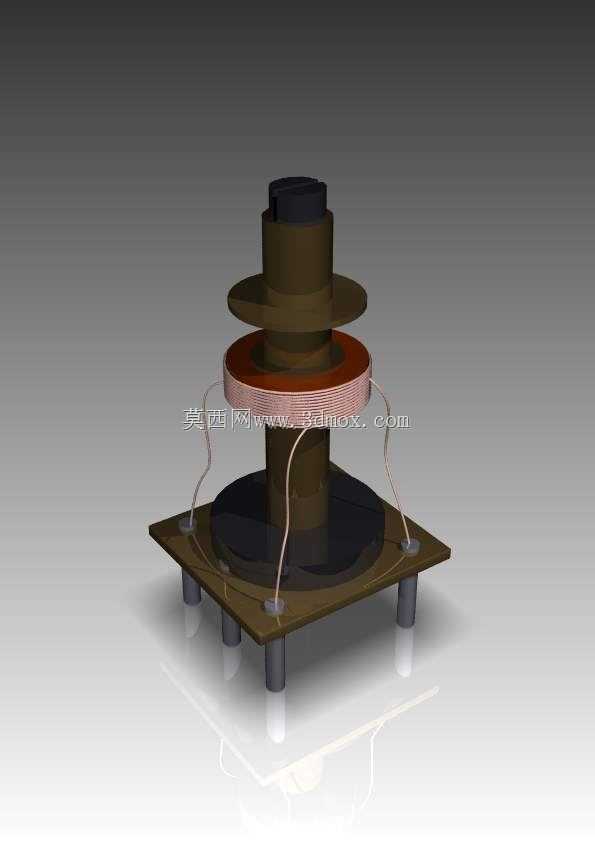

  这款立式电磁感应组件的结构设计,核心围绕小功率电磁转换场景的安装适配需求展开,底部采用方形安装基板搭配四个均布支撑柱的结构,支撑柱端面预留安装定位孔,可直接适配PCB板载安装或者小型设备内部的支架固定场景,安装边界控制在方形基板的外轮廓范围内,不会额外占用周边的布线空间,适合在紧凑型电控模块、小型信号感应装置内部做集成装配。组件主体采用同轴叠层的结构设计,从下到上依次排布下导磁盘、绕线骨架、上导磁盘以及顶部定位轴段,绕线骨架上的漆包线采用对称双引出线设计,引线从绕线层侧面自然垂落至底部基板的接线点位,引线预留的弯曲弧度刚好适配常规焊线作业的操作空间,不会出现引线绷直受力导致的线端脱焊问题。设计过程中重点考量了导磁路径的闭合效率,

  上下导磁盘的直径差控制在合理区间,既可以让绕线组产生的磁力线尽可能在导磁结构内部形成闭合回路,减少漏磁对周边电子元件的信号干扰,也能控制整体的轴向高度,适配薄型化设备的内部堆叠要求。顶部的定位轴段采用阶梯轴结构,小直径段可作为装配定位基准,在组件装入设备腔体时直接插入对应的定位孔内,省去额外的对位调整工序,大直径轴肩则可以作为轴向限位面,控制组件装入后的轴向窜动间隙在合理范围内。绕线层与上下导磁盘之间预留了微小的绝缘间隙,避免绕线组的漆包线在长期受热膨胀后与导磁金属件直接接触造成绝缘失效,同时间隙内可填充绝缘导热胶,既可以固定绕线组避免震动移位,也能将线圈工作产生的热量快速传导至底部安装基板向外散出。整体结构没有多余的异形结构,

  所有回转面都可采用常规车削工艺加工,方形基板可采用冲压或者型材切割成型,加工难度低,装配时仅需依次叠装导磁盘、绕线骨架,再将支撑柱与基板铆接或者螺纹连接即可完成组装,生产装配效率较高,适合小批量量产的应用场景。在实际选型适配时,可根据不同的感应灵敏度需求调整绕线组的匝数以及导磁盘的厚度,整体安装接口保持统一即可直接替换,不需要改动设备端的安装结构,适配性较强。
