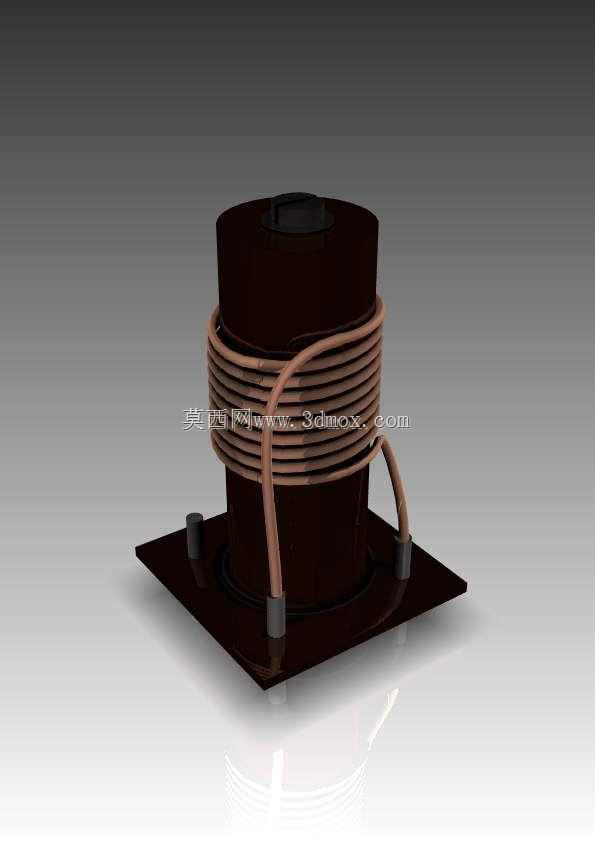

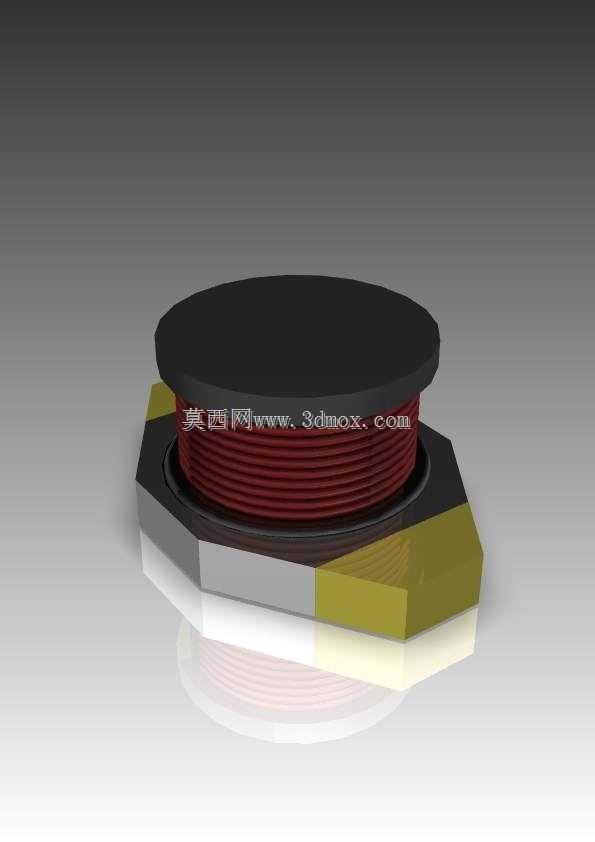

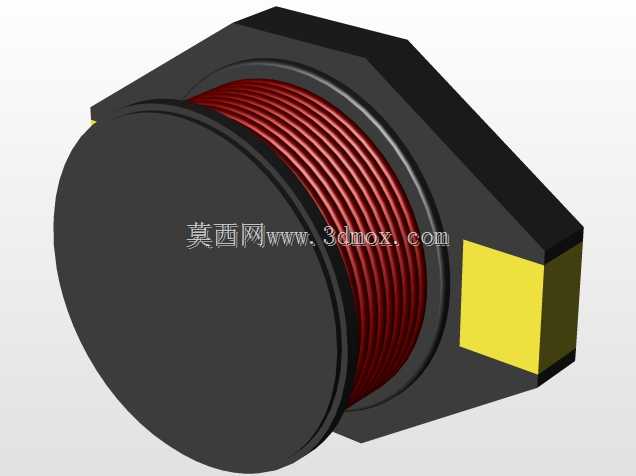

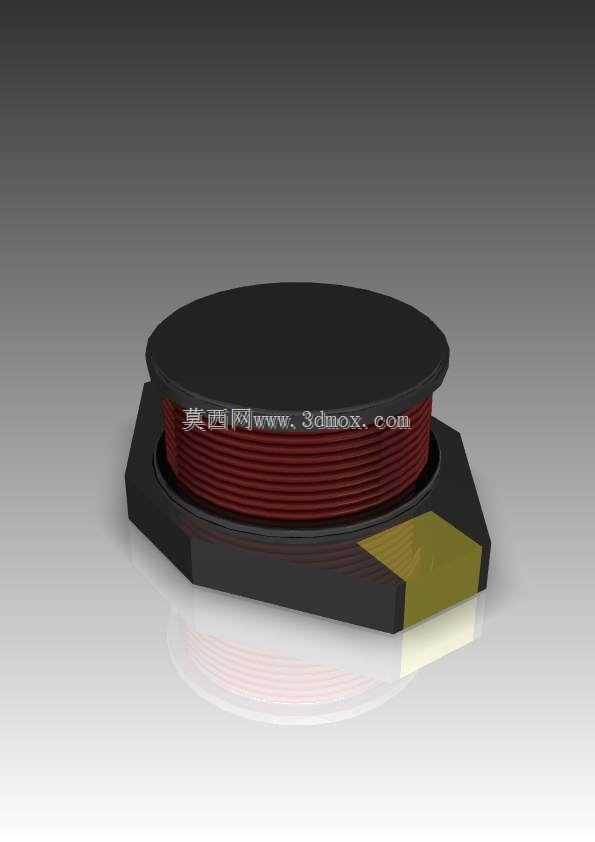

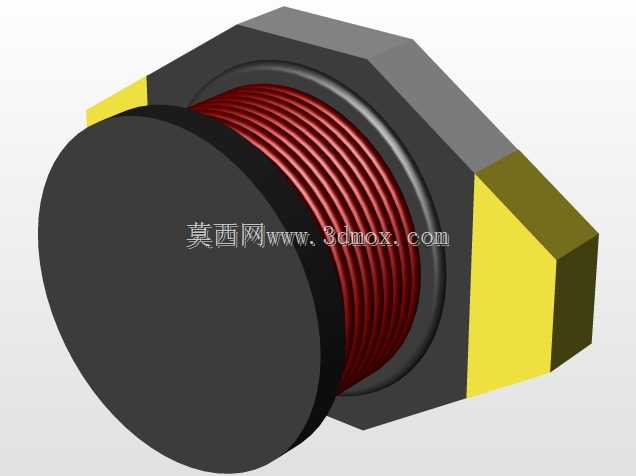

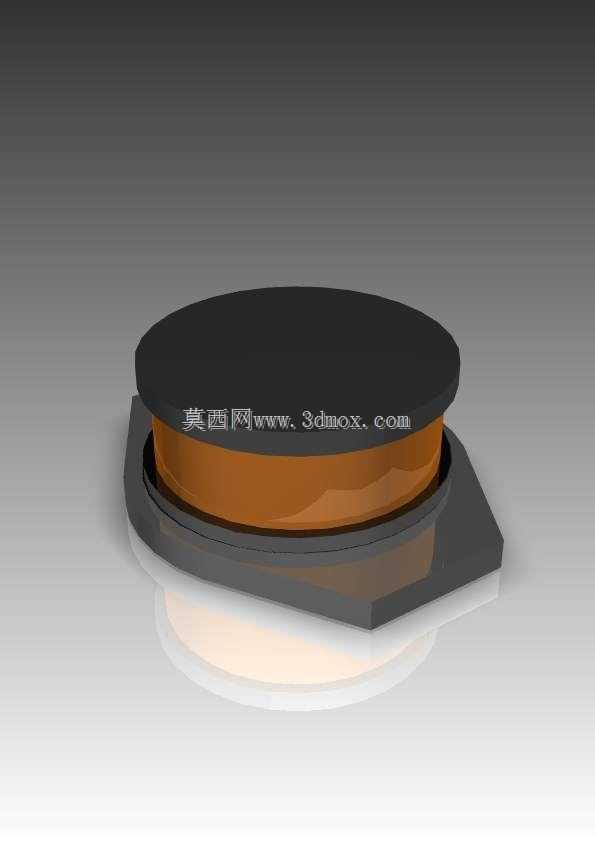

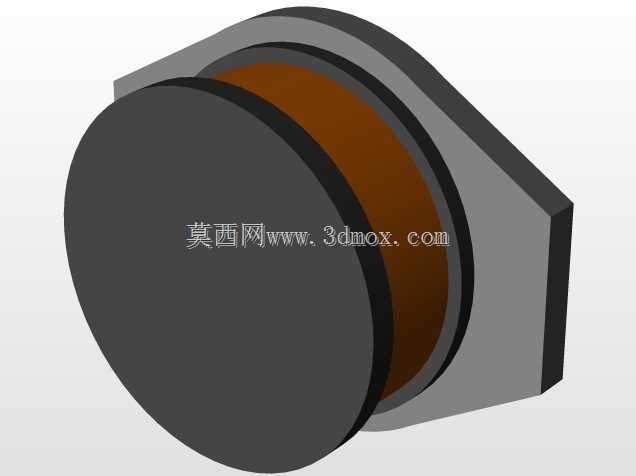

带安装底座的绕线式电感线圈结构

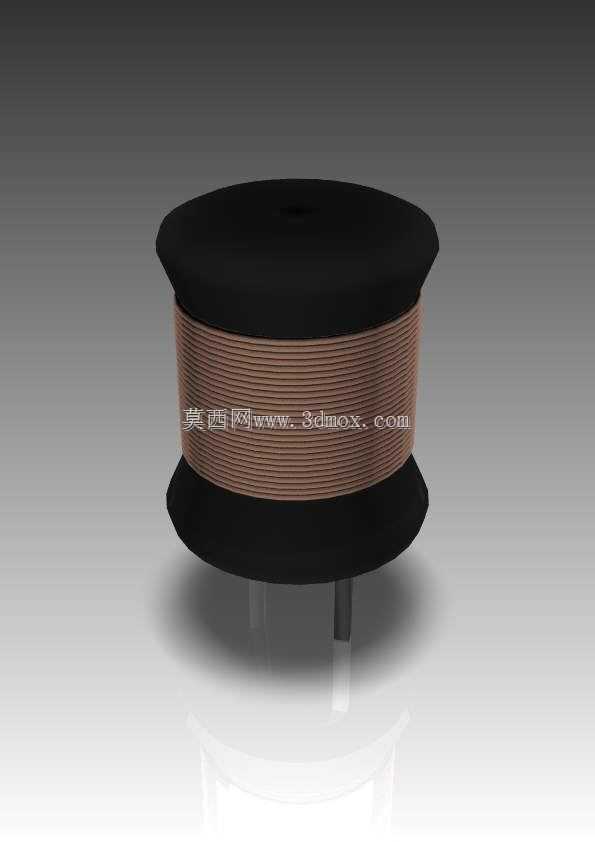

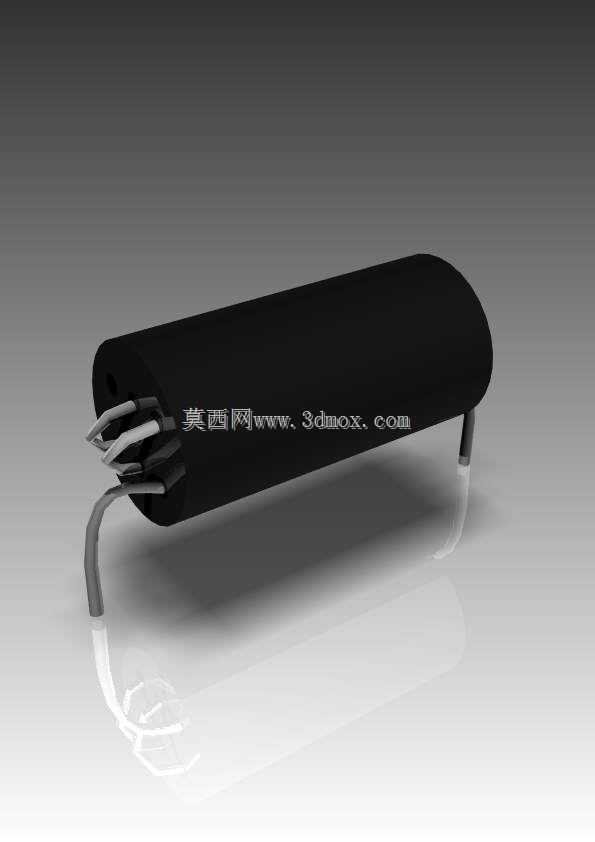

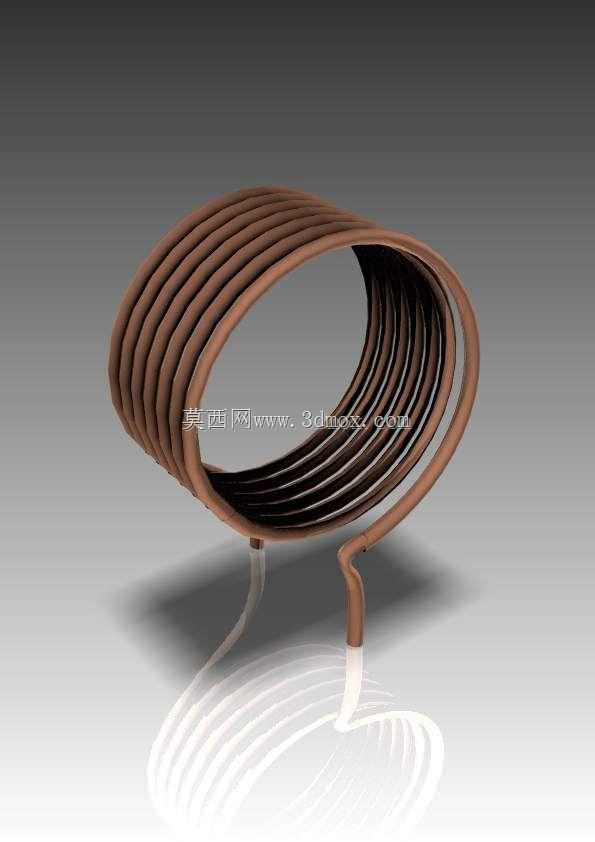

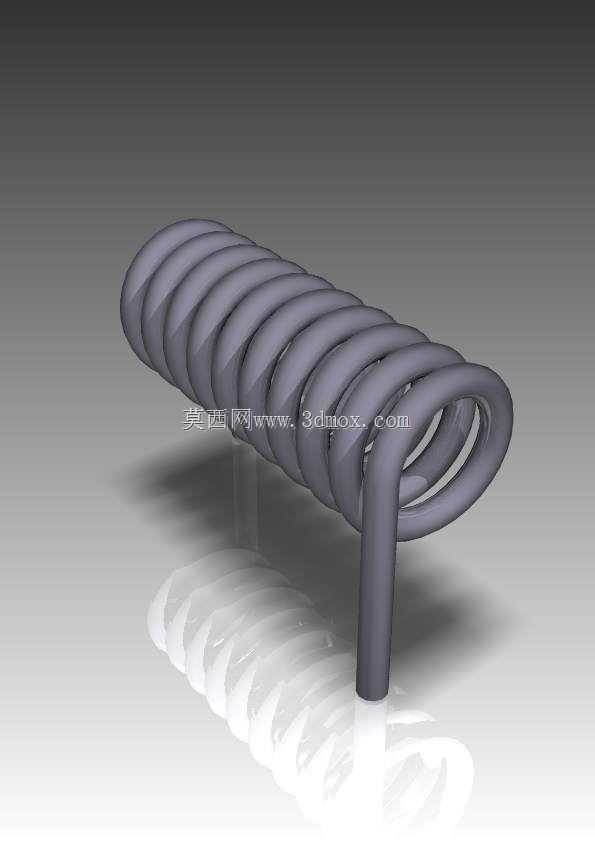

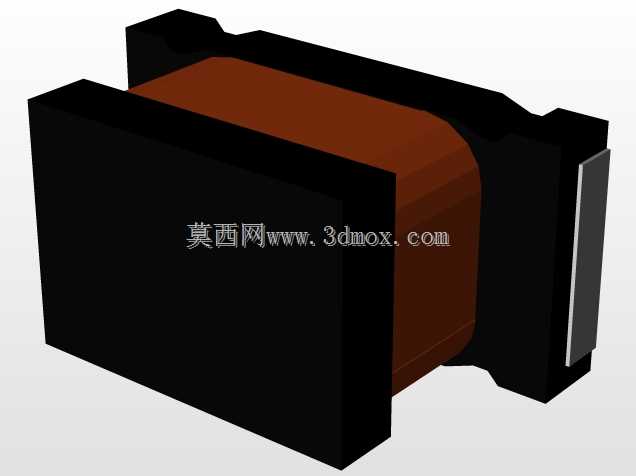

　　这类绕线式电感元件常应用在电源滤波、功率因数校正、高频信号阻隔等电路场景中，不管是工业控制板卡的电源输入端，还是大功率逆变设备的储能回路，都能见到同结构元件的身影，核心作用是利用电磁感应特性实现电能与磁场能的转换，抑制回路中的尖峰电流，平滑输出波形，保障后端电路运行稳定性。从结构设计来看，核心采用柱状导磁骨架作为磁路载体，骨架选用高磁导率的铁氧体材质制作，能够有效收拢绕组产生的磁感线，降低漏磁带来的周边元件干扰，同时提升单位体积下的电感量，避免元件体积过大挤占板卡安装空间。绕组采用多股漆包铜线并绕的工艺制作，相比单股粗线绕制，多股线能大幅降低高频工况下的集肤效应损耗，减少元件工作时的发热量，绕组两端预留出足够长度的引出端，

　　端部做了浸锡加固处理，方便后续焊接到PCB板或者接线端子上，引出线与绕组衔接的位置做了绝缘护套包裹，避免安装拉扯时出现漆皮破损、绕组散线的问题。底部的方形安装底座采用耐高温绝缘材质注塑成型，底座上预留了两个对称的固定柱，既可以在绕制工序时作为骨架的定位基准，保证绕组绕制的整齐度，也能在成品安装时嵌入PCB板对应的定位孔内，配合焊接固定提升元件的抗振性能，避免设备运输或者运行振动过程中出现引脚脱焊、元件移位的问题。设计过程中需要重点控制绕组的匝间距离，相邻漆包线之间保留均匀的微小间隙，既可以提升绕组的散热效率，让工作时产生的热量能够顺着间隙快速散出，也能避免匝间绝缘层破损导致的短路故障；骨架顶部的限位凸台能够限制绕组的轴向位移，

　　即使在大电流冲击下绕组产生轴向电磁力，也不会出现线圈滑出骨架的问题。安装边界上，方形底座的边长尺寸适配常规功率电感的安装孔位标准，整体高度控制在板卡元件的常规限高范围内，不会和机箱内的其他结构件产生干涉，底座底部做了平整化处理，焊接时能够和PCB板面紧密贴合，既可以提升焊接可靠性，也能通过板面传导一部分工作热量，降低元件自身的温升。这类结构的电感在设计时还需要考虑绝缘耐压性能，骨架和底座的绝缘材质都需要满足相应的耐压等级要求，绕组整体经过绝缘漆浸渍固化处理，提升防潮、防腐蚀能力，能够适应潮湿、多粉尘的工业现场运行环境，长期工作下性能衰减幅度控制在合理区间内。
