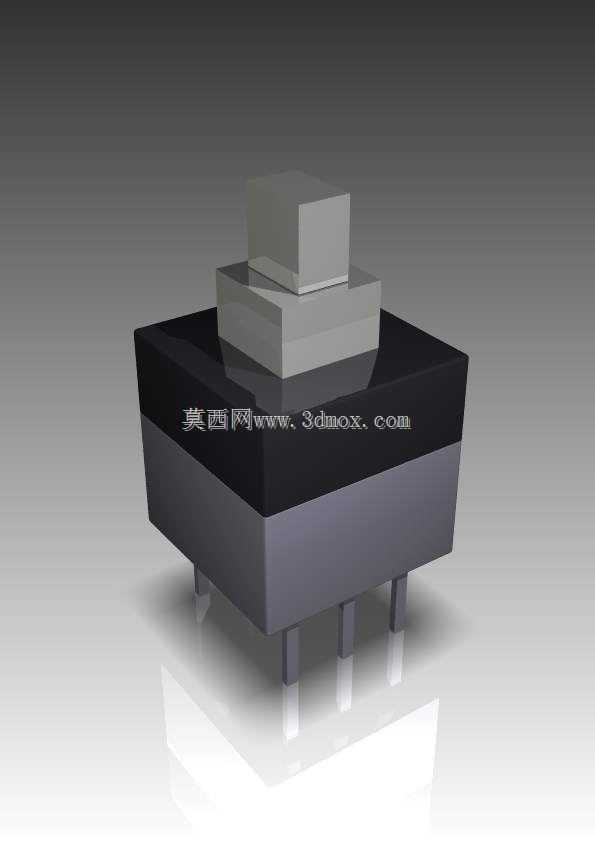

直插式轻触按键电子元件三维结构

　　这款直插式轻触按键的三维结构，在消费电子、工业控制板卡的设计选型中应用极广，小到手持测温仪的功能按键、工控面板的参数设置键，大到小型家电的操作触发单元，都能见到这类元件的身影。做结构设计时，最先要敲定的就是安装边界，这款元件采用四引脚直插布局，引脚间距适配常规2.54mm标准焊盘网格，插装后引脚伸出PCB背面的长度控制在1.2mm以内，刚好满足波峰焊的吃锡要求，不会出现引脚过长触碰壳体、或是过短焊锡浸润不足的问题。按键本体的底座采用耐温工程塑料材质，建模时特意还原了底座侧面的微小脱模斜度，实际开模生产时这个1.5度的斜度能避免顶出时刮伤塑壳表面，也能减少注塑件的内应力集中。按键的触发柱做了两级阶梯结构，

　　上层的小方块是直接接触键帽的受力面，下层的阶梯台用来限制键帽的下压行程，整套按键的总行程控制在0.25mm，触发压力稳定在160gf左右，按动时的反馈清晰，不会出现虚按、卡滞的问题。设计时还考虑了元件在PCB上的布局避让，本体四周预留了0.8mm的安全间隙，既方便贴高温胶过波峰焊时的遮挡，也能避免周边的电解电容、电阻等元件和按键本体产生干涉。底座下方的引脚做了局部加厚处理，建模时还原了引脚根部的圆弧过渡，实际生产中这个结构能提升引脚的抗弯折能力，避免插件时引脚受力断裂。按键的顶部触发面做了细微的磨砂纹理还原，实际装配时不管是直接裸露作为面板按键，还是外加硅胶键帽、塑料键帽，都能保证受力均匀，不会出现按动时单边卡涩的情况。

　　从电路适配的角度看，四引脚的设计是两两连通的常开结构，建模时保留了引脚的金属材质质感，实际焊接后能给按键提供更稳固的固定力，相比两引脚的轻触开关，抗振动性能更好，在有轻微振动的工业设备场景下也不会出现误触发的问题。做整机结构堆叠时，这款按键的本体高度从PCB板面到按键顶部为6.2mm，适配绝大多数薄款壳体的内部空间，不需要额外在壳体上做过深的按键避让槽，能有效简化壳体的模具结构，降低整机的开模成本。
