单排直插式排母连接器结构设计

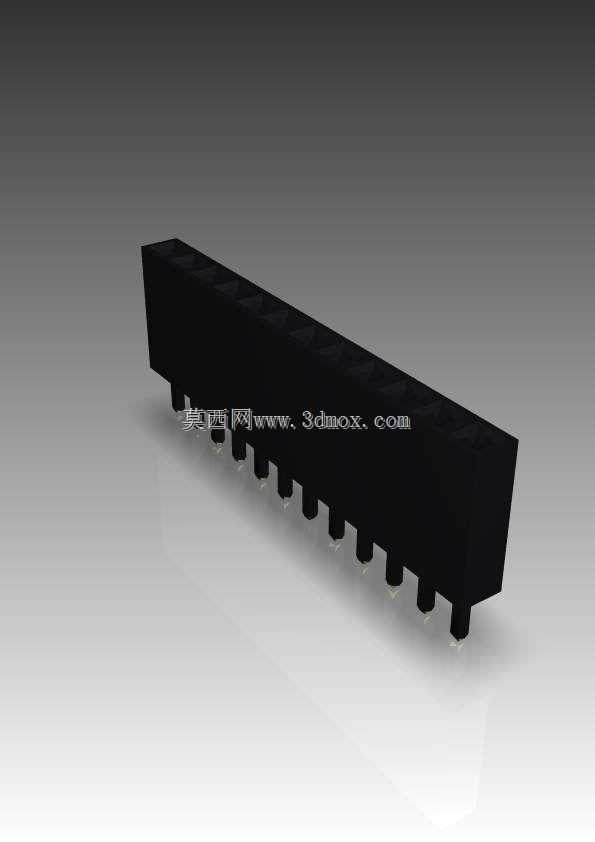

　　这款单排直插排母是板级电路互联场景里的基础连接元件，日常在工控控制板、消费电子主板、嵌入式开发板、电源模块板卡上都能见到它的身影，核心作用是实现两块平行印制电路板之间的信号与小电流传输，也可用来外接功能模块、调试探针或者外接排线，是电子装联环节里用量极大的基础互联部件。从结构设计逻辑来看，这款排母采用绝缘本体加接触端子的经典组合结构，黑色绝缘基座采用耐高温工程塑料注塑成型，材料本身具备V0级阻燃特性，能够耐受波峰焊、回流焊过程中的瞬时高温，不会出现基座变形、端子移位的问题，同时绝缘材料的介电性能稳定，相邻引脚之间的绝缘电阻足够高，可避免相邻信号之间出现串扰，满足低压数字信号、小功率电源传输的绝缘要求。接触端子采用磷青铜材质冲压成型，

　　表面做镀锡处理，既保证了接触时的导电性能，也提升了端子的抗氧化能力，长期使用不会出现接触电阻升高导致的信号衰减、接头发热问题；端子的接触端采用弹性收口设计，和配套排针对插时能形成稳定的接触压力，保证插拔过程中接触可靠，不会因为设备运输、运行过程中的振动出现瞬断问题，端子的焊接端采用直插式设计，引脚长度适配常规1.6mm厚度的印制电路板，过波峰焊时焊锡能够顺着引脚爬升到焊盘位置，形成饱满的焊点，减少虚焊、漏焊的概率。从安装边界来看，这款单排排母的引脚间距为标准2.54mm，是行业通用的安装间距，可直接匹配标准网格的印制电路板焊盘，不需要单独定制开孔；基座的宽度控制在5mm以内，高度方向从板面到基座顶面的尺寸为8.5mm，

　　在板卡堆叠安装时不会和相邻板上的 tall 元件产生空间干涉，排母两端可根据安装需求增加固定柱，插入电路板对应的定位孔后，过焊时排母不会出现偏移，保证焊接位置精度。在实际选型应用中，这款排母的额定电流为每引脚3A，额定电压250V交流，完全满足常规低压控制信号、小功率供电的传输需求，插拔寿命可达500次以上，足够覆盖设备生产调试、后期维护的插拔需求，不会因为多次插拔导致接触失效。设计建模时重点还原了端子的弹性接触结构、基座的定位卡槽、引脚的成型角度，可直接用于板卡布局的干涉检查、装联工艺的模拟验证，也可作为接插件标准件导入到整机设备的结构BOM中，减少重复建模的工作量。
