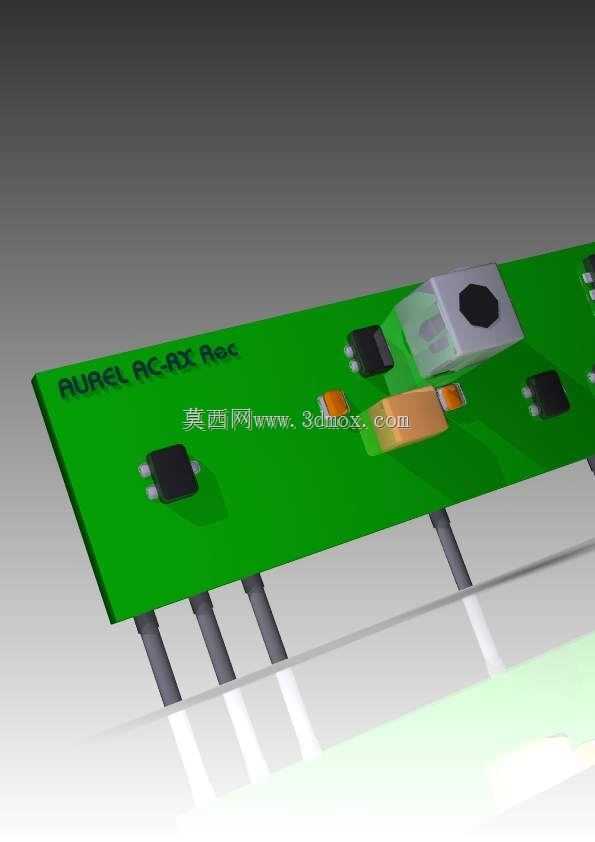

AURELAC-AX接收模块电路板结构设计

　　这款射频接收模块的电路板设计，核心围绕小体积无线信号接收场景的装配需求展开，日常多应用在智能家居遥控、工业无线信号采集、小型消费电子的信号接收端，作为无线信号解调的核心载体，承担天线信号拾取、滤波放大、信号解调输出的全链路功能。设计之初首先考虑的是量产装配的兼容性，板体采用FR-4环氧玻纤基材，表层做阻焊绿油覆盖，既可以避免焊接过程中的连锡短路，也能在长期使用中抵御潮气、粉尘对铜箔线路的侵蚀。板上元器件布局遵循射频信号链路最短原则，信号输入端的匹配元件紧邻天线馈点布置，减少信号传输路径上的损耗，解调主芯片布置在板体中部区域，周边预留足够的铺铜接地面积，既可以提升散热效率，也能屏蔽周边元器件的信号干扰，

　　电源端的滤波电容紧贴芯片电源引脚布置，最大限度滤除电源纹波对接收灵敏度的影响。板体伸出的三根直插式引脚采用标准2.54mm间距设计，适配市面上通用的免焊面包板、量产波峰焊治具的定位要求，引脚长度预留7mm的焊接余量，既可以满足插装后过波峰焊的吃锡深度要求，也能适配不同厚度的设备外壳安装间隙，避免引脚过长顶壳或者过短焊接不牢的问题。板载的屏蔽罩采用卡扣式固定结构，罩体边缘与板上预留的焊盘直接焊接接地，将核心射频解调电路完全包裹在内，可抵御周边电机、开关电源产生的电磁辐射干扰，保证在复杂电磁环境下的接收稳定性。板体边缘做R0.5mm的圆角处理，避免装配过程中板边毛刺划伤操作人员或者划破设备内部的连接线，板上预留的两个定位孔直径为2mm，

　　可配合M2螺丝直接固定在设备内部的安装柱上，也可以采用背胶粘贴的方式固定，适配不同设备的内部装配空间。设计过程中对元器件的高度做了统一管控，最高的屏蔽罩顶面距离板体高度不超过5mm，可适配厚度10mm以内的超薄遥控类设备外壳，所有贴片元器件均采用0805及以上封装尺寸，兼顾手工焊接维修和SMT量产贴片的工艺要求，避免采用过小封装带来的贴片良率下降、维修难度提升的问题。板上的丝印标识清晰标注了每个引脚的功能定义，包括电源正、信号输出、接地引脚，方便生产测试环节的快速接线，也便于后期维修时的故障排查，射频信号通路的铜箔做了50欧姆阻抗匹配计算，保证信号在板上传输时不会出现阻抗突变导致的信号反射，最大限度提升接收灵敏度。
