直插式功率集成电路封装结构三维数模

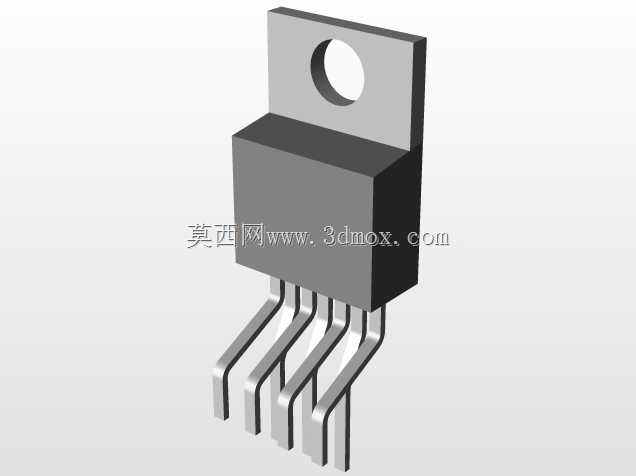

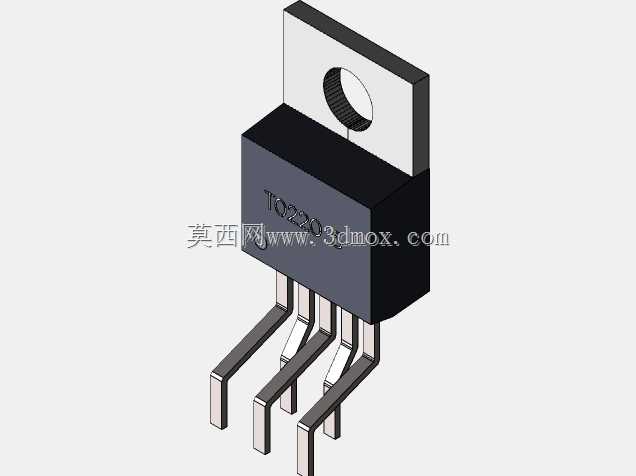

　　这款直插式功率集成电路的封装结构，在工业控制板卡、消费类电源、小型驱动装置的板级设计中应用十分广泛，作为板载核心功率控制元件，承担着信号放大、功率输出、电路逻辑切换的核心作用，是低压小功率电控回路里不可或缺的基础半导体器件。从结构设计逻辑来看，该器件采用带散热延伸片的TO类直插封装形式，主体塑封本体采用耐高温环氧树脂模压成型，一侧延伸出的金属散热片可直接贴合设备内部的散热铝片或机壳金属壁，在器件满负载运行时快速将芯片结温传导至外部散热结构，避免过热导致的性能衰减或器件烧毁。引脚采用 staggered 排布的直插式设计，引脚间距符合通用PCB板级安装的标准孔位要求，每个引脚的根部做了应力释放弯折处理，在波峰焊或手工焊接过程中，

　　可抵消PCB板材与金属引脚热膨胀系数不一致带来的拉扯应力，减少引脚脱焊、断裂的失效风险。设计过程中需要重点关注安装边界的尺寸匹配：塑封本体的厚度、散热片的突出高度、引脚伸出长度都需要和PCB布局时的预留空间做匹配，尤其是散热片一侧与周边电解电容、功率电阻等发热元件的安全间距，既要保证散热空气的流通间隙，也要避免不同电位元件之间的安全距离不足导致的爬电风险。引脚的成型角度也做了适配常规板厚的设计，插装后引脚伸出PCB背面的长度控制在标准焊接要求范围内，既保证焊锡能够充分浸润形成可靠焊点，也不会因为引脚过长导致背面焊点与其他结构件短路。在实际设备装配场景中，这类封装的集成电路往往会搭配绝缘导热垫片使用，

　　散热片与安装基座之间通过螺丝锁紧固定，建模时还原了散热片上的安装定位缺口，可直接用于装配干涉检查，验证螺丝锁紧过程中是否会与周边元件产生空间冲突，也能模拟不同安装姿态下器件与周边走线、结构件的位置关系，帮助结构工程师在板卡布局阶段就提前规避装配风险，减少后期打样整改的迭代次数。
